Дальность обнаружения, м
25
Маркировка взрывозащиты
1ЕхdIICT6Gb
Угол обзора,град.
90
Исполнение
Многодиапазонный ИК
Диапазон чувствительности
(4; 4,4; 5) мкм
Количество светодиодов, шт.
1
Время срабатывания, сек, не более
10
Максимальное Количество адресных устройств в системе
255
Время готовности к работе, с, не более
45
Устойчивость к внешней засветке, лк
80000
Интерфейс
RS-485
По способу подключения
Адресный, четырехпроводный
Материал
Алюминиевый сплав
Протокол связи в сети
Дозор-07а
Дополнительное оборудование
Есть: козырёк и кронштейн; кабель. вводы (приоб)
Тип изделия
Извещатель пламени ИК, взрывозащищённый, адресный
Режим работы
Круглосуточно
по исполнению ввода
На 2-а кабельных ввода
Индикация
Световая
Цвет
Серый металлик
Напряжение питания, В
8 - 28
Ток потребления. мА
200
Разъем
Клеммы зажимные
Диапазон рабочих температур, °С
-60...+55
Степень защиты, IP
67
Габаритные размеры, мм
146х105х110
Масса, кг
1,6

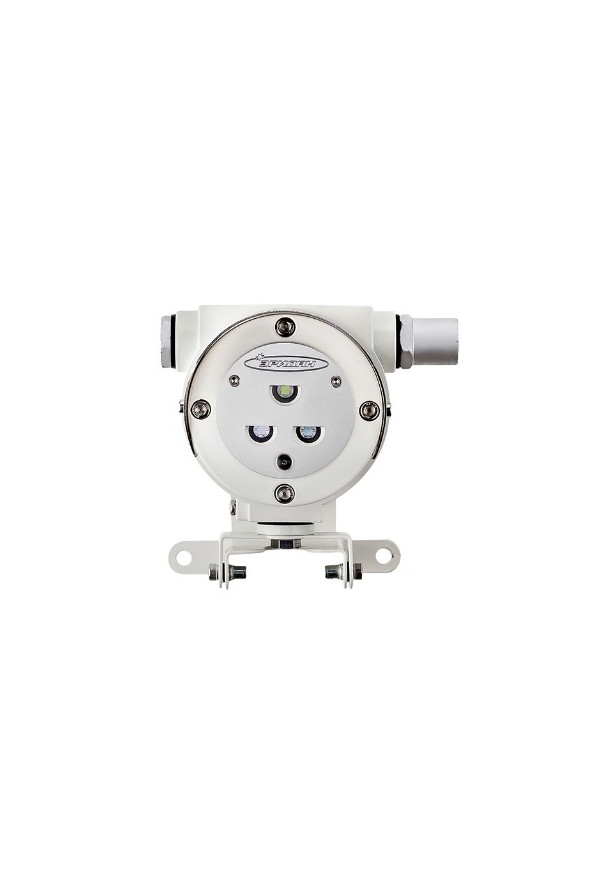

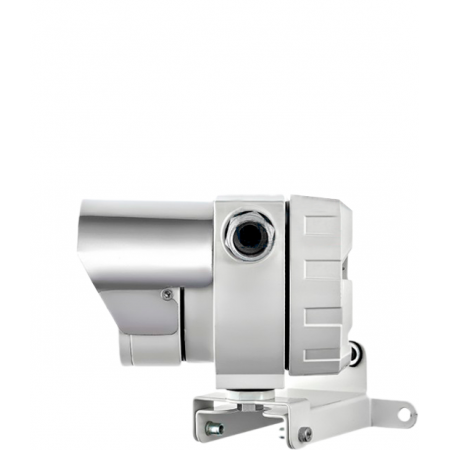

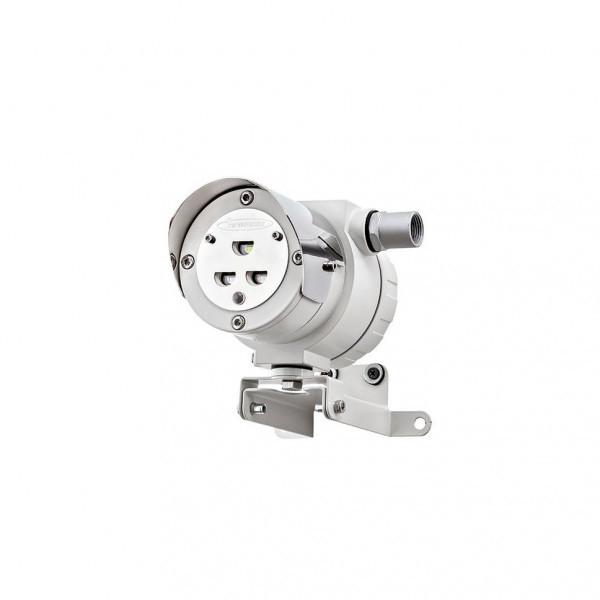

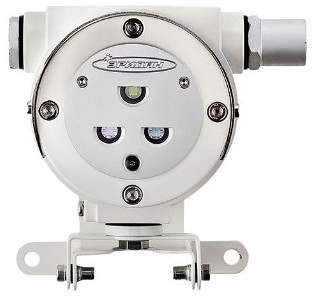

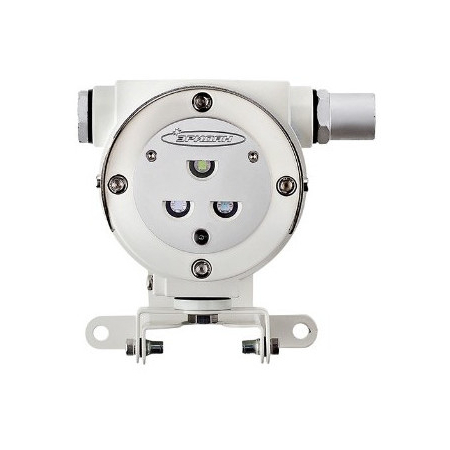

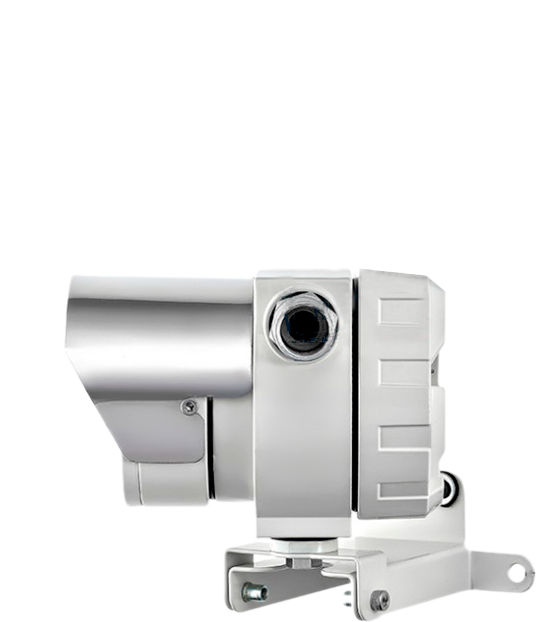

ИПП-07еа Гелиос-3 ИК Д1
ИПП-07еа Гелиос-3 ИК Д1 - многодиапазонный адресный пожарный извещатель пламени взрывозащищённый для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне предназначен для выдачи тревожного сообщения в шлейф пожарной сигнализации или автоматизированные системы управления технологическими процессами и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Извещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
К линии связи извещатели подключаются параллельно без соблюдения полярности.
К линии питания извещатели подключаются параллельно, строго соблюдая полярность.
Вводное устройство извещателя выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
Извещатели комплектуются соответствующими вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства не входят в стоимость извещателя).
Особенности:
- антивандальная конструкция корпуса;
- контроль в трех диапозонах инфракрасного (ИК) излучения;
- автоматический подогрев оптики;
- возможность проверки извещателя во взрывоопасной зоне без демонтажа;
- питание и информационный обмен осуществляются по 4-х проводной линии: 2 провода -линия связи RS-485 (протокол Дозор-07а), 2 провода - питание.
- -07еa Гелиос - 3 ИК Д1 разн (извещ адрес пламени взрывозащ протокол Дозор-07а) паспорт 2018г
- -1А (ППКОПУ адрес) 2013г. руковод
- -1А (руководство по ПО) 2011г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2017г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2016г
- вводы для извещ Эридан 2018г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
