Номинальная температура срабатывания, град.
54 - 130
Скорость повышения температуры Гр/мин
5 - 30
Маркировка взрывозащиты
1Exd[ia]IICT4/Т5/Т6X
Исполнение
Искробезопасный
Количество светодиодов, шт.
1
Время срабатывания, сек, не более
20 - 500 (от скорости повыш темпер.)
Максимальное Количество адресных устройств в системе
255
Время готовности к работе, с, не более
4
Интерфейс
RS-485
По способу подключения
Адресный, двухпроводный
Материал
Алюминиевый сплав+нерж.сталь
Протокол связи в сети
Дозор-07а
Дополнительное оборудование
Есть: выносн.чувств.элемент; кабель.вводы и кроншт.(приоб)
Тип изделия
Извещатель пожарный тепловой, взрывозащищенный, искробезопасный, адресный, с термодатчиком на кабеле
по исполнению ввода
На 2-а кабельных ввода
Индикация
Световая
Чувствительный элемент
Трубка 200мм+кабель 1500мм (длина меняется по заявке)
Напряжение питания, В
15 - 39
Ток потребления. мА
1
Разъем
Клеммы зажимные
Диапазон рабочих температур, °С
-60...+130
Степень защиты, IP
67
Габаритные размеры, мм
128х104х81
Масса, кг
1

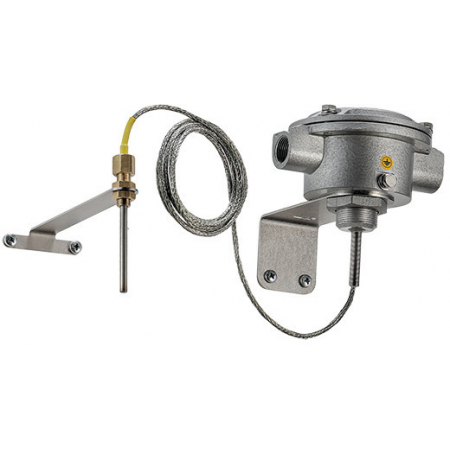

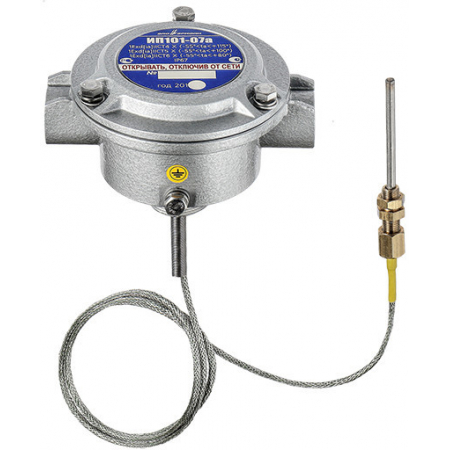

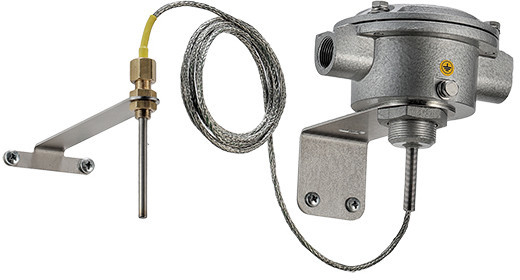

ИП101-07а-И2
ИП101-07а-И2 - извещатель тепловой пожарный взрывозащищенный программируемый адресный, с искробезопасной внутренней цепью "ia", двойного действия: пороговый класса А1-Е (температура срабатывания 54 - 1300С) и максимально - дифференциальный, с выносным чувствительным элементом на кабеле предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости повышения температуры и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, взрывоопасных зонах других производств.
Извещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Извещатели подключаются к линии связи параллельно без соблюдения полярности.
Площадь, контролируемая извещателем, соответствует СП5.13130.2009 и зависит от высоты защищаемого помещения.
Вводное устройство извещателя выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
Извещатели комплектуются соответствующими вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства не входят в стоимость извещателя).
Крепление извещателя осуществляется с помощью кронштейна (приобретается отдельно).
Длина трубки выносного чувствительного элемента, а также длина подключаемого к нему кабеля может меняться по заявке потребителя.
- 101-07а (взрыво адрес програм Дозор-1А тепл макс-диф и порог 54-130град 15-39В 1мА -60+130) паспорт 2018г
- 101-07а (взрыво адрес програм Дозор-1А тепл макс-диф и порог 54-130град 15-39В 1мА -60+130) руков 2018г
- -1А (ППКОПУ адрес) 2013г. руковод
- -1А (руководство по ПО) 2011г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2017г
- -Ех (построение адрес-аналог пож взрыво сист Эридан) рекоменд 2016г
- вводы для извещ Эридан 2018г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
