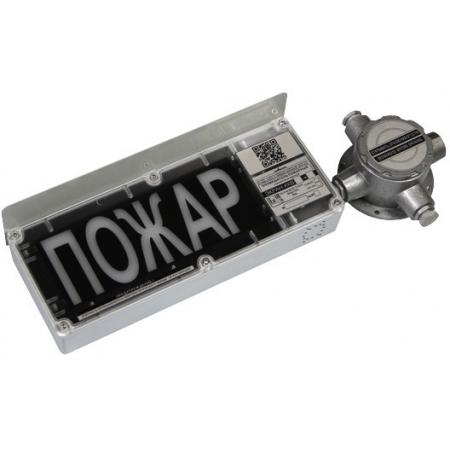

ЭКРАН-а-С-ККВ-К1 ПОЖАР

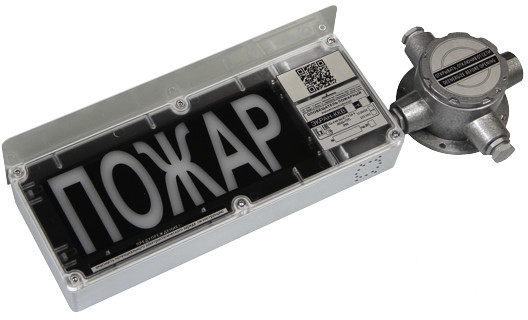

ЭКРАН-а-С-ККВ-К1 ПОЖАР - взрывозащищенный адресный световой оповещатель (Табло) без дополнительных секций, с алюминиевой коммутационной коробкой (ККВ-07е-К), постоянным (по заявке) или мигающим свечением надписи, внутренней искробезопасной цепи (ib) и напряжением питания цепей оповещения (10,5 - 28В) предназначен в качестве средства оповещения в системах пожарной сигнализации во взрывоопасных зонах.

Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».

К линии связи оповещатели подключаются параллельно без соблюдения полярности.

Питание электрической схемы оповещателя осуществляется от адресного шлейфа.

К линии внешнего источника питания цепи оповещения подключаются строго соблюдая полярность.

Коммутационная коробка одним кабельным вводом крепится к оповещателю и имеет свободных 3 кабельных ввода.

В стандартной комплектации изделие поставляется без кабеля и металлорукава, с 2-мя заглушками.

Текст, пиктограмы, цвет надписи, фон табло принимается по заявке.

При необходимости, длина кабеля и металлорукава может быть заказана от 1,5 до 30 метров - в заявке указывается длина кабеля (L каб.) и длина металлорукава (L м.р.).

Особенности:

• размеры информационного поля основной секции 250х100 мм;

• выпускается в корпусе из поликарбоната;
• предусмотрена установка козырька (Приобретается отдельно!!!);
• эксплуатация в жестких климатических условиях: от -60 до +75 °C;
• предусмотрена замена надписи без демонтажа изделия;
• высокая пылевлагонепроницаемость IP66;
• высококонтрастные надписи табло;
• виброустойчивость (заливка компаундом);
• контроль цепи питания на обрыв и короткое замыкание (только при питании от внешнего источника питания);
• питание и информационный обмен осуществляются по 4-х проводной линии: 2 провода -линия связи RS-485 (протокол Дозор-07а), 2 провода - питание.

Вводное устройство оповещателя выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

Оповещатели комплектуются соответствующими вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства не входят в стоимость оповещателя).
