БИСШ Север

Артикул: 212903     Производитель: Магнито-контакт
БИСШ  СеверБИСШ  СеверБИСШ  Север

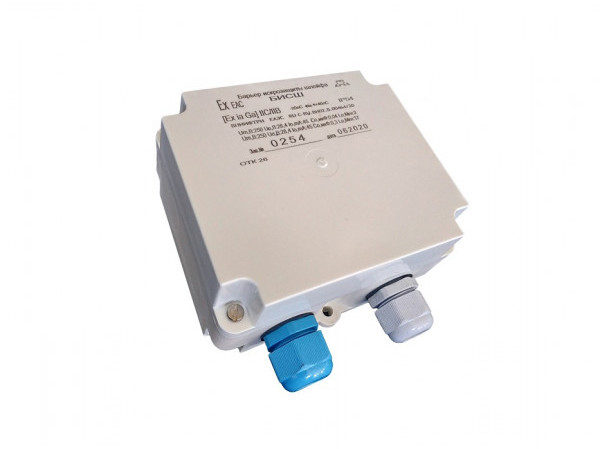

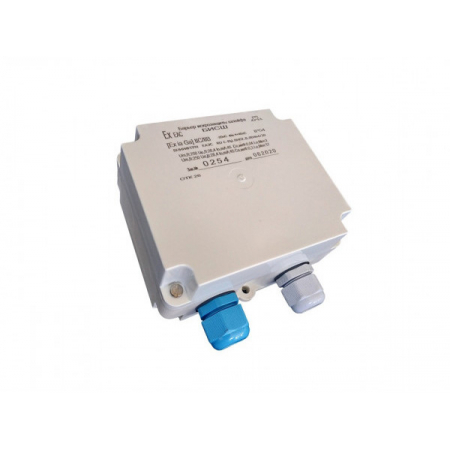

Барьер искрозащиты шлейфа, 24 В, [Exia]IIC
9 276.13 р./шт.RUB
Уточнить цену
9276.13 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
9276.13 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
9276.13 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.




БИСШ - пассивный барьер искрозащиты с кабельными вводами (ExiaGaIIВ/IIСв пластмассовом корпусе, степенью защиты (IP54) предназначен для обеспечения искробезопасности 1-ого шлейфа пожарной (ПС) или охранной (ОС) сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми (НЗ) или разомкнутыми контактами (НО), а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Данное устройство может использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными (ППКОП) типа: «ГИППО-1М», «Гранит 2», «Сигнал 20П SMD», «Сигнал 20» и подобными при соответствии технических характеристик БИСШ и используемого ППКОП.

При применении данного устройства необходимо учитывать, что он вносит в шлейф сигнализации сопротивление порядка - 660 Ом.

В режиме охранной сигнализации, барьер не вносит искажений в работу ППКОП.

В режиме пожарной сигнализации с нормально-замкнутыми (НЗ) извещателями, барьер также не вносит искажений в работу ППКОП.

В режиме пожарной сигнализации с токопотребляющими извещателями, прибор может вносить искажения в работу ППКОП при коротком замыкании шлейфа сигнализации, например:

  • ППКОП «Гранит 2» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
  • ППКОП «Сигнал 20П SMD» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
  • ППКОП «Сигнал 20» при коротком замыкании шлейфа сигнализации выдаст извещение «Пожар».

Данное устройство установливается вне взрывоопасных зон помещений и наружных установок, а также вне взрывоопасных зон рудников и шахт, опасных по рудничному газу и горючей пыли.

Срок службы устройства - не менее 10 лет.


Технические характеристики
Техническая документация
Сертификаты
Выходное напряжение, В:
24
Номинальный ток выхода, А:
0,045
Количество каналов:
1
Маркировка взрывозащиты:
ExiaGaIIВ/IIС
Исполнение:
Искробезопасный, пассивный
Выходная мощность, Вт (ВА):
0,3 (0,5)
Максимальный уровень входного сигнала, В:
28,4 (норм.режим); 250 (аварий)
Номинальное сопротивление выносного резистора, кОм:
Rок = Rок пасп - 660 (Ом) – Rшл
Крепление:
На горизонтальную и вертикальную поверхности
Материал:
Пластмасса
Интеграция с оборудованием или ПО:
С любым ППКП (совместим.по искробезоп.)
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-20...+40
Степень защиты, IP:
54

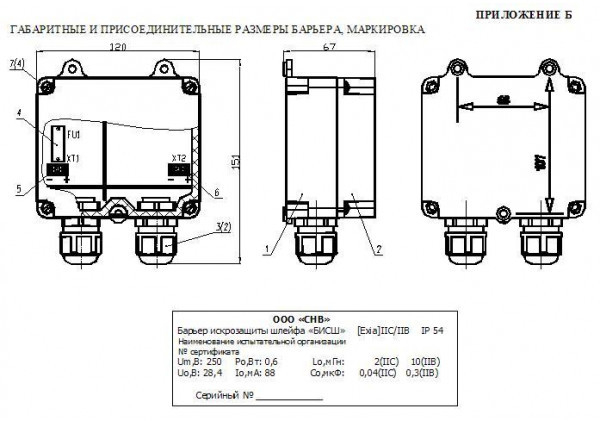

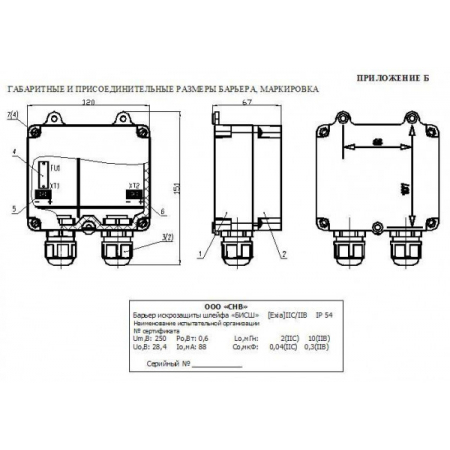

Габаритные размеры, мм:
151х120х67
Масса, кг:
0,6
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
