Количество выходов
26 (24 линии+2 испол устр)
Количество каналов управления
1
Реле выходы
1 (НО и НЗ)
Максимальная длина линии связи, м
1000 (RS-485)
Максимальное кол-во устройств в системе, шт.
12
Диапазон контролируемых сопротивлений, Ом
20 - 3000
Количество входов
26 (24 линии+2 пит)
Мощность нагрузки,Вт
500 (для каждой линии)
Количество клавиш управления
6
Интерфейс
RS-485
Тип изделия
Блок контроля линий оповещения
Дополнительное оборудование
Встр. измерит. схема
Тестирование (проверка) работы
Встр. кнопкой
Энергонезависимая память,
Да
Материал
Металл
Клавиатура (или регистратор)
Механические кнопки
Количество светодиодов, шт.
Много
Тип установки
Настольный, в 19" стойку
Интеграция с оборудованием или ПО
ПО (MS-6100 или MS-6800)
Управление прибором
По WEB-интерфейсу, ПК, переключателями
Индикация
Световая и звуковая
Цвет
Черный
Напряжение питания, В
DC 24
Ток потребления. мА
300
Потребляемая мощность, Вт
4,3

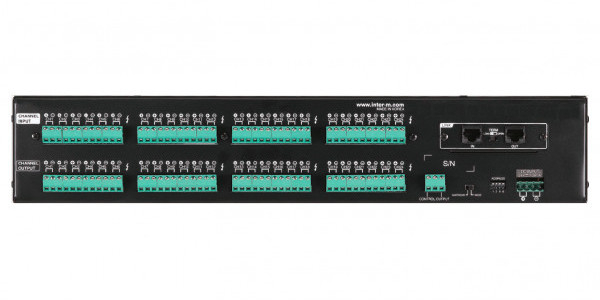

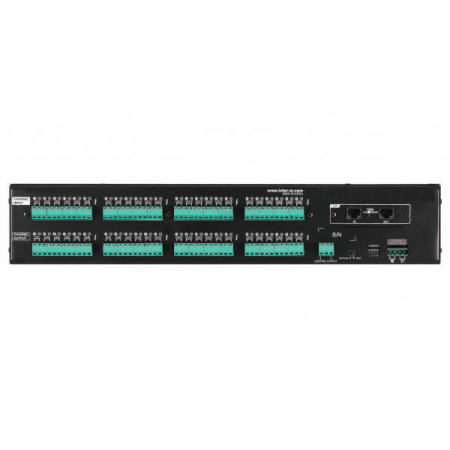

Разъем
RJ45, клеммы
Диапазон рабочих температур, °С
-10...+40
Степень защиты, IP
20

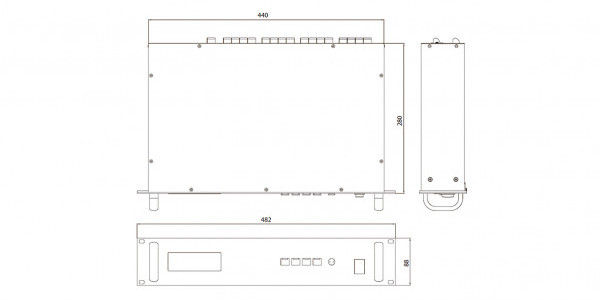

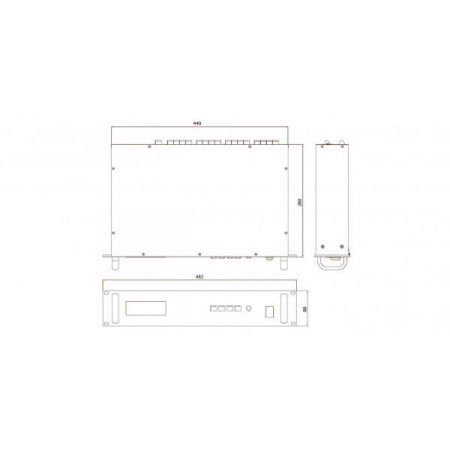

Габаритные размеры, мм
482х88х323
Масса, кг
4,42

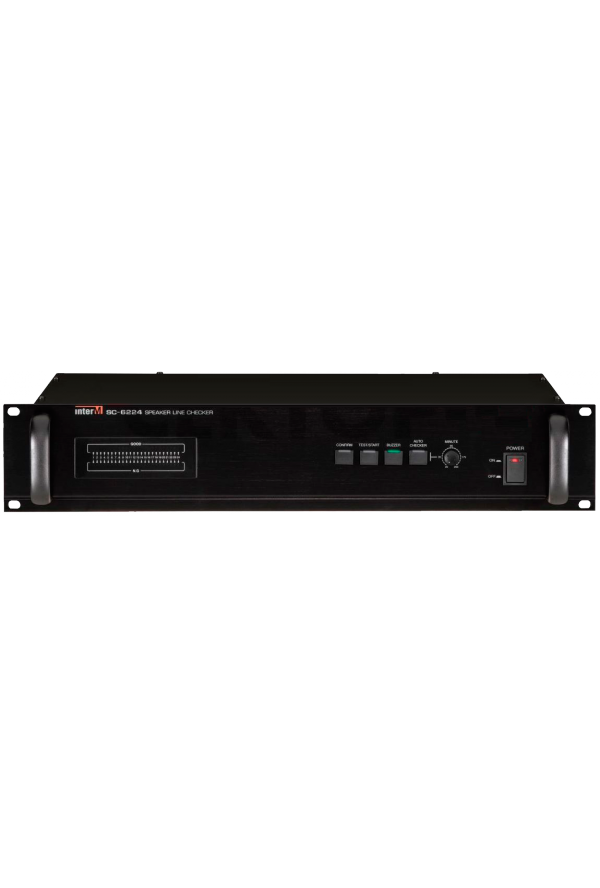

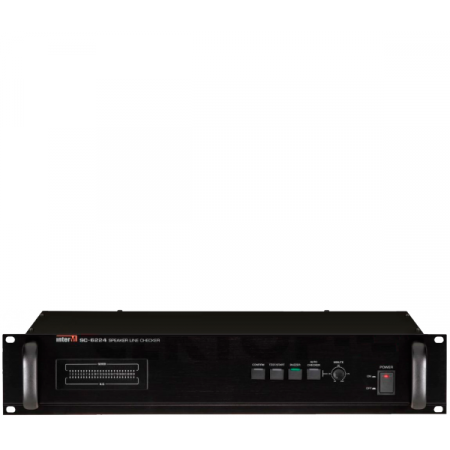

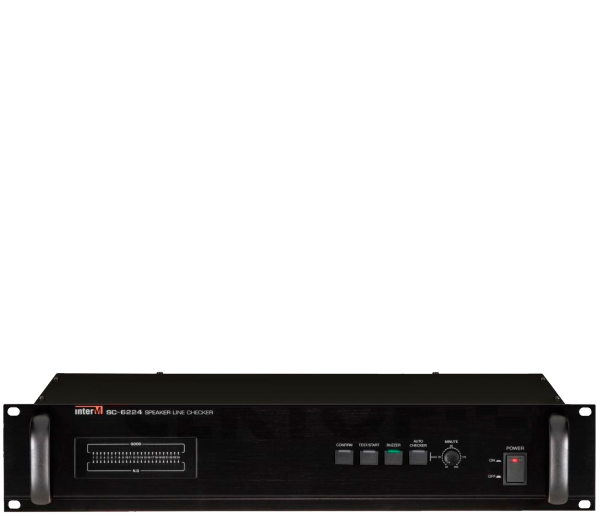

SC-6224
SC-6224 - блок контроля линий оповещения в составе оборудования Inter-M серии 6000 предназначен для тестирования от 1-й до 24-х линий трансляции, выполняет контроль линий на обрыв, короткое замыкание, замыкание на землю, изменение сопротивления, имеет возможность сопряжения с компьютером через интерфейс RS-485.
Устройство контроля линий оповещения имеет удобную систему звуковой и световой индикации.
Используемая измерительная схема SC-6224 может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %.
Обнаружение любого из перечисленных состояний сопровождается включением звуковой сигнализации устройства.
Принцип работы данного блока позволяет использовать его не только для контроля трансляционных линий, но и для любых соединительных линий, имеющих сопротивление в диапазоне 20 - 3000 Ом.

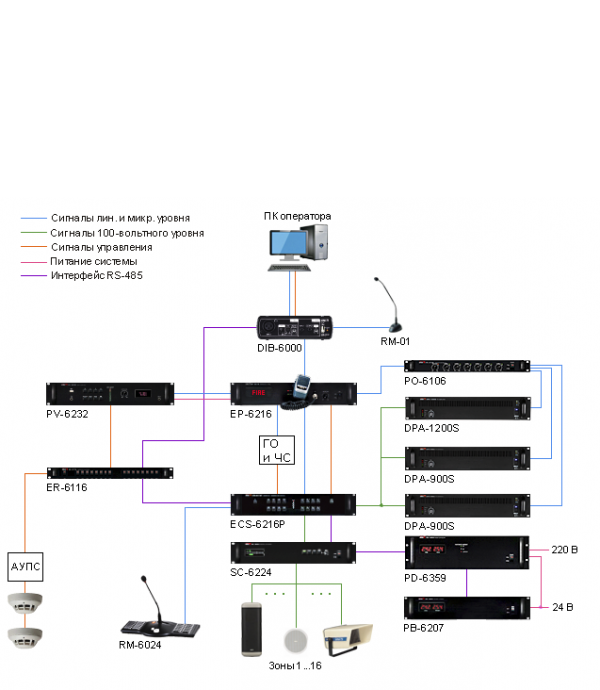

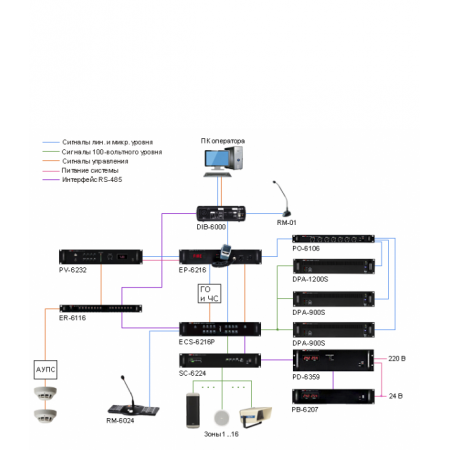

Дистанционный мониторинг и управление устройством осуществляется с помощью программного обеспечения MS-6100 или MS-6800, входящего в комплект поставки головного оборудования системы оповещения.
Конструкция устройства предусматривает его установку в стандартный 19" аппаратный шкаф.
Питание блока контроля линий оповещения осуществляется от источника питания постоянного тока напряжением 24В.
В качестве источника питания может выступать блок PD-6359 или BC-224-28.
- Inter-M SC-6224 (блок контроля 24 линий оповещ) буклет
- Inter-M SC-6224 (блок контроля 24 линий оповещ) руков
