RME-6108

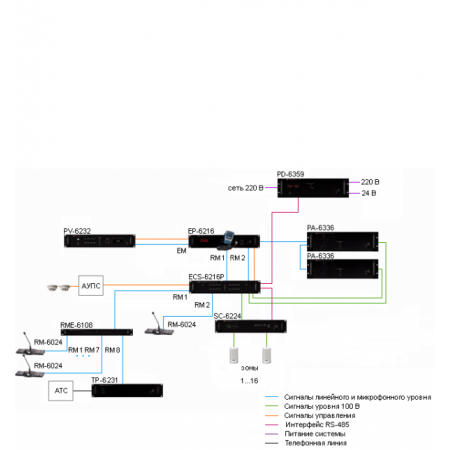

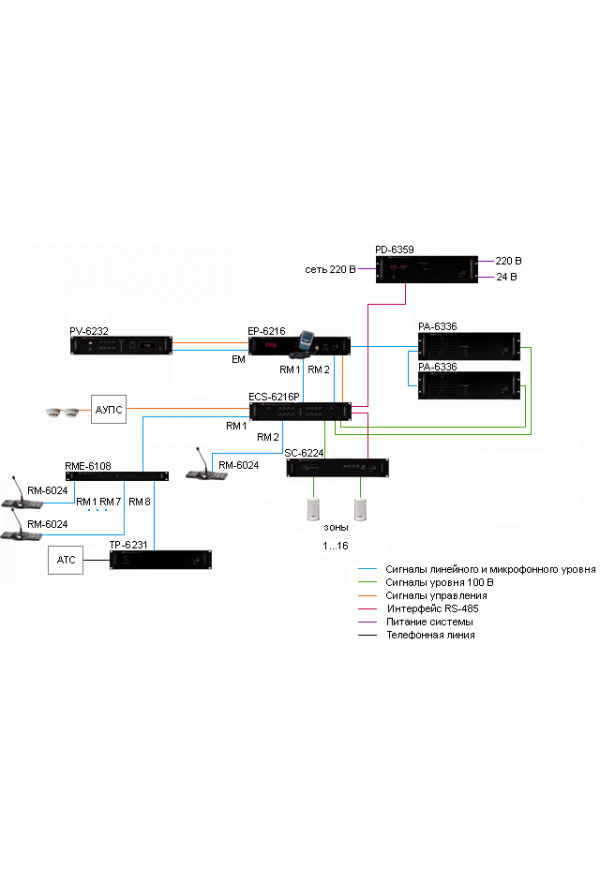

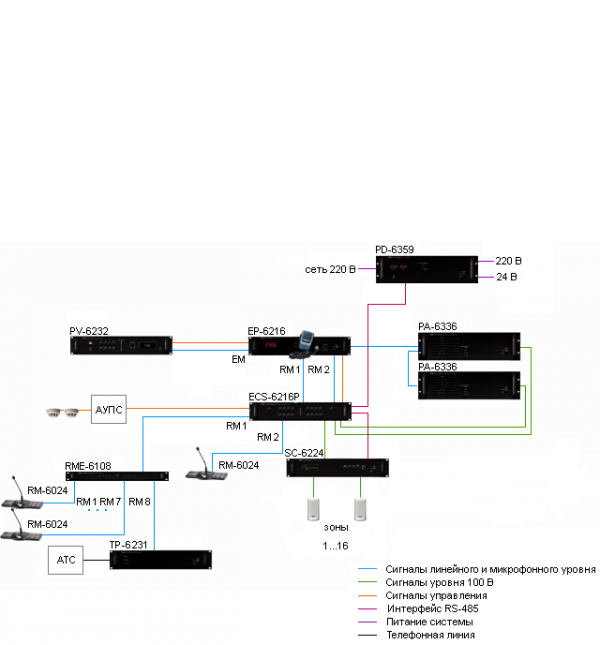

RME-6108 - контроллер для подключения 8 микрофонных панелей RM-6024 или 8 телефонных контроллеров TP-6231 в системе речевого оповещения, построенной на основе контроллера ECS-6216P.

Каждый вход RME-6108 обладает собственным уровнем приоритета, который по умолчанию соответствует номеру входа.

При использовании более приоритетной микрофонной панели на остальных панелях начинает светиться индикатор BUSY, сообщающий о занятости канала трансляции.

С помощью компьютера, подключенного к системе через блок DIB-6000, пользователь может изменять заданную систему приоритетов для микрофонных панелей и телефонных контроллеров.

Все настройки сохраняются в энергонезависимой памяти блока RME-6108.

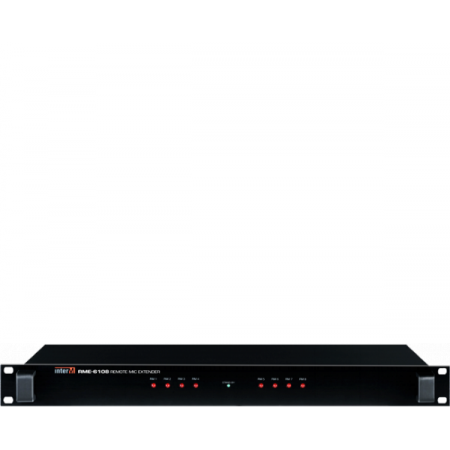

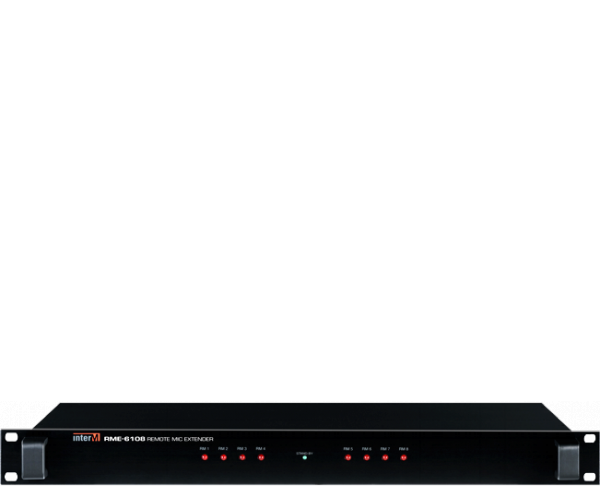

Для каждого входа на передней панели контроллера микрофонных панелей предусмотрен индикатор, который светится при подключении RM-6024 (TP-6231) и мигает во время трансляции с применением блока RM-6024 (TP-6231).

Если вход не используется или нарушено соединение по интерфейсу RS-422, то индикатор не светится.

Подключение RM-6024 (TP-6231) осуществляется с помощью одного кабеля UTP 5-й категории (4 пары).

Допустимая длина соединения составляет 1000 м.

Аудиосигнал линейного уровня передаётся по этому же кабелю.

Использование балансной схемы подключения и витой пары позволяет эффективно подавлять помехи, наводимые на соединительном кабеле.

Максимальное удаление контроллера RME-6108 от ECS-6216P (PX-6216) также составляет 1000 м.

Это позволяет оптимально распределять оборудование по территории озвучиваемого объекта.

Питание блока RME-6108 осуществляется от источника питания постоянного тока (24В), в качестве которого можно использовать блок контроля и распределения питания PD-659 или PD-6359.

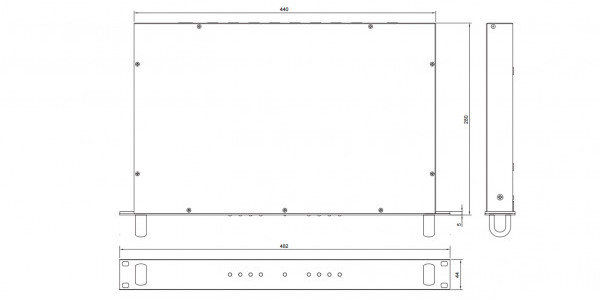

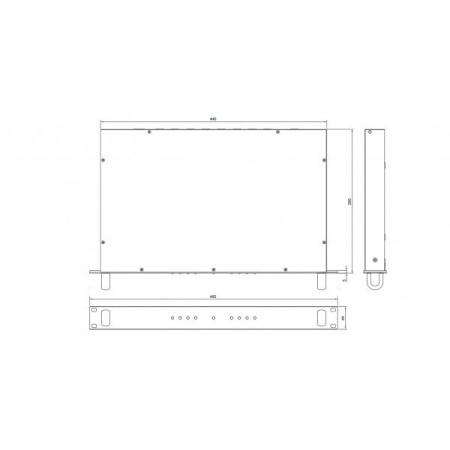

Конструкция устройства предусматривает его установку в стандартный 19" аппаратный шкаф.
