Количество выходов
1
Коэффициент вероятности безотказной работы, не менее
0,98
Реле выходы
1 (НО и НЗ)+2 (НО)+1(НЗ)
Максимально комутируемые напряжение/ток, В/А
250AC, 30DC/5
Количество светодиодов, шт.
3
Максимальная длина линии связи, м
30 (устр.), 1000 (RS-485)
Материал
ABS-пластик
Интерфейс
RS-485 (2 шт.)
Цвет
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485
До 500
Тип изделия
Модуль дымоудаления
Индикация
Световая
Напряжение питания, В
198 - 242
Ток потребления. мА
10
Потребляемая мощность, Вт
1,5
Разъем
Клеммы
Диапазон рабочих температур, °С
-25...+50
Степень защиты, IP
20
Габаритные размеры, мм
125x78x37
Масса, кг
0,2

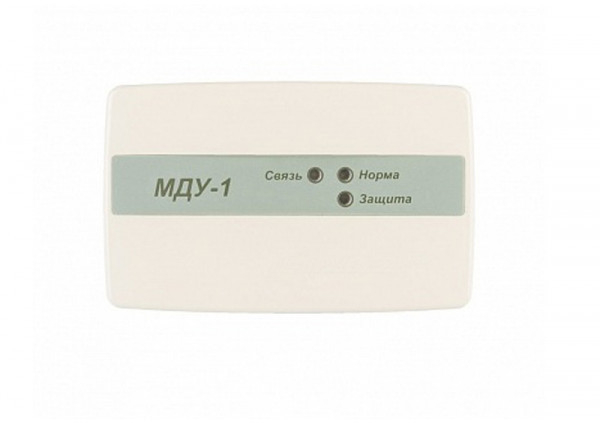

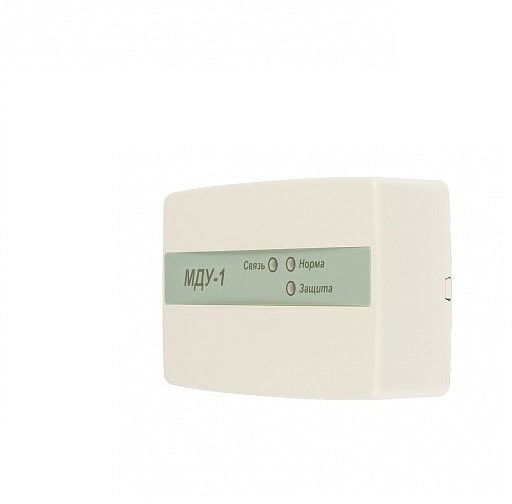

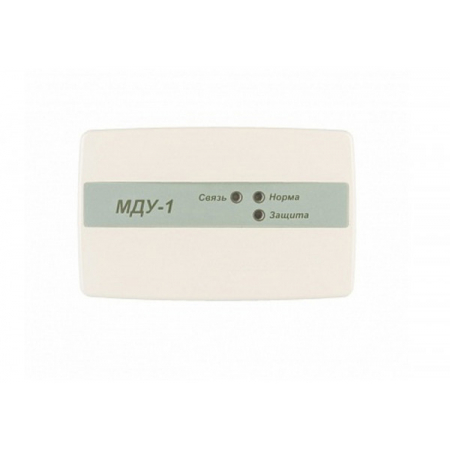

МДУ-1 исп.03
Характеристики:
Производитель:
Рубеж
Описание:

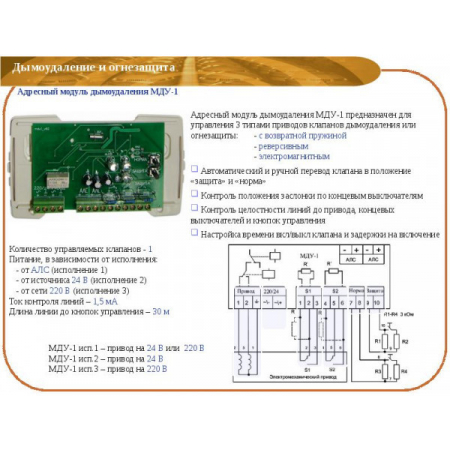

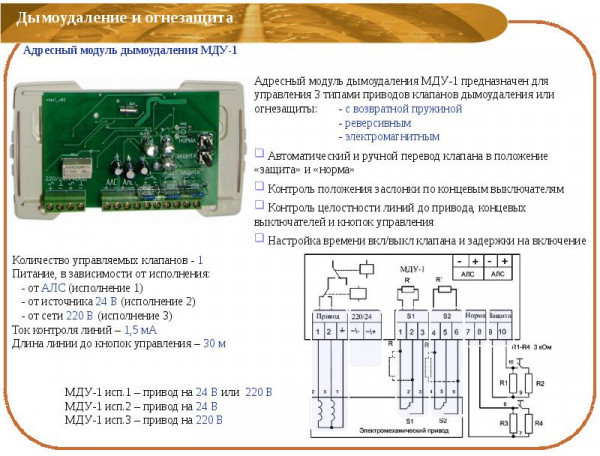

МДУ-1 исп.03 - модуль управления клапаном огнезадерживающим или дымоудаления и предназначен для их управления в ручном режиме с кнопочного поста или в автоматическом режиме с приемно-контрольного прибора.

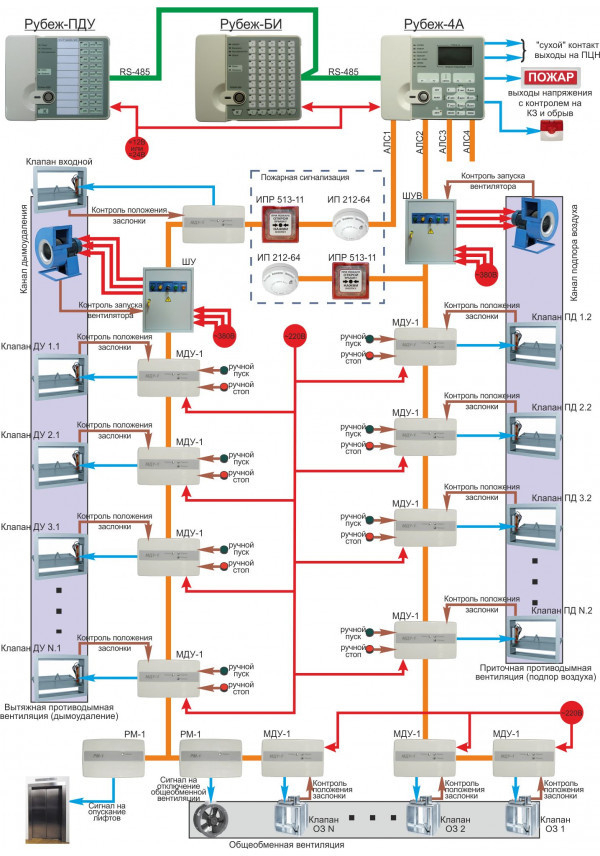

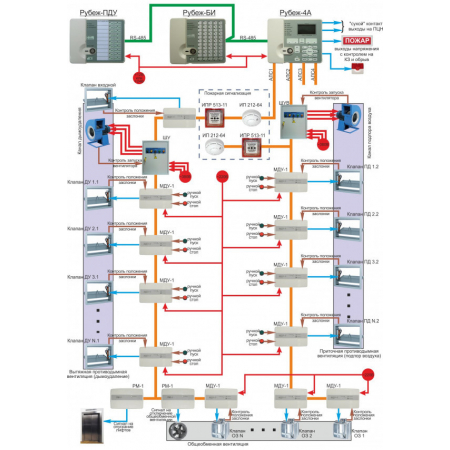

Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-2ОП», «Рубеж-4А», ППКПУ серии «Водолей».
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле.
Модуль предназначен для управления следующими типами приводов клапана:

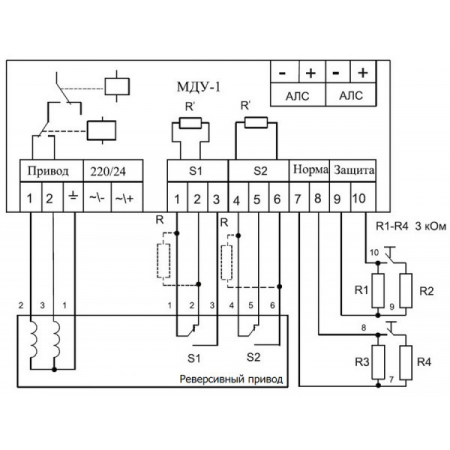

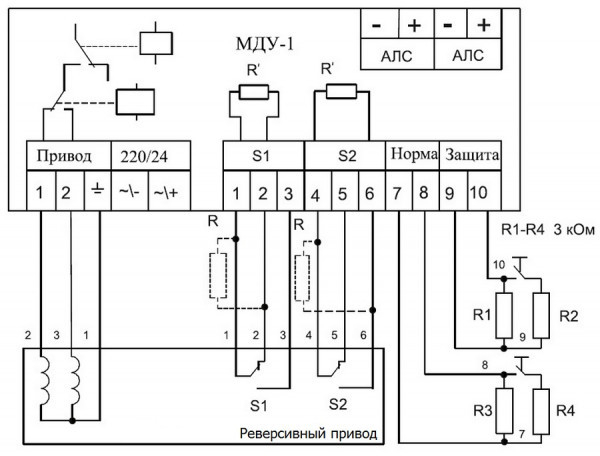

- реверсивный электромеханический привод;

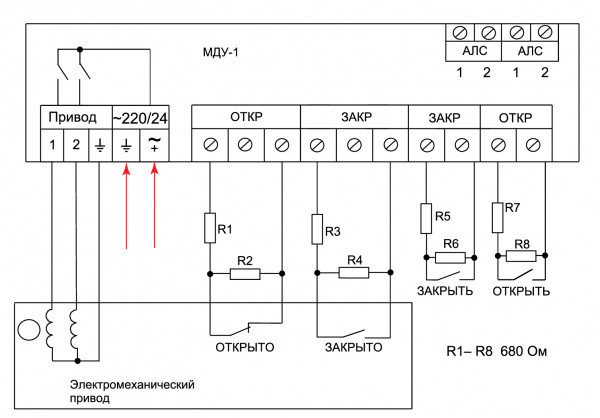

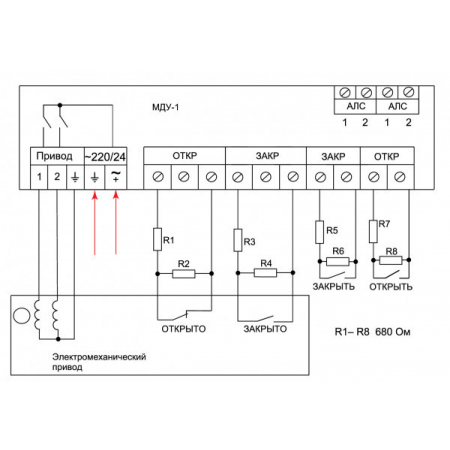

- электромеханический привод с возвратной пружиной;

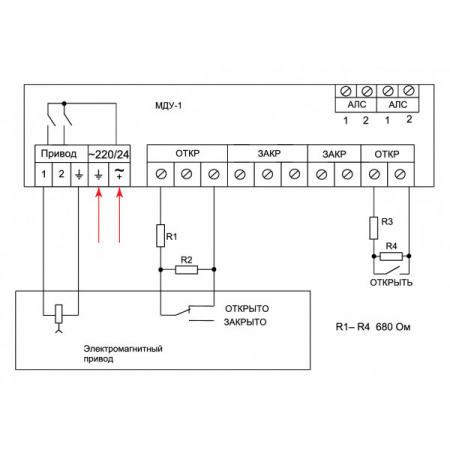

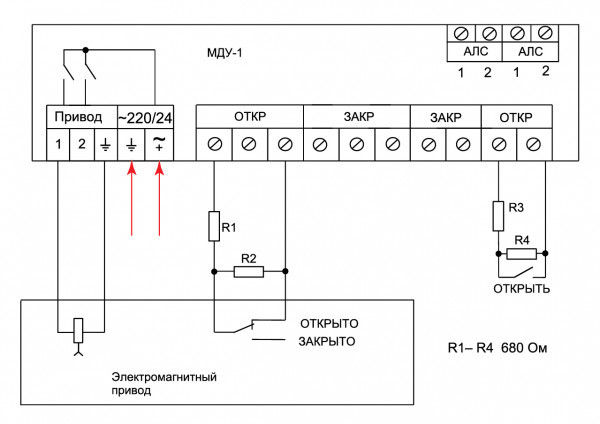

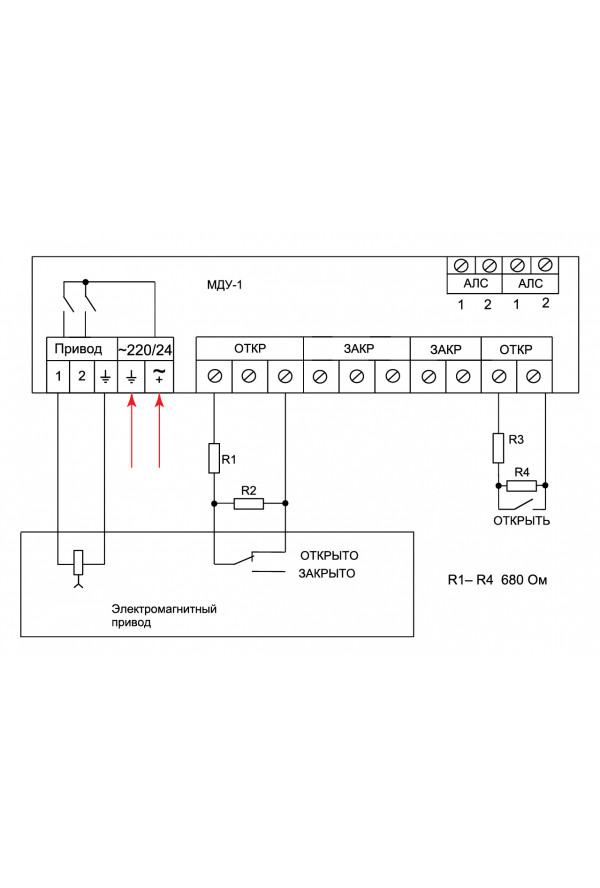

- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Питание модуля осуществляется от сети 220В.
Техническая документация
- МДУ-1 исп.02_03 (Модуль дымоудал привод 24В_220В)
- -2 ОП (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
- Водолей (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
Сертификаты
