Количество выходов
1
Номинальное сопротивление выносного резистора, кОм
0,68
Коэффициент вероятности безотказной работы, не менее
0,98
Реле выходы
1 (НО и НЗ)+2 (НО)+2 (НЗ)
Количество светодиодов, шт.
3
Максимальная длина линии связи, м
30 (устр.), 1000 (RS-485)
Материал
ABS-пластик
Интерфейс
RS485
Цвет
Белый+серый
Тестирование (проверка) работы
Встр. кнопкой
Количество приборов, подключаемых к линии интерфейса RS-485
До 500
Тип изделия
Модуль дымоудаления
Крепление
На стену и DIN-рейку (приоб.)
Максимально комутируемые напряжение/ток, В/А
Пост. 24/2 и перем. 230/0,25
Индикация
Световая
Напряжение питания, В
24 - 36 (по АЛС)
Ток потребления. мА
0,3
Потребляемая мощность, Вт
0,008
Разъем
Клеммы
Диапазон рабочих температур, °С
-25...+60
Степень защиты, IP
20
Габаритные размеры, мм
108х170х42
Масса, кг
0,22

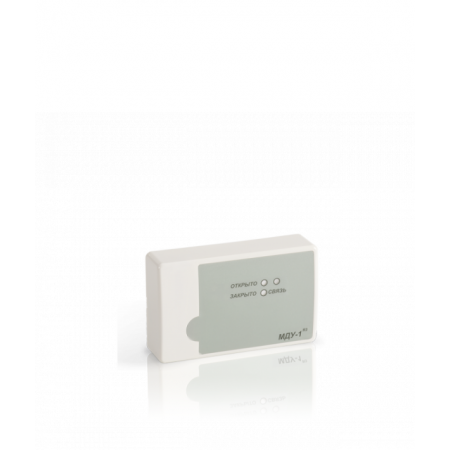

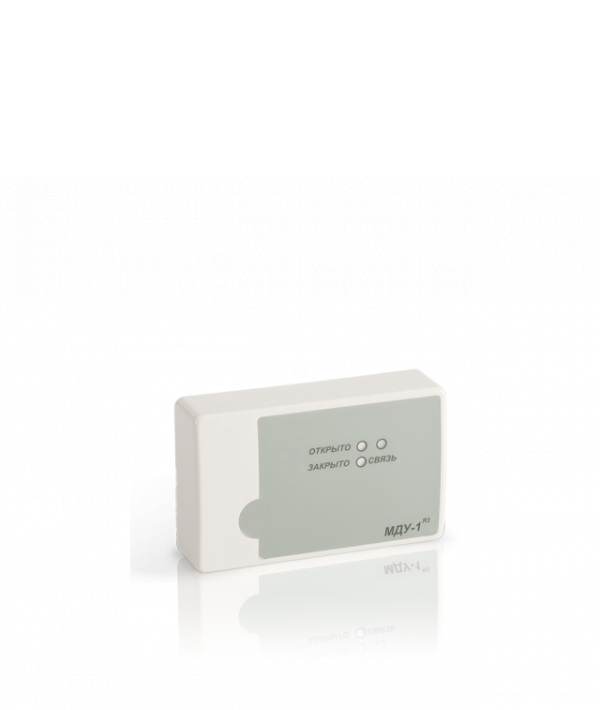

МДУ-1 24/220 прот. R3
МДУ-1 24/220 прот. R3 - модуль управления клапаном огнезадерживающим или дымоудаления и предназначен для их управления в ручном режиме с кнопочного поста или в автоматическом режиме с приемно-контрольного прибора.

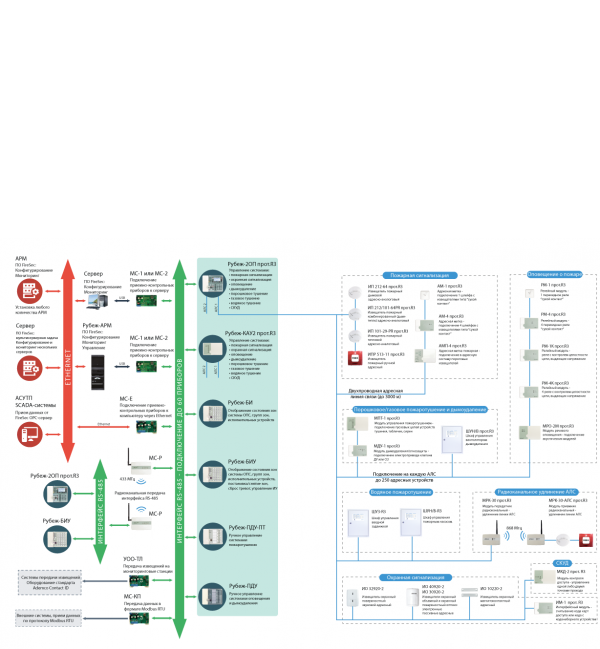

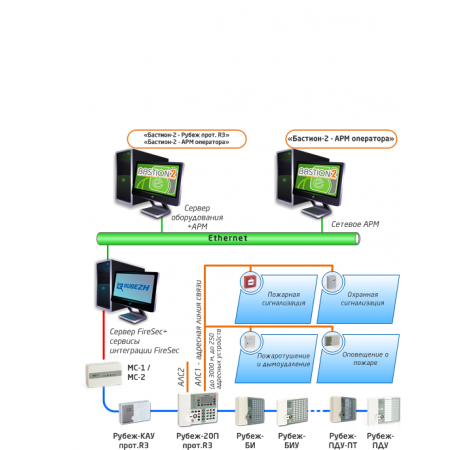

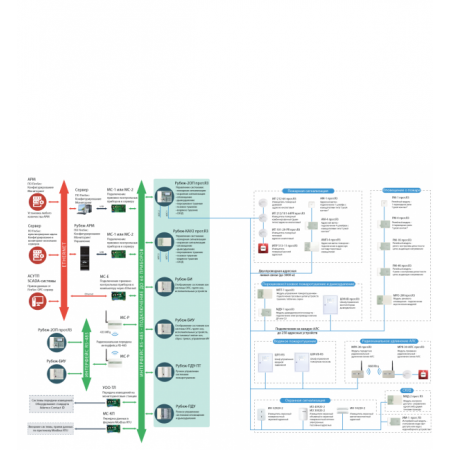

Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2 ОП прот. R3».
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле.
Модуль предназначен для управления следующими типами приводов клапана:

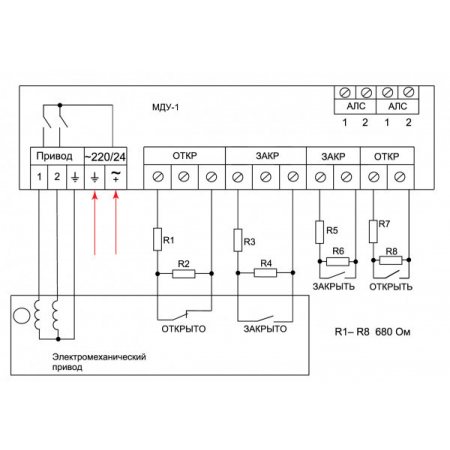

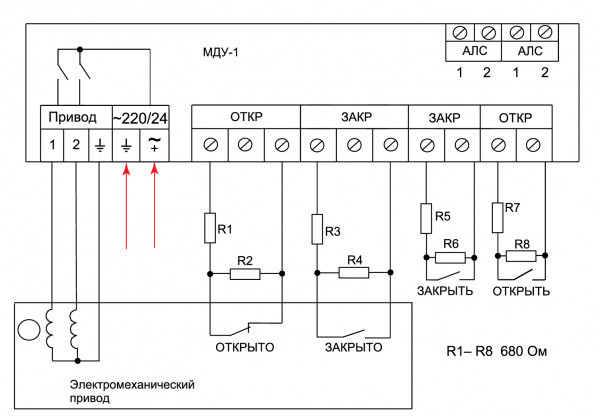

- реверсивный электромеханический привод;

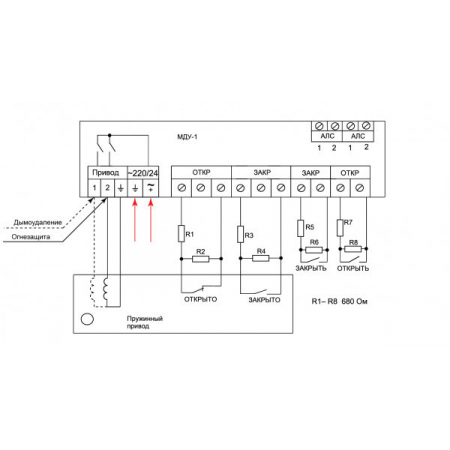

- электромеханический привод с возвратной пружиной;

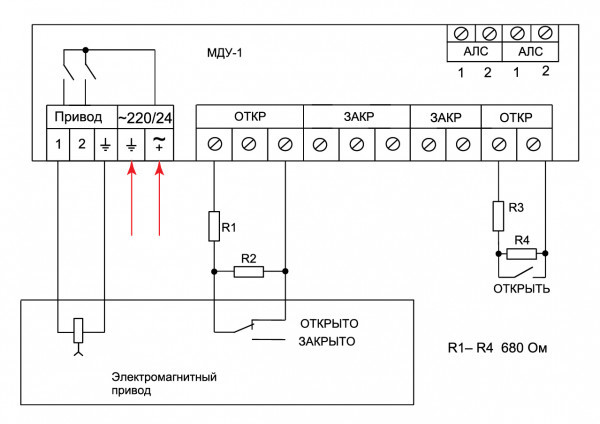

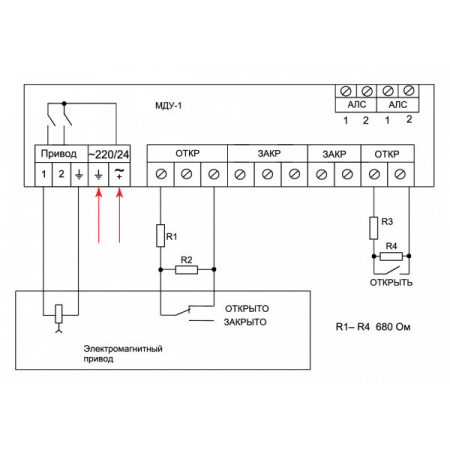

- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Питание модуля осуществляется по адресной линии связи (АЛС-1 и АЛС-2).
Модуль управления клапаном используется для управления приводами, рассчитанными на напряжение 24 или 220 В.
Модуль управления клапаном дымоудаления обеспечивает:
- подключение всех основных типов приводов, используемых с клапанами дымоудаления;
- подключение устройства ручного перевода клапана (заслонки) в защитное или нормальное положение (кнопки) с помощью установленных на плате кнопок «ОТКР» и «ЗАКР»;
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода;
- контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
- светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором.
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
