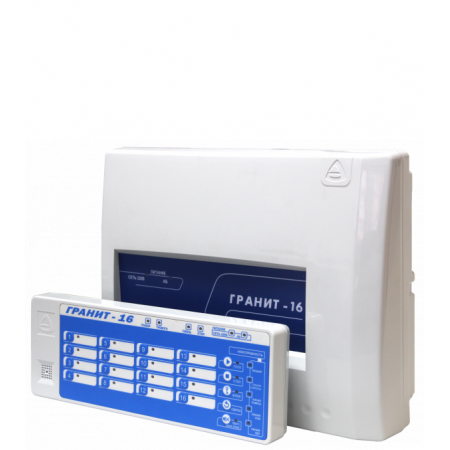

Гранит-16 с ВП (новый)

Особенности

Приборы приёмно-контрольные и управления охранно-пожарные Гранит-16 и Гранит-24 (далее – прибор или ППКУОП) предназначены для локальной и централизованной охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями, с передачей информации о тревожных сообщениях и прочих событиях на специально оборудованный пульт централизованного наблюдения (ПЦН).

ППКУОП Гранит-16 и Гранит-24 могут работать автономно, а также в качестве объектовых приборов в составе систем передачи извещений (СПИ) «ГОРИЗОНТ», «ЛАВИНА» либо в составе СПИ других производителей, работающих по протоколу SurGard.

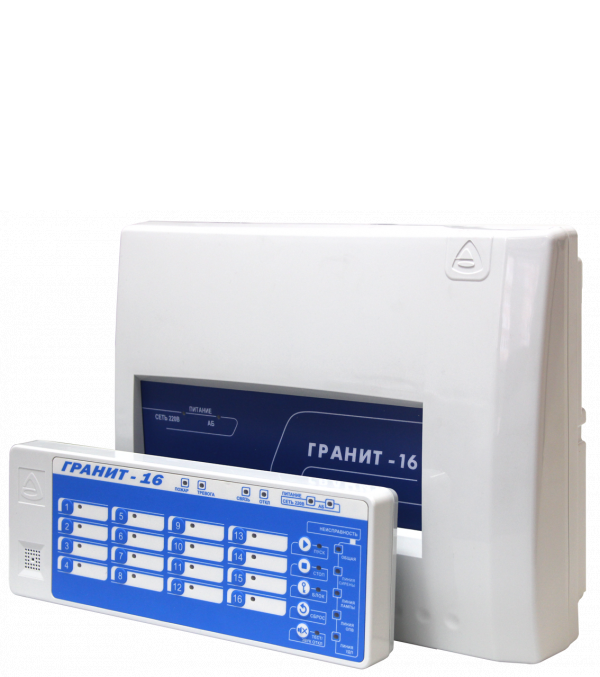

Вариант с выносной панелью дает возможность размещать приборы там, где это удобно для монтажа, а компактные панели индикации и управления помещать на посту охраны объекта. Удаление может достигать до 200 м.

• В зависимости от исполнения прибор позволяет подключить 16 или 24 шлейфа сигнализации (ШС) с функциями охранных и/или пожарных;
• Наличие выходов и органов управления оповещением при пожаре;
• Запуск оповещения о пожаре осуществляется:
• автоматически, при определении события «Пожар2» и «Пожар1» в пожарном ШС;
• вручную с панели индикации и управления прибора (кнопка «ПУСК»);
• дистанционно, с помощью устройства дистанционного пуска (УДП), включенного в линию «УДП».
• Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организация автономной работы прибора;
• Настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С». Вы сами определяете наиболее подходящую для Вас конфигурацию прибора;
• Возможность подключения внешних коммутационных устройств: блоков реле ПЦН БР-24 и ВЕТТА-БР. Не более 6-ти блоков и не более 48-ми каналов коммутации;
• Возможность подключения к прибору коммуникаторов: Wi-Fi коммуникатора или/и GE коммуникатора;
  ВНИМАНИЕ! При работе с коммуникаторами прибор работает в охранных тактиках, при этом прибор может также осуществлять и пожарную охрану.
• При подключении коммуникаторов передача информации на ПЦН осуществляется по сетям Ethernet (Internet, локальные сети) с помощью Wi-Fi коммуникатора и по сетям Ethernet или/и GSM/GPRS с помощью GE коммуникатора;
• Прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров) при наличии в нём GE коммуникатора;
• Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
• При работе с коммуникаторами прибор имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);
• При работе в СПИ «ГОРИЗОНТ» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
• При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Лавина» и в конфигураторе «Гранит-С»;
• Управление прибором (постановка/снятие/перепостановка) осуществляется:
• кнопками «1»…«16/24» на панели индикации и управления прибора;
• электронными ключами Touch Memory через порт ТМ;
• удалённо с ПЦН (по каналам доставки извещений коммуникаторов);
• прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация».
• ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В
• Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт.;
• Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ЛМП» («Лампа») и «ОПВ» («Оповещение о пожаре») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
• Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «СИР», «ЛМП», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
• Выход контроля неисправностей и контроля тампера типа «сухие» контакты реле: «ПЦН4»;
• Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
• Парольная защита органов управления прибора от несанкционированного доступа;
• Возможность обновления прошивки прибора;
• Наличие неотключаемого выхода +12 В (выход «ВЫХ») для питания извещателей, оповещателей, так же можно подключать блоки реле ПЦН;
• Наличие отключаемого выхода +12 В (выход «+12В») для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания;
• Электропитание прибора осуществляется от сети 220 В с обязательным наличием встроенной аккумуляторной батареи (далее – АБ), либо от двух внешних источников питания (ИП) с выходным напряжением +12 В;
• Автоматический переход на питание от АБ при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся. При питании от ИП – автоматический переход на питание от второго ИП при неисправности первого;
• При полном отключении электропитания прибор запоминает состояние ШС;
• Возможность передачи тревожных и других извещений на любые ПЦН систем передачи извещений, принимающие извещения по протоколу SurGard. В этих случаях программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения на данные СПИ.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
