Количество выходов
1 (реч оповещ)
Количество светодиодов, шт.
2
Количество клавиш управления
3
Количество линейных входов
8 (2 микр.+5 аудио+1 лин)
Тип изделия
Блок тревожной сигнализации
Управление прибором
Вручную
Дополнительное оборудование
Встр. генератор сирены; реч.модуль VF- 01N (приоб)
Тестирование (проверка) работы
Встр. кнопкой
Табло с пиктограммами
Встроенное (надпись - Пожар)
Регулируемая громкость
Да
Материал
Металл
Клавиатура (или регистратор)
Механические кнопки
Встроенный микрофон
Микрофон-тангетка
Тип установки
Настольный, в 19" стойку
Индикация
Световая и звуковая
Цвет
Черный
Напряжение питания, В
DC 24
Ток потребления. мА
277
Потребляемая мощность, Вт
4
Разъем
RJ45, клеммы
Диапазон рабочих температур, °С
-10...+40
Степень защиты, IP
20

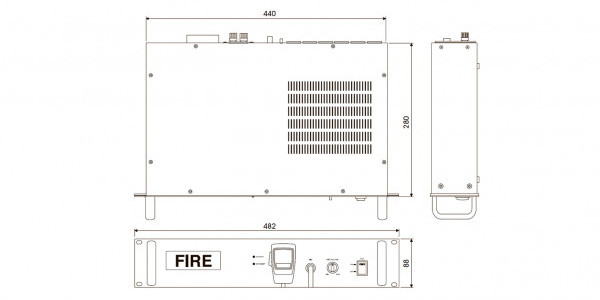

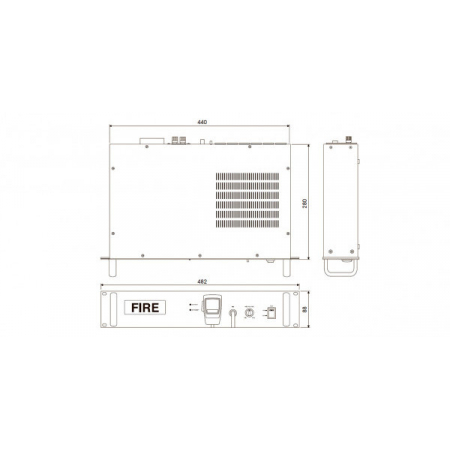

Габаритные размеры, мм
482х88х332
Масса, кг
4
EP-6216

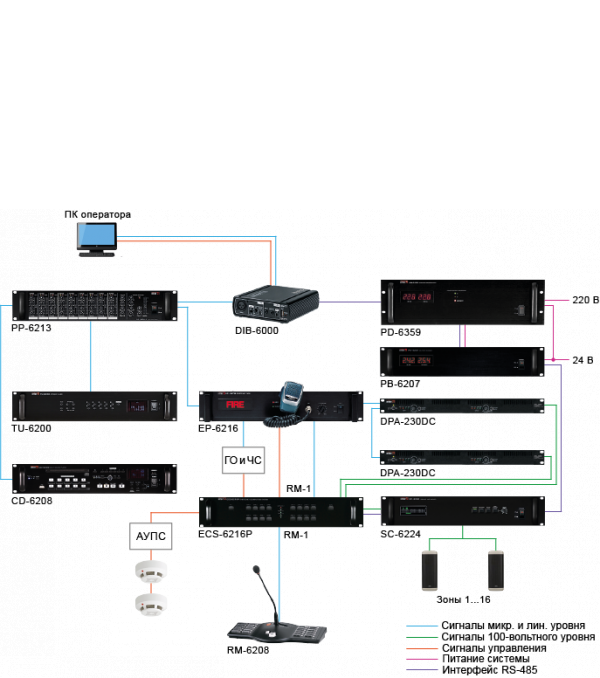

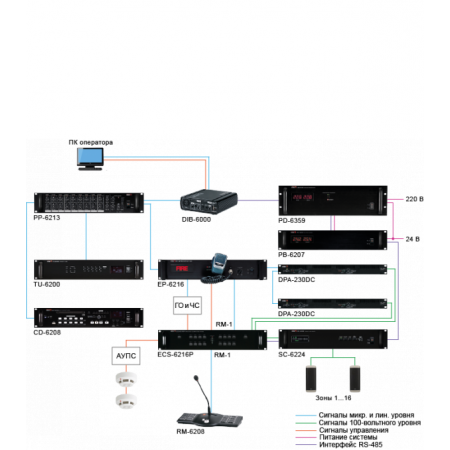

EP-6216 - блок тревожной сигнализации не является самостоятельным устройством, для его корректной работы необходим контроллер ECS-6216P и предназначен для работы в составе оборудования Inter-M серии 6000 для построения систем автоматического звукового оповещения.
В устройстве предусмотрено 5 балансных линейных входов с различным уровнем приоритета, 1 балансный линейный выход, микрофон-тангента для ручного управления эвакуацией.

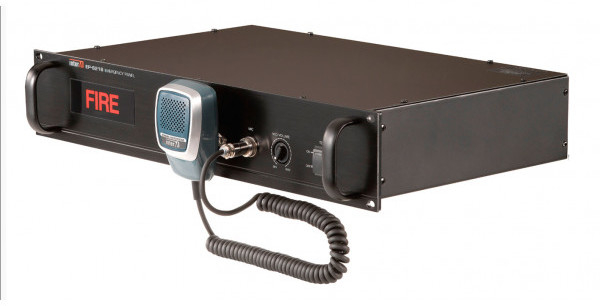

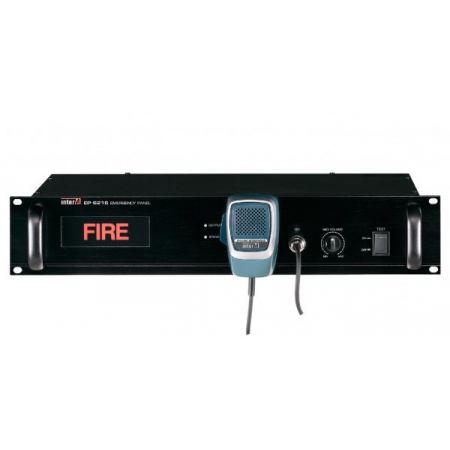

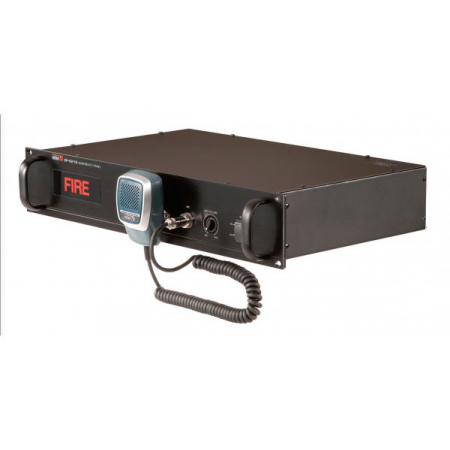

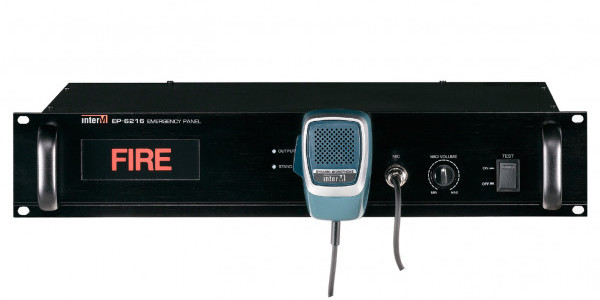

Микрофон-тангента установлен на передней панели блока.

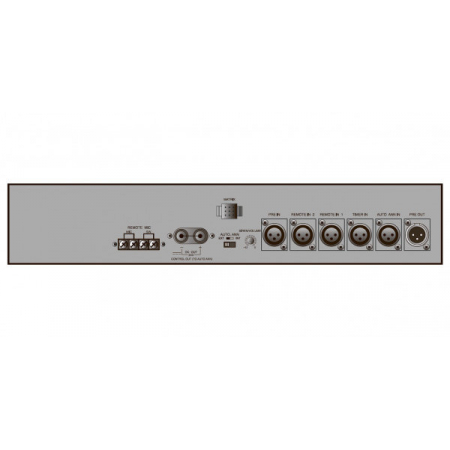

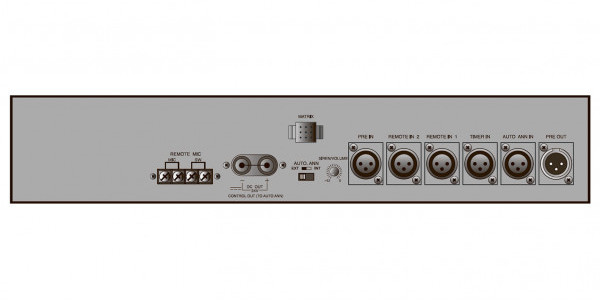

Клеммы на задней панели можно использовать для подключения внешнего микрофона, если оператору системы неудобно использовать микрофон-тангенту.
Выбор зон для речевого оповещения осуществляется с помощью ECS-6216P.
В случае пожара EP-6216 отключает все неприоритетные входы и в автоматическом режиме транслирует в зоны пожара сигнал сирены.
Через 7 секунд сигнал сирены отключается, и на выходных клеммах появляется постоянное напряжение 24 В, которое используется для включения цифрового магнитофона PV-6232 или встраиваемого речевого модуля VF-01N, на которых в формате MP3 записано 1 тревожное сообщение.
Если трансляция речевых сообщений при пожаре не требуется (тип 1 или 2 СОУЭ согласно СП 3.13130-2009), то блок EP-6216 может использоваться для трансляции только сирены.
При нажатии и удержании кнопки TEST устройство переходит в режим тестирования.
При этом загорается индикатор FIRE, отключаются сигналы от неприоритетных источников.
Встроенный мониторный громкоговоритель воспроизводит сигнал сирены, а через 7 секунд тревожное сообщение от внешнего источника, такого как PV-6232.
В режиме тестирования звуковые сигналы в зонах не транслируются.
При отпускании кнопки TEST устройство возвращается в автоматический режим работы.
Питание устройства осуществляется от контроллера системы оповещения ECS-6216P.
Конструкция блока EP-6216 предусматривает установку в стандартный 19'' аппаратный шкаф.
