БЦП Р-08 исп.7-1

БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
БЦП Р-08 исп.7-1
Артикул: 222873
СИГМА-ИС
По запросу

Данный товар находится в архиве!
Возможность поставки уточняйте у менеджера!!

RUB

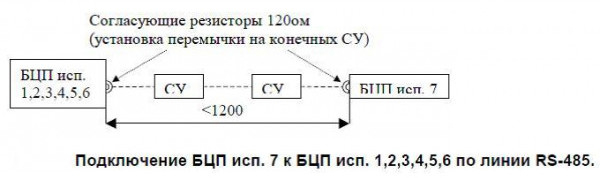

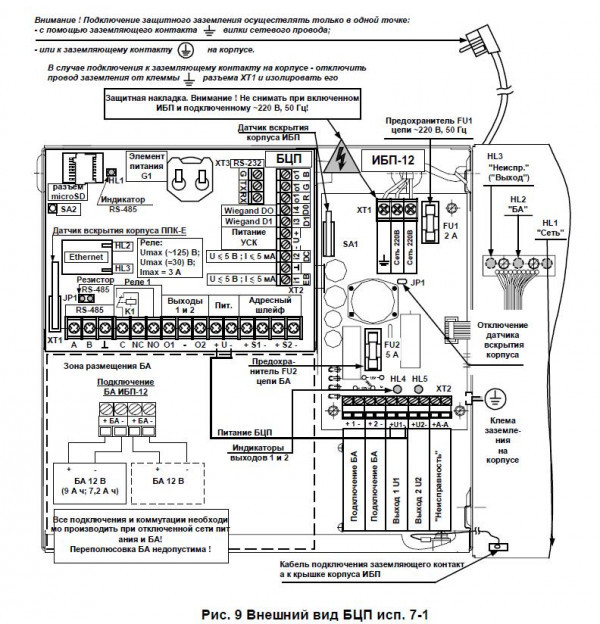

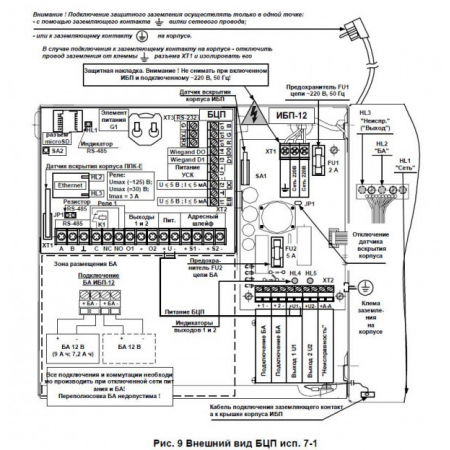

БЦП исп.7-1 в составе ППКОПиУ 01059-1000-3 Р-08 предназначен для работы с адресными и адресно-аналоговыми устройствами (АУ) промышленного исполнения (АУ с индексом исп.08 ) . Встроенный контроллер адресного шлейфа на 510 адресных устройств. RS-485 для подключения в качестве СУ к БЦП Р-08 исп.2-6. Ethernet для конфигурирования АУ. Исполнение в металлическом корпусе с блоком питания 3 А отсек по аккумулятор 9 А/ч.
Самовывоз
Тинко-СБ
Характеристики:
Производитель: СИГМА-ИС

Количество ШС 1 (тампер вскрытия)
Количество пользователей, не более 5000
Исполнение В корпусе ИБП-12
Реле выходы 1 (НО и НЗ)
Максимальная длина линии связи, м 15 (RS-232); 1200 (RS-485)
Рекомендуемый АКБ, А*ч 1х9
Рекомендованный кабель 2-х парный витой (экранир, неэкранир)
Энергонезависимая память, 2000
Количество адресных сигнальных/исполнительных устройств 255 (ШС кольцо), 2х255 (ШС радиаль)
Количество светодиодов, шт. 3
Время готовности к работе, с, не более 30
Рабочая скорость передачи, Бит/с 7680; 15360; 30720; 92160
Максимальное кол-во устройств в системе, шт. 8
Интерфейс Ethernet , RS-485, RS-232, Wiegand
Карта памяти Micro SD (до 16 Гб)
Тип изделия Блок центральный процессорный, адресный
Возможность подключения неадресного оборудования Кн. вых., датчик двери, считыватель
Материал Металл, окрашенный порошковым методом
Максимально комутируемые напряжение/ток, В/А Пост. 30 и перем. 125/3
Цвет Светло-серый
Индикация Световая
Напряжение питания, В 187 - 242
Ток потребления. мА 460
Потребляемая мощность, Вт 60
Разъем RJ-45, клеммы
Диапазон рабочих температур, °С -10...+40
Степень защиты, IP 20

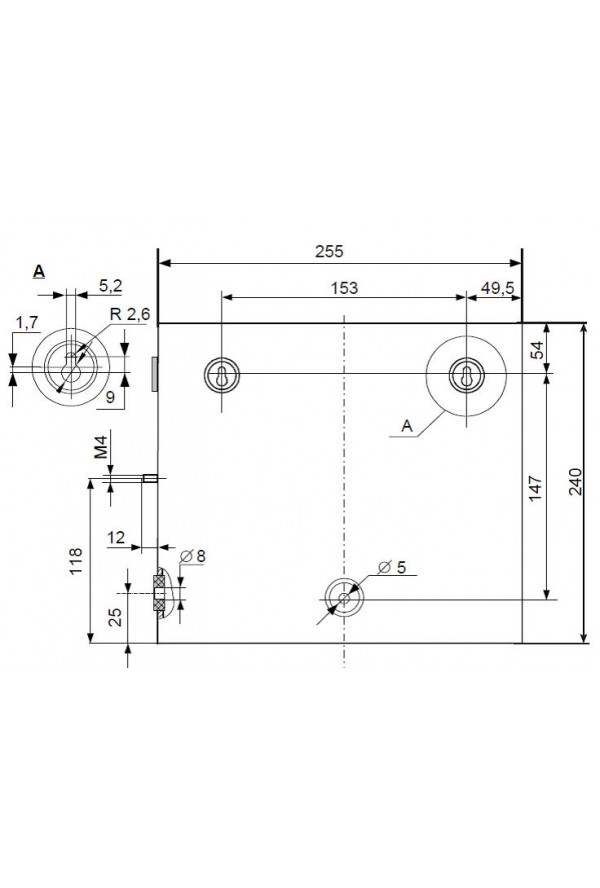

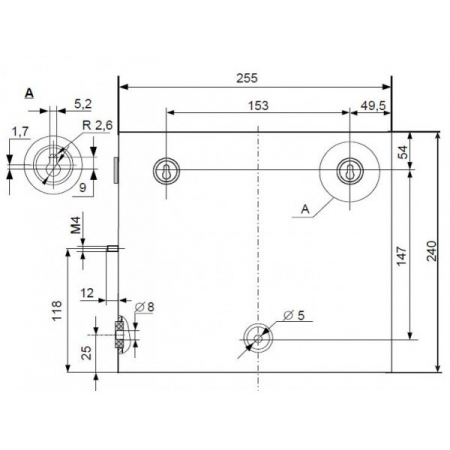

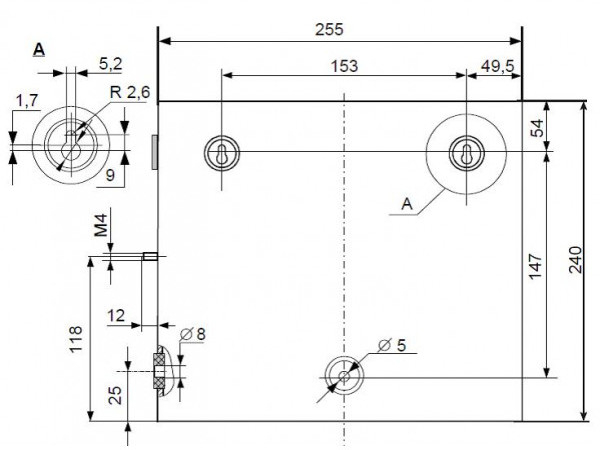

Габаритные размеры, мм 254х245х80
Масса, кг 3,5

Описание:

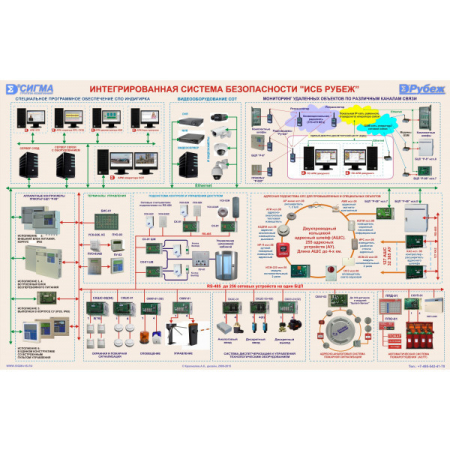

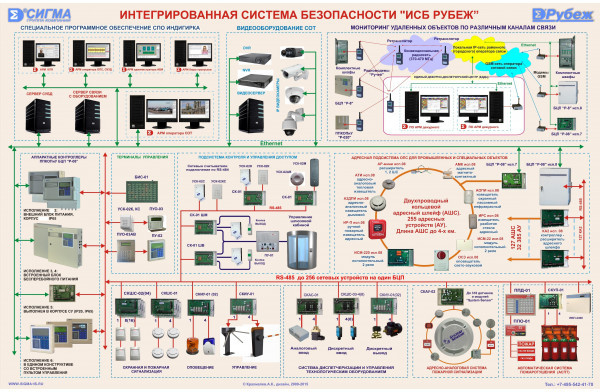

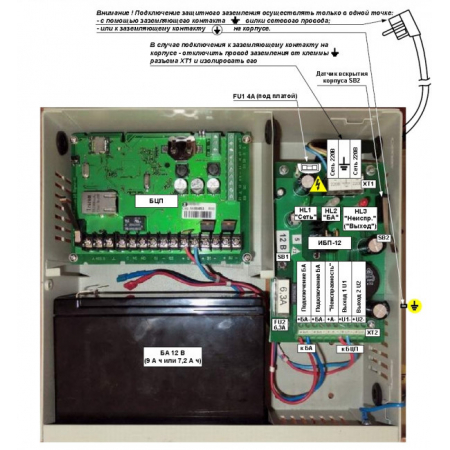

БЦП Р-08 исп.7-1 - блок центральный процессорный адресный в металлическом корпусе (ИБП-12), встроенным блоком питания - 12В/3А и отсеком под АКБ 9Ач, без встроенной консоли управления, со степенью защиты - IP20 входит в состав ИСБ "Индигирка".

К данному блоку могут быть подключены следующие адресные устройства: А2ДПИ исп.08, АТИ исп.08, ИР-П исп.08, ОСЗ исп.08.

Для конфигурирования данного блока используется ПЭВМ.

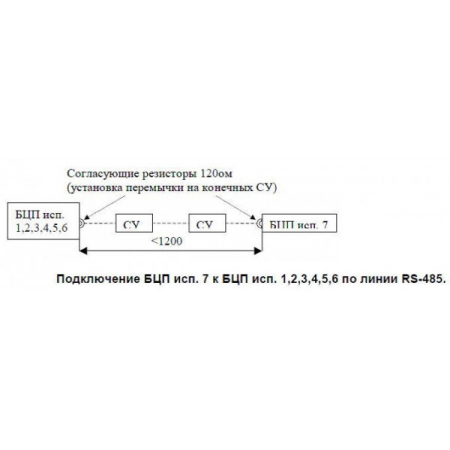

Кроме того, данный блок не имеет собственных органов управления, но может управляться с помощью подключенных к нему БЦП Р-08 исп. 1, 2, 3, 4, 5, 6, ПЭВМ.

Особенности:

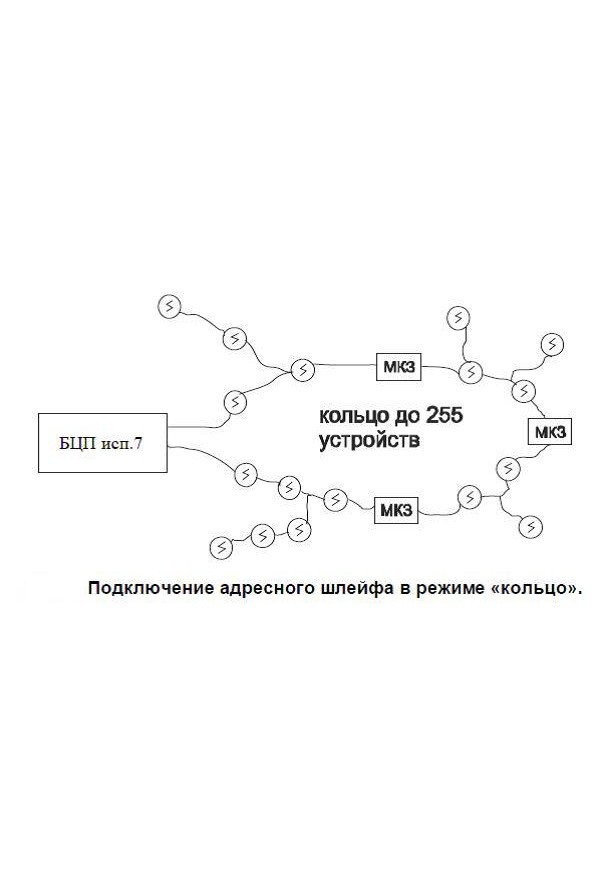

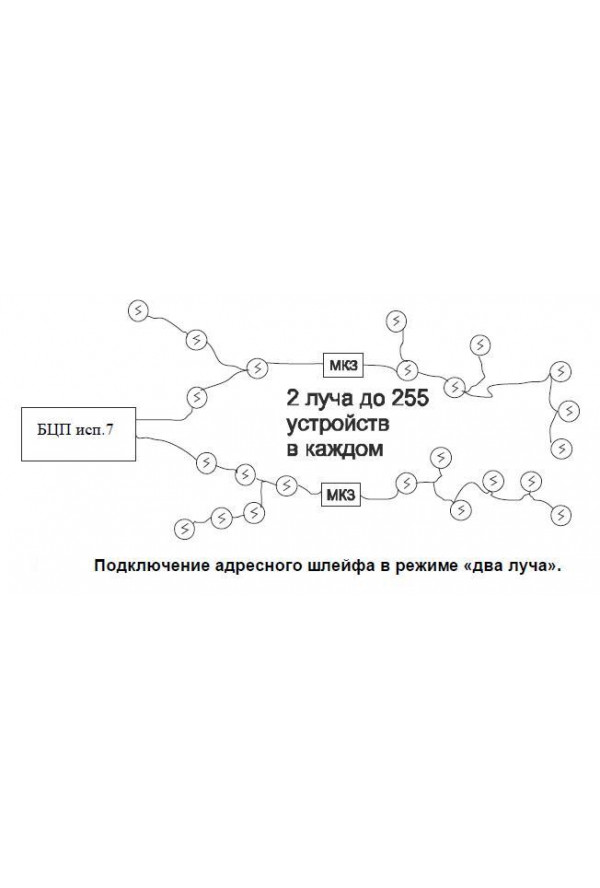

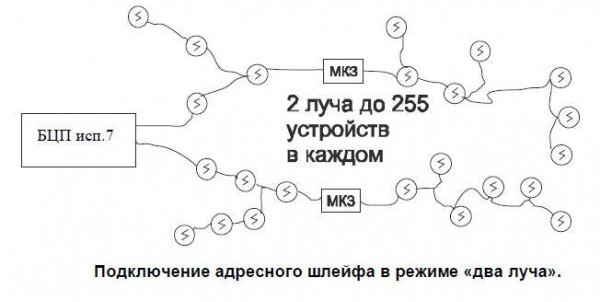

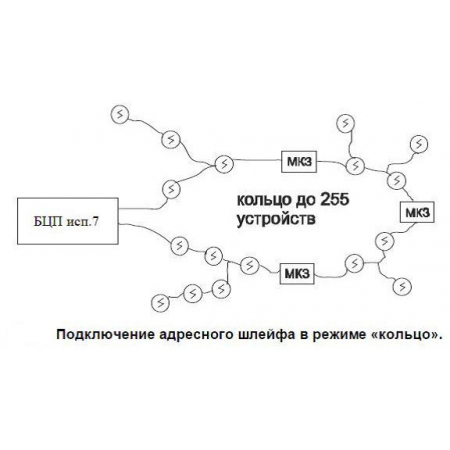

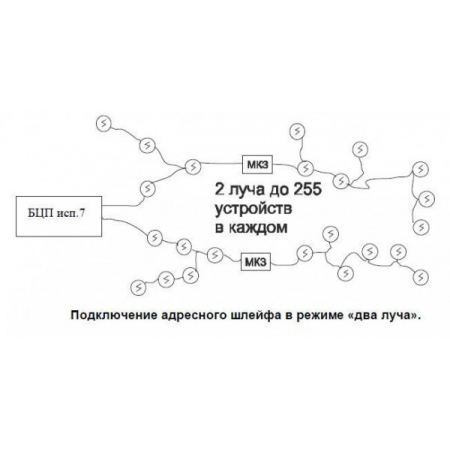

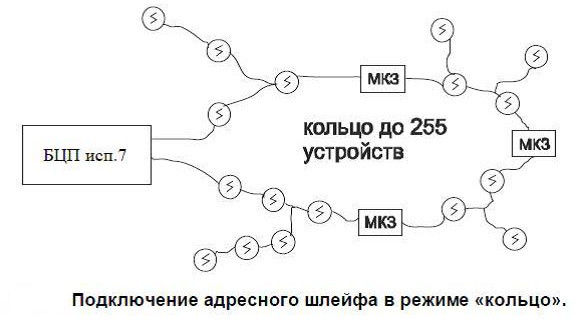

  • Контроль до 255 устройств на встроенном 2-ух проводном адресном кольцевом шлейфе, до 510 (2х255) - на 2 радиальных лучах.
  • Хранение событий (до 2000) на встроенной памяти.
  • Обновление ПО, загрузка/выгрузка конфигурации через microSD карту.
  • Просмотр состояния/управление/конфигурирование подключенных устройств через WEB интерфейс.
  • Автоматическое нахождение устройств на адресном шлейфе (plug & play).
  • Контроль доступа пользователя к функциям конфигурирования.

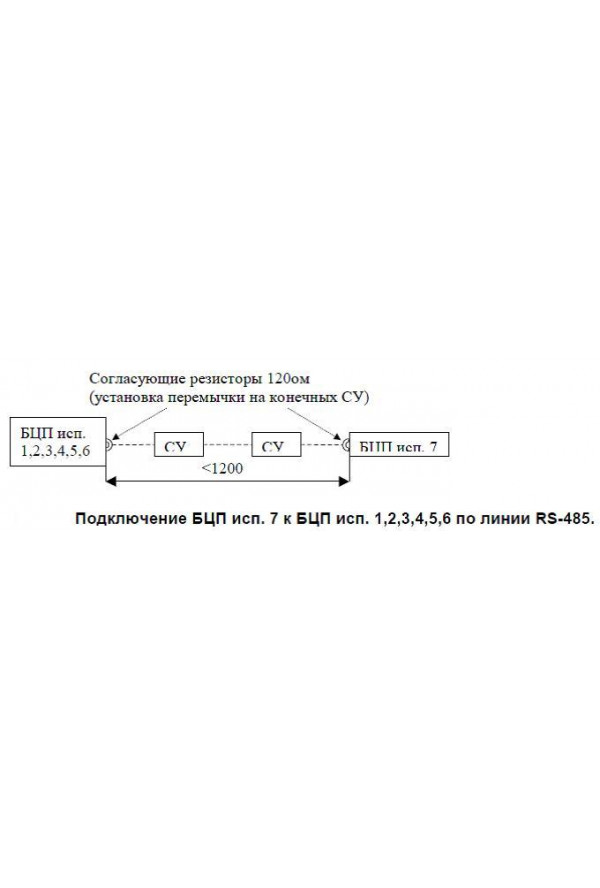

  • Контроль подключенных по RS-485 устройств.
  • Соединение с компьютером по Ethernet, RS-485.
  • Подключение GSM модема по RS-232.

Техническая документация

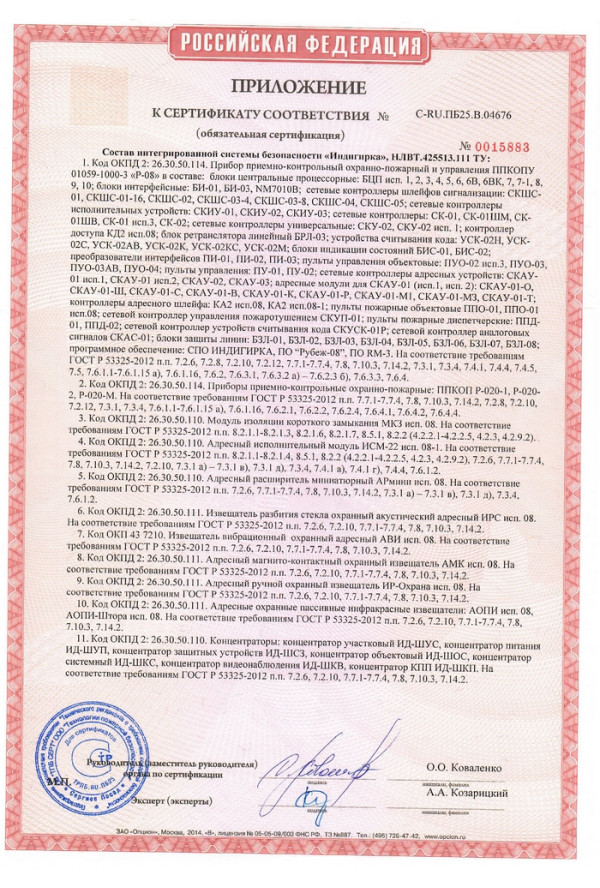

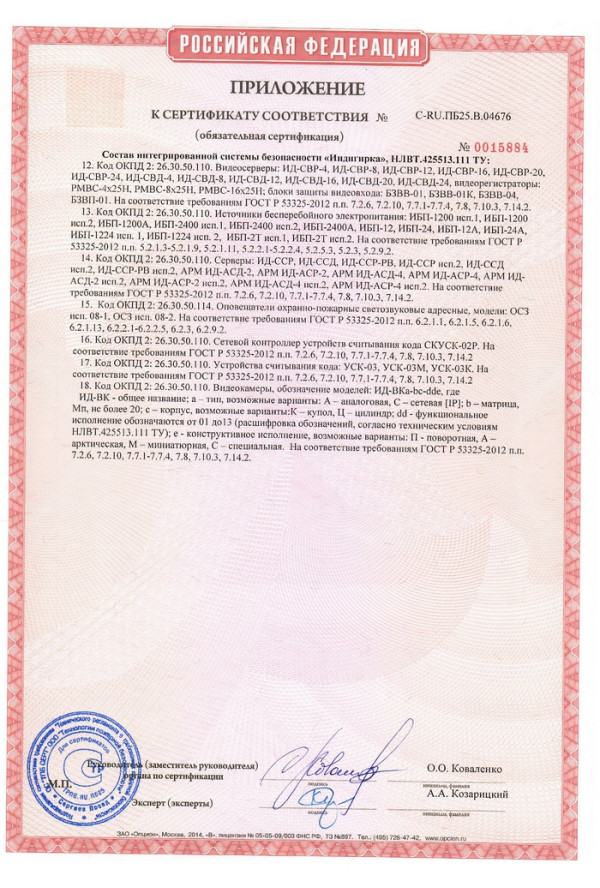

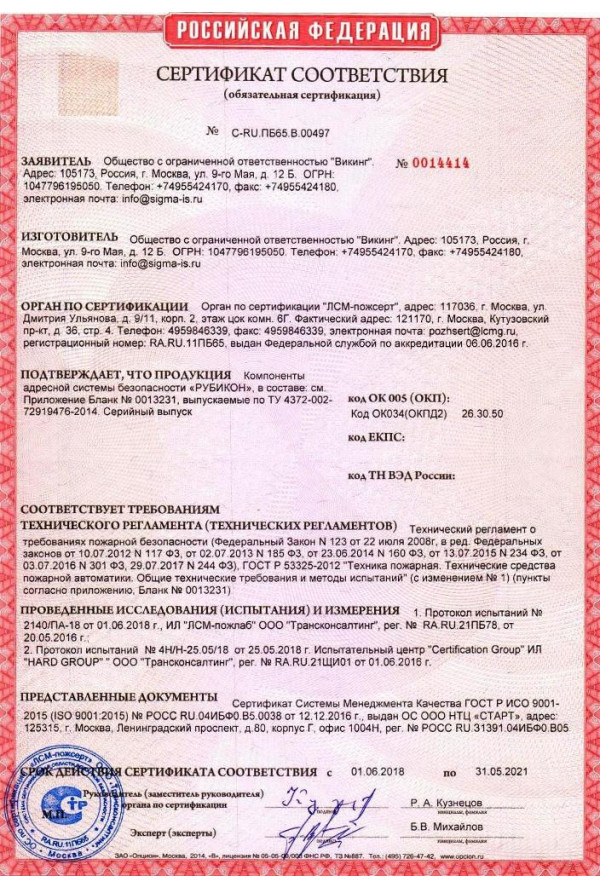

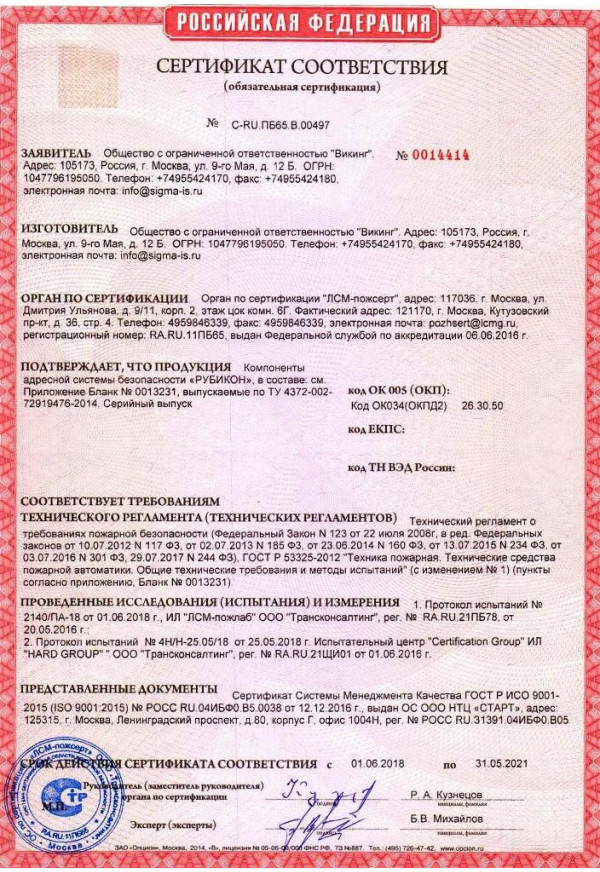

Сертификаты

Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
