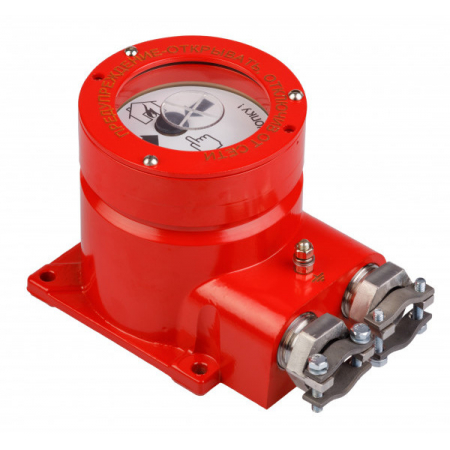

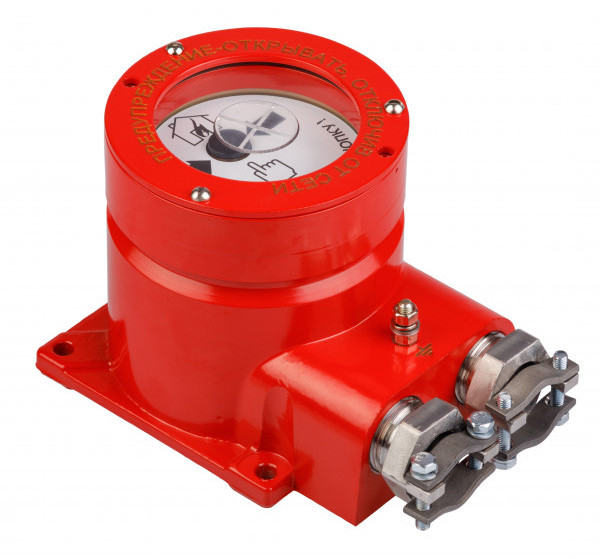

Ручной взрывозащищенный извещатель ИП 535-1В-А-К, класс В
Особенности
Извещатели пожарные ручные взрывозащищенные ЕхИП535-1В предназначены для непрерывной круглосуточной работы в системах пожарной сигнализации и пожаротушения. Извещатели обеспечивают возможность передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента.
Адресный извещатель ЕхИП535-1В-АДР-RS работает по интерфейсу RS485 (протокол MODBUS(RTU). Подключение в сеть – по четырёхпроводной линии.
Адресный извещатель ЕхИП535-1В-АДР-DPLS предназначен для работы с контроллером С2000-КДЛ компании БОЛИД.
Адресный извещатель ЕхИП535-1В-АДР-ALS и ЕхИП535-1В-R3 предназначен для работы под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» по протоколу R3.
1 – тип извещателя (ЕхИП535-1В).
2 – исполнение:
– АДР-RS – связь с ППК по интерфейсу RS485;
– АДР-DPLS – установлен адресный расширитель С2000-АР1 исп.03, работает с контроллером С2000-КДЛ Болид;
– АДР-ALS – установлена адресная метка АМ-1-R3, работает по протоколу R3 Рубеж;
– R3 – для адресных извещателей с протоколом R3.
– без обозначения – для неадресных извещателей.
3 – наличие изолятора короткого замыкания:
- без обозначения – без изолятора;
- ИЗ – с изолятором (для извещателей с индексом АДР-DPLS, АДР-ALS, R3).
4 – материал корпуса:
- Н – 12Х18Н10Т;
- А – алюминиевый сплав.
5 – тип штуцера кабельного ввода или заглушки:
- Т (или Т-G3/4) – для прокладки кабеля в трубе с резьбой G3/4-В;
- Т-G1/2 – для прокладки кабеля в трубе с резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
- К – для открытой прокладки кабеля;
- Б – под бронированный кабель;
- БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
- МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
- З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
- З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
- З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2.
Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.
6 – диаметр подключаемых кабелей:
- без обозначения – от 8 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).
7 – класс извещателя по ГОСТ Р 53325:
- класс А – (запуск одним действием);
- класс В – (запуск двумя действиями) – по умолчанию.
