Маркировка взрывозащиты
1ЕхdbIICT2GbX или ExtbIIIСT200CDbХ
Исполнение
С жидкостным охлаждением
Полезный объем, мм
123х240
Дополнительное оборудование
Адаптеры крепления приобр.
Режим работы
Круглосуточно
Материал
Нерж.сталь
Тип изделия
Термокожух взрывозащищенный
Напряжение питания, В
DC (10,8 - 26,4)/0,6A
Ток потребления. мА
1000
Разъем
Клеммы зажимные (Wago)
Диапазон рабочих температур, °С
+1...+200
Степень защиты, IP
66
Габаритные размеры, мм
460x195x215 (длина меняется по заявке)
Масса, кг
17

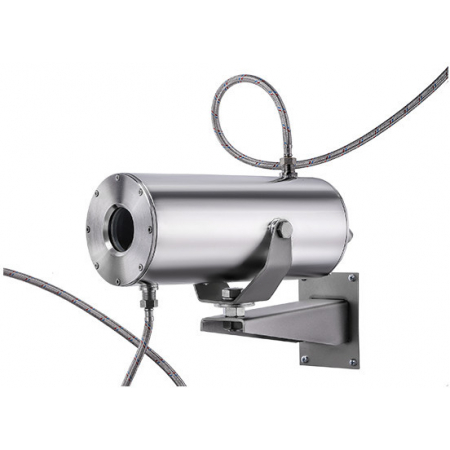

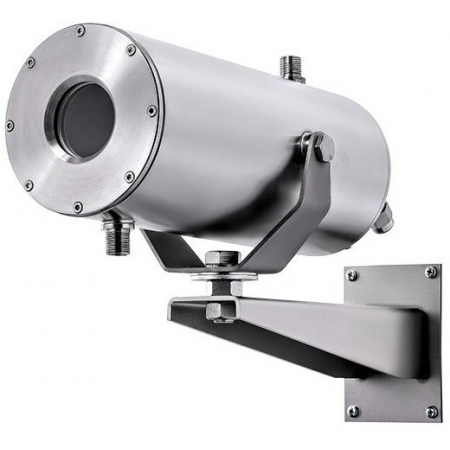

ТВК-07-В-И2 12VDC
ТВК-07-В-И2 12VDC - термокожух взрывозащищённый с жидкостным охлаждением (исп. УХЛ-4 с охлаждением) в корпусе из нержавеющей стали и внешним питанием (DC 10,8 - 26,4В) предназначен для защиты видеокамеры, предназначенной для наблюдения за технологическими процессами и охраны, от особо неблагоприятных условий агрессивной внешней среды, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред, а также одновременное недопущение воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

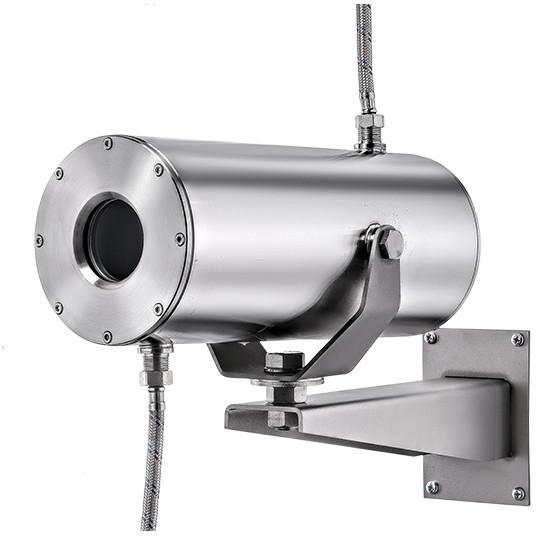

Термокожух представляет собой герметичную оболочку из 2-ух камер (объёмов), между которыми протекает охлаждающая жидкость.

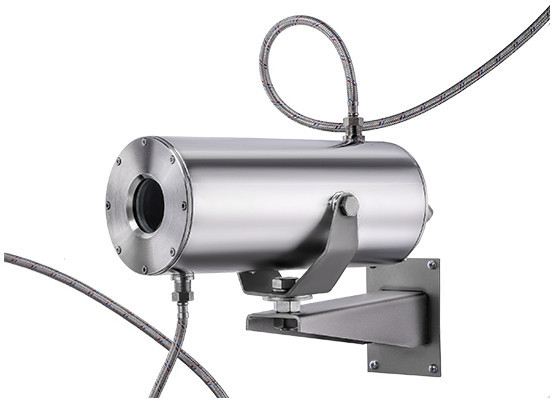

Подача и отвод данной жидкости из термокожуха происходит через его нижний и верхний штуцеры (G½”) соответственно.
Такая подача жидкости обеспечивает полное заполнение всего объёма термокожуха.
Кроме того, внутри термокожуха также имеется преобразователь напряжения, обеспечивающий питание видеооборудования напряжением 12В постоянного тока.
При необходимости термокожух комплектуется адаптером крепления АК-С (на опору) и АК-У (на угол строения).

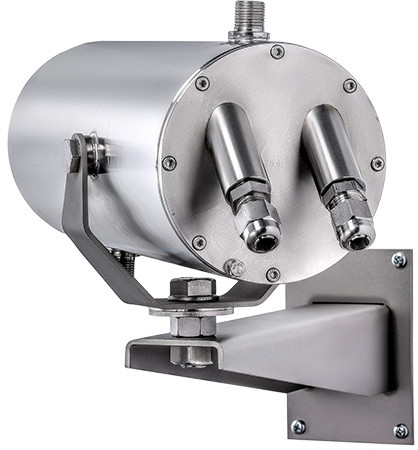

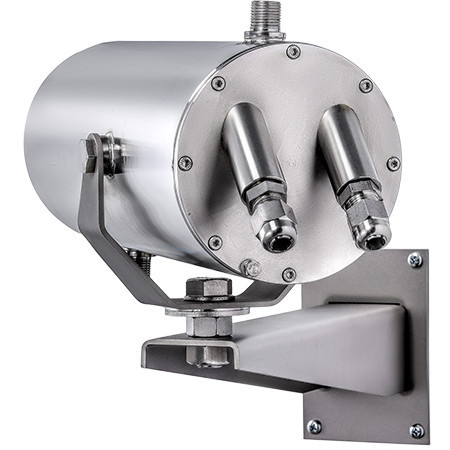

Вводное устройство термокожуха выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
Термокожух комплектуется соответствующими: адаптером крепления на опору или адаптером крепления на угол строения и вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства и адаптеры крепления не входят в стоимость термокожуха).

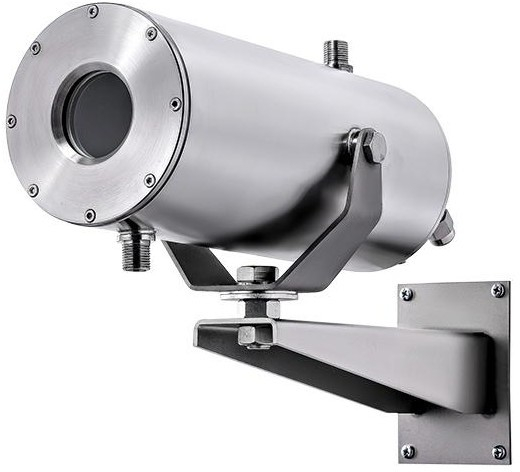

Крепление термокожуха осуществляется с помощью кронштейна (в комплекте поставки).
Длина корпуса термокожуха по заявке потребителя может быть изменена.
- -07-В разн взрыво (термокожух, охлажд 12-24_220В IP66 -60+50 ) 2018г паспорт
- вводы для извещ Эридан 2018г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
