БС

Артикул: 213307     Производитель: Спецсистемы

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Блок сопряжения, корп. пластм., ExiallCT6, IP54

Нет на складе
К сравнению

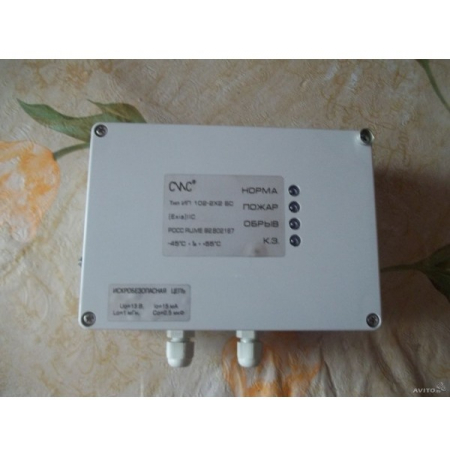

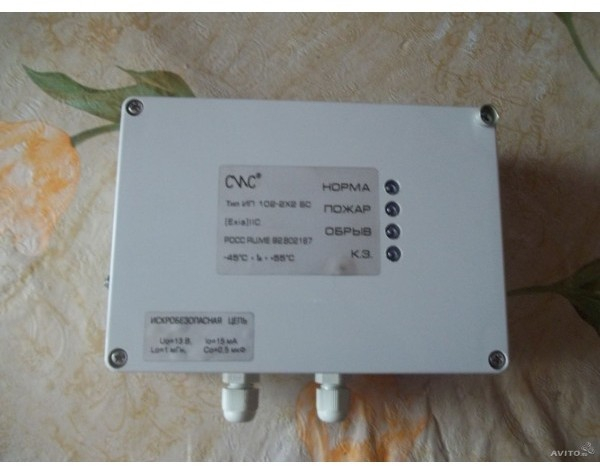

БС - блок сопряжения в пластмассовом корпусе, имеющий искробезопасный вход для подключения датчика пожарного термоэлектрического многоточечного ДПТ или датчика пожарного термоэлектрического точечного (трюмного) ДПТ-Т, коробки коммутационной КК (КК-01 – конечной, КК-02 – проходной) или устройства контроля конечного УКК.

В искробезопасную цепь БС так же подключаются извещатель пожарный ручной ИПР-К исп. 1 и датчик тепловой контактный ДТК.

К блоку БС также могут подключаться серийно выпускаемые контактные токонепотребляющие пожарные извещатели, отвечающие требованиям п.7.3.72 главы 7.3 ПУЭ (пожарные извещатели ИП103-1, ИП103-2 и т.п.), точечные датчики пожарные термоэлектрические типа ДПТ-Т, ДТК (ТУ4371-004-21333071-05), ДПС-038, ППС-013, ДТВГ и другие.

Блок сопряжения входит в состав извещателя ИП 102-2Х2 (0ExiaIICT6 или POExiaI-подземный).

БС предназначен для установки вне взрывоопасных зон и имеет маркировку взрывозащиты:

  • ExiaIIC - для закрытых помещений и наружных установок;
  • ExiaI – для подземных выработок рудников, шахт и их надземных строений, опасных по рудничному газу и (или) горючей пыли (исп. РО).

Блок сопряжения БС имеет несколько исполнений (указывается при заказе):

1.   По функциональному назначению:

  • БС (А) - «Аddi-T», с функциями контроля термо-ЭДС (дифференциальный канал) и электрического сопротивления линии датчика (максимальный канал) с определением состояния «Пожар» по превышению контролируемой величиной в одном из каналов заданного порога;
  • БС (М) - «Multi-T», с функциями контроля термо-ЭДС (дифференциальный канал) или электрического сопротивления линии датчика (максимальный канал) с определением состояния «Пожар» по превышению контролируемой величиной заданного порога только в одном из каналов.

2. По начальному состоянию контактов реле (КР) "Неисправность"(01) и "Пожар"(02):

  • исп.1 - НО (01) и НЗ (02);
  • исп.2 - НЗ (01) и НЗ (02);
  • исп.3 - НЗ (01) и НО (02);
  • исп.4 - НО(01) и НО (02).

3.   По количеству кабельных вводов (разъемов) в корпусе:

  • 2вв -     два кабельных ввода (стандартное исполнение);
  • 3 вв -    три кабельных разъема (спецзаказ);
  • 3р -      три электрических контактных разъема типа ОНЦ (спецзаказ).

4.   По формированию световых и электрических сигналов:

  • 2 - «Addi-T» с формированием световых и электрических сигналов «Норма», «Пожар», «Обрыв», «КЗ»;
  • 3.1 - «Addi-T» с формированием световых и электрических сигналов «Норма», «Пожар», «Нагрев ДПТ», «Неисправность»;
  • 4 - «Multi-T» с формированием световых и электрических сигналов «Норма», «Пожар Д»,«Пожар М», «Нагрев ДПТ», «Неисправность».

5.   По области применения:

  • РО - подземные рудники и шахты, опасные по рудничному газу и горючей пыли (маркировка взрывозащиты ExiaI);
  • РС (РР) - морские (речные) суда.

Для обеспечения устойчивой работы блок сопряжения БС имеет схему заземления.

Необходимо проводом (сечения не менее 2 мм2) соединить винт заземления на БС с контуром заземления объекта защиты.


Технические характеристики
Техническая документация

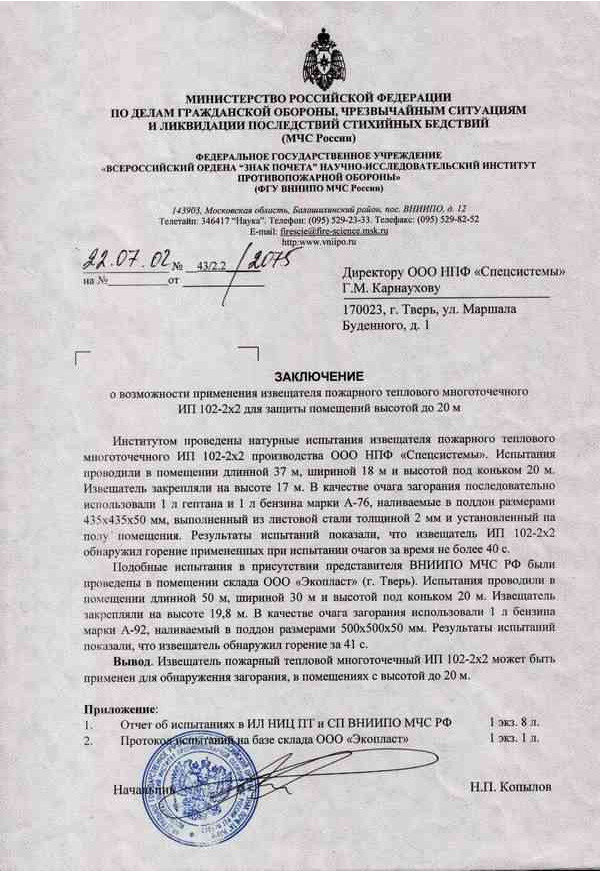

Сертификаты
Маркировка взрывозащиты:
ExiaIIC или ExiaI
Максимально комутируемые напряжение/ток, В/А:
60/0,2
Реле выходы:
НО и НЗ в разных комбинациях
Материал:
Пластик
Напряжение питания, В:
9 - 27
Ток потребления. мА:
3
Диапазон рабочих температур, °С:
  -50...+55
Степень защиты, IP:
65
Габаритные размеры, мм:
190х140х60
Масса, кг:
0,5
БС
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
