БПЦ-IIB

Артикул: 224555 Производитель: Спецприбор

Контроль и управление исполнительными устройствами, установленными во взрывоопасной зоне с категорией взрывоопасной смеси IIA, IIB [Exiа]IIВ

13 560.00 р./шт.RUB

Уточнить цену

13560.00 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.

13017.60 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.

12475.20 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.

К сравнению

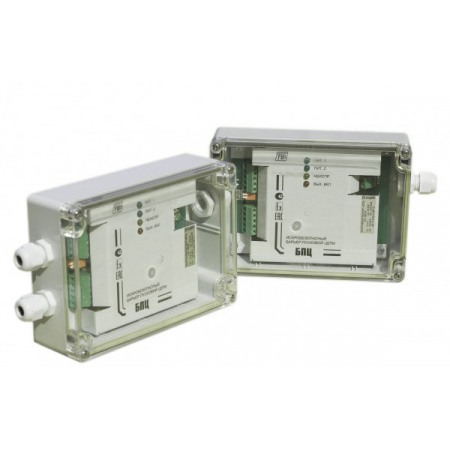

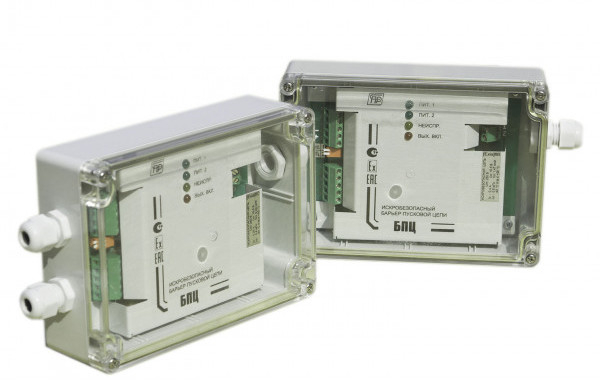

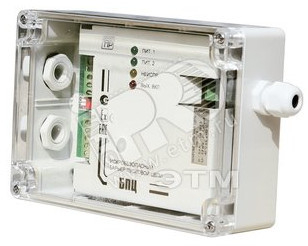

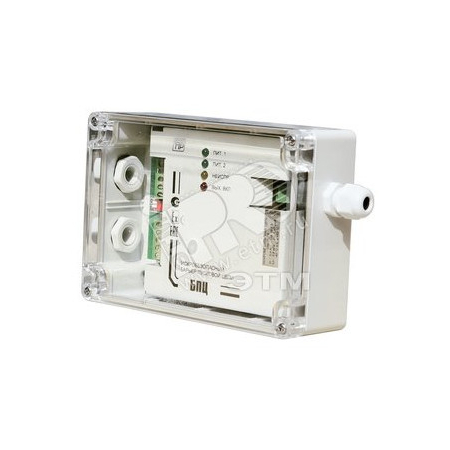

БПЦ-IIB - барьер искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления, установленного во взрывоопасной зоне категории (IIA, IIB).

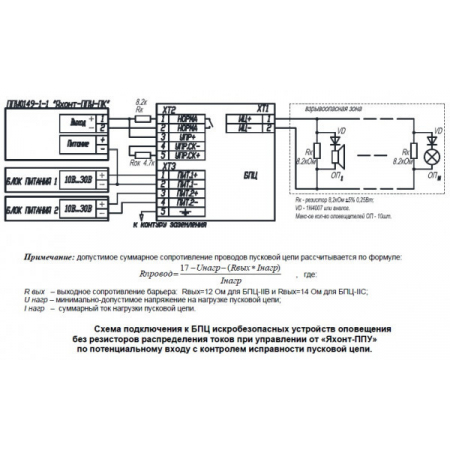

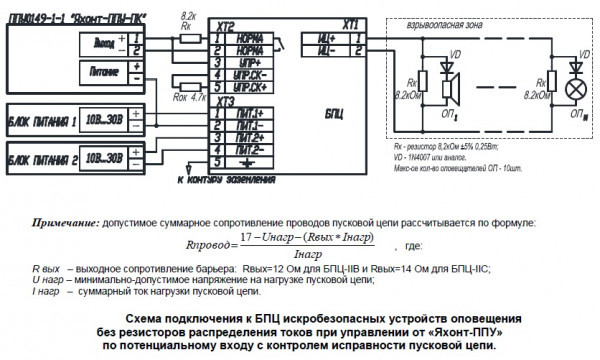

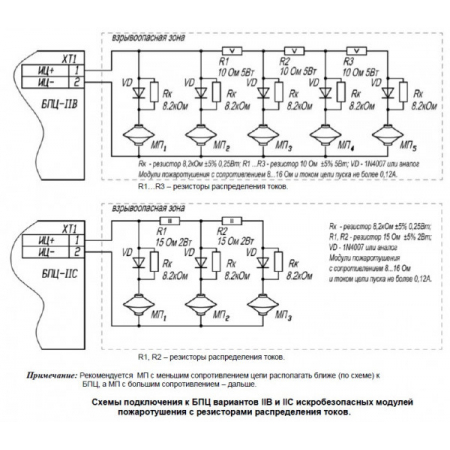

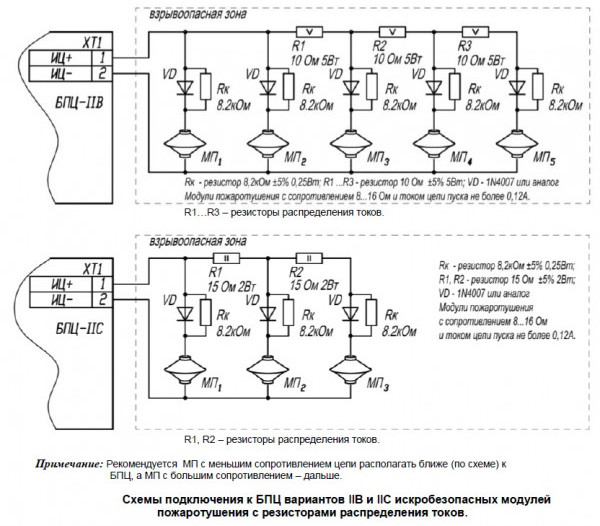

В качестве нагрузки в пусковой цепи могут быть следующие искробезопасные устройства: оповещатели, модули пожаротушения (МП), 4-х проводные извещатели и иные, удовлетворяющие требованиям совместимости по параметрам искробезопасности.

БПЦ может находиться в 2-ух режимах - контроля и пуска.

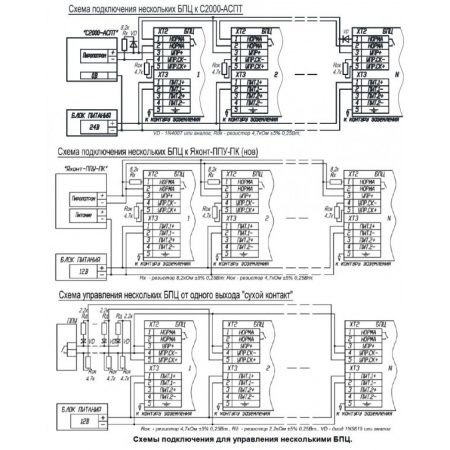

Перевод барьера из режима контроля в режим пуска осуществляется по электрическому сигналу.

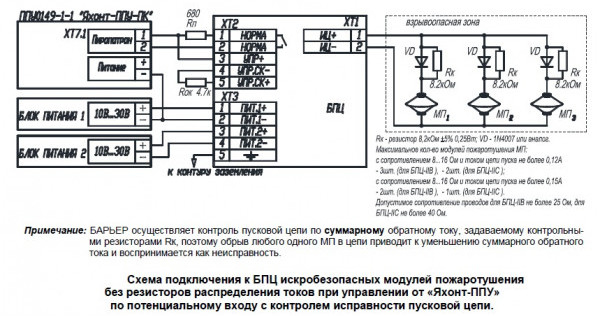

Таким сигналом может быть как замыкание выхода типа «сухой» контакт, так и выдача напряжения на линию управления.

В режиме контроля барьер обеспечивает:

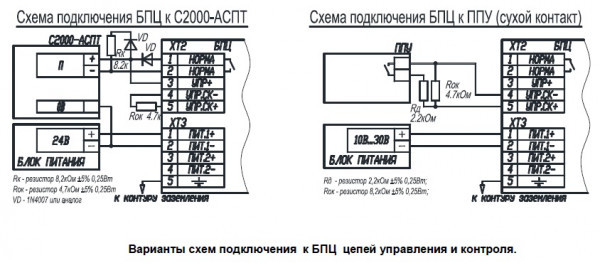

контроль цепи управления от «сухого» контакта ПУ до БПЦ на обрыв и короткое замыкание;

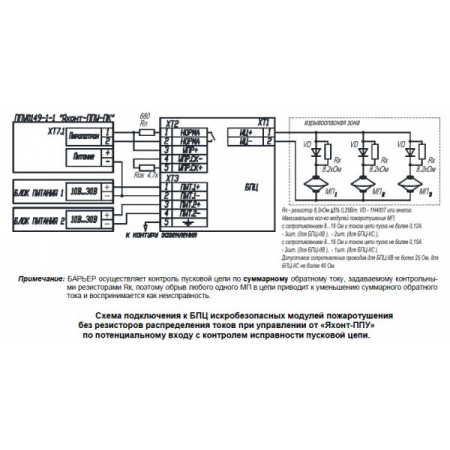

контроль цепи пуска с несколькими (МП) на обрыв малым током обратной полярности;
световую индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
сигнализацию исправности цепей замыканием выходных контактов «НОРМА».

В режиме пуска барьер обеспечивает:

выдачу в цепь пуска прямого напряжения для обеспечения пускового тока;
световую индикацию запуска красным светодиодом «ПУСК».

Технические характеристики

Техническая документация

Сертификаты

Исполнение:

Искробезопасный

Пусковой ток, А:

0,55

Реле выходы:

1 (НО - сухой контакт)

Режим работы:

2 (контроль, пуск)

Количество гермовводов:

Количество светодиодов, шт.:

Номинальное сопротивление выносного резистора, кОм:

4,7; 8,2

Максимально комутируемые напряжение/ток, В/А:

60/0,25

Напряжение в ШС, В:

9 - 27

Управление прибором:

DIP - переключателями (2 шт.)

Возможность подключения неадресного оборудования:

АСПТ, устр. оповещ (УО), АСУТП, извещ.

Тип установки:

Накладной настенный

Материал:

Пластмасса

Цвет:

Светло-серый + прозрачный

Индикация:

Световая и звуковая (внешн. подкл.)

Напряжение питания, В:

DC (10 - 30)/1,2

Ток потребления. мА:

80 (контроль)/1100 (пуск)

Потребляемая мощность, Вт:

0,8 (контроль)/11 (пуск)

Диапазон рабочих температур, °С:

-40...+55

Степень защиты, IP:

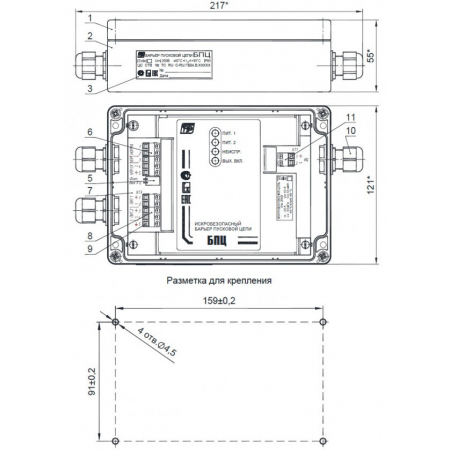

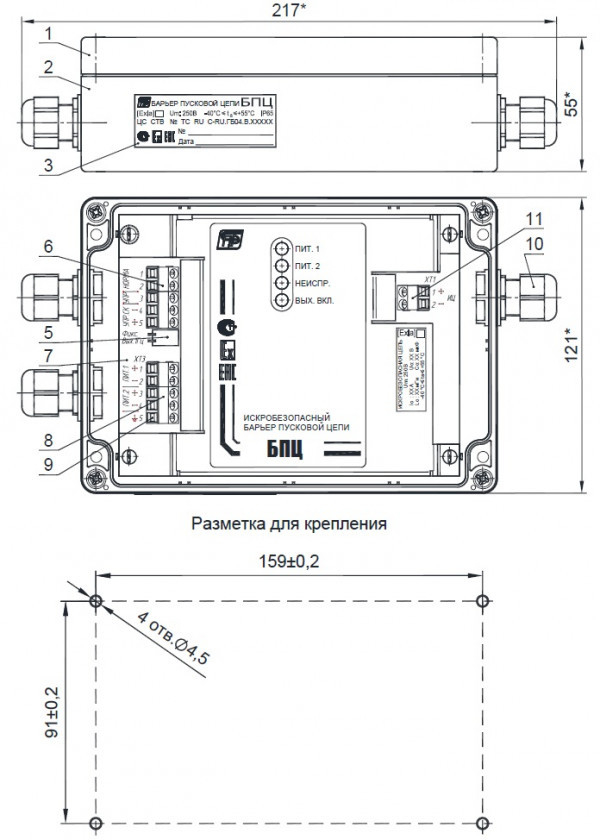

Габаритные размеры, мм:

220х125х55

Масса, кг:

0,7

Скачать БПЦ (барьер Искро Взрыво) руков 2016г

Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
