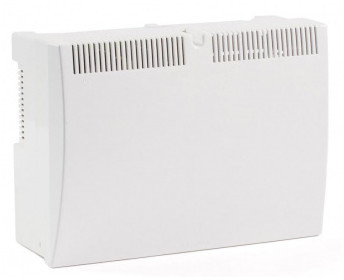

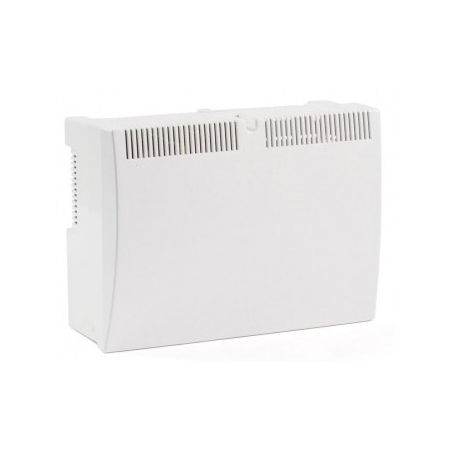

Резервированный источник вторичного питания «Бастион «Рапан» 24/5 для устройств, потребляющих постоянный ток с напряжением 24 В (номинально), работает в основном режиме — от сети при напряжении 175 В ~ 245 В AC, в резервном режиме — от подключенных батарей. Номинальный суммарный ток нагрузки — 4.5 А. Предельно допустимый (кратковременно, до 5 с.) ток нагрузки в основном режиме — 5 А.
Функциональность:
- Автоматический переход в резервный режим.
- Выходное напряжение на выходе — 20 В ~ 28 В DC.
- Контроль параметров входа и выхода программируемым PIC-контроллером.
- Подключение сторонних устройств через диагностический разъем.
- Мониторинг наличия АКБ.
- Защита нагрузки от неисправности источника./li>
- Адаптивная многоступенчатая система защиты выхода от перегрузки и аварийного замыкания выходных клемм.
- Защита аккумуляторов от глубокой разрядки.
- Защита от переполюсовки и короткого замыкания клемм АКБ.
- Холодный старт — включение на заряде АКБ.

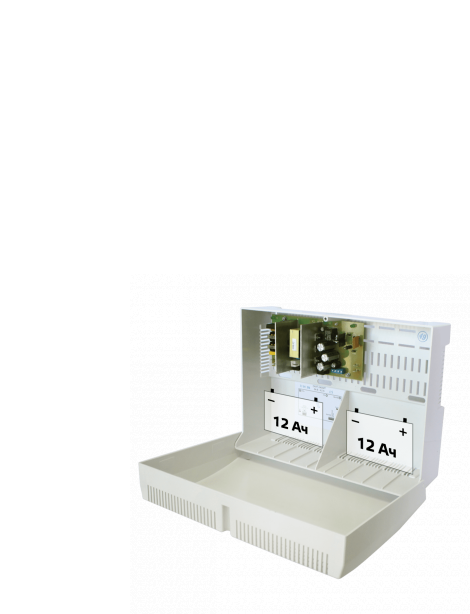

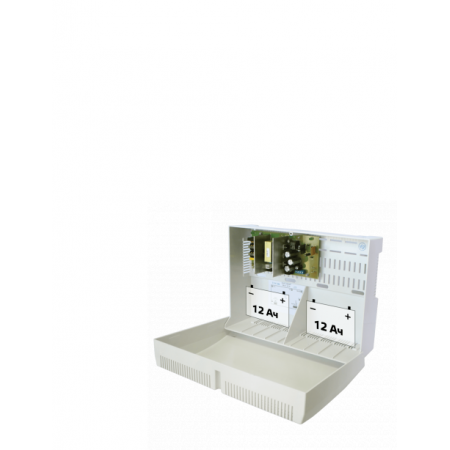

«Рапан» 24/5 оснащен релейным выходом (до 60 В, до 50 мА), платой с колодками «Сеть», «Выход», «АКБ» и «Наличие сети», контактами «Пуск», светодиодными индикаторами напряжения сети и выхода, отсеками для размещения двух герметичных свинцово-кислотных батарей 12 В емкостью 7 А·ч ~ 12 А·ч (приобретаются отдельно). Энергопотребление от сети без нагрузки и АКБ — 5 ВА. В комплект входит набор перемычек, ответные части к разъемам «АКБ», «Выход 24 В», «Релейный выход» и «Сеть». Защита пластикового корпуса от пыли и влаги — IP20. Рабочие температуры — –10 ºС… +40 ºС. Размер — 333×240×134 мм, вес — 1.2 кг.
