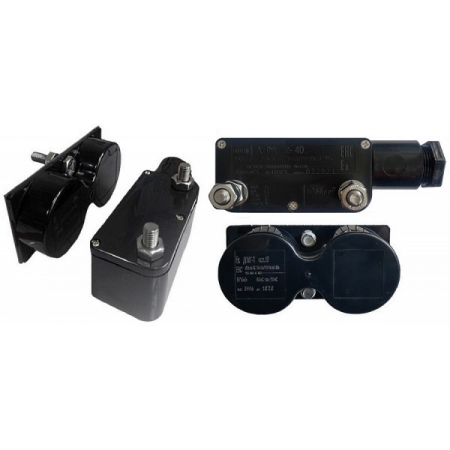

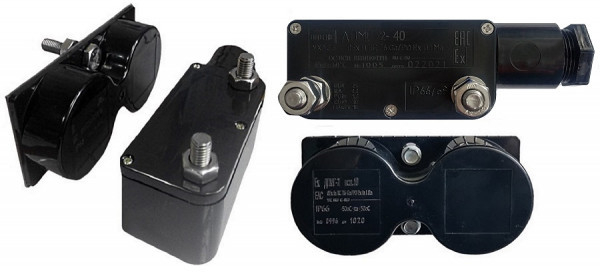

Извещатель магнитоконтактный ДПМГ-2-100 Ex

Артикул: 234202

Магнито-контакт

13 594.40 р./шт.

(с НДС)

0 р.

В корзину

Запросить КП на крупный опт

Датчик положения магнитогерконовый взрывозащищенный. Степень защиты оболочки IP66/IP68. Контакты гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм и гарантированно разомкнуты на расстоянии 160 мм.

Характеристики:

Производитель: Магнито-контакт

Маркировка взрывозащиты 0ExiaIICT6Ga или POExiaIMa
Исполнение Искробезопасный
Тип контактов (НО НЗ) 1 (НО) + 1 (НЗ - тампер)
Расстояние отпускания, мм 100 и менее
Расстояние срабатывания, мм 160 и более
Максимально комутируемые напряжение/ток, В/А 250/2
Диаметр, мм 6 - 10 (кабель)
Материал Антистатич. пластик
Допуск соосности извещателя и магнитного геркона, мм До 10
Мощность нагрузки,Вт До 30
Тип изделия Извещатель магнитоконтактный взрывозащищенный
Дополнительное оборудование Кронштейны (К-02 и К-03 приоб)
Режим работы Круглосуточно
Тип установки Накладной
Рекомендованный кабель С медными жилами не менее 0,75 кв.мм
Разъем Болтовые контакты
Диапазон рабочих температур, °С -65...+60
Степень защиты, IP 66/68

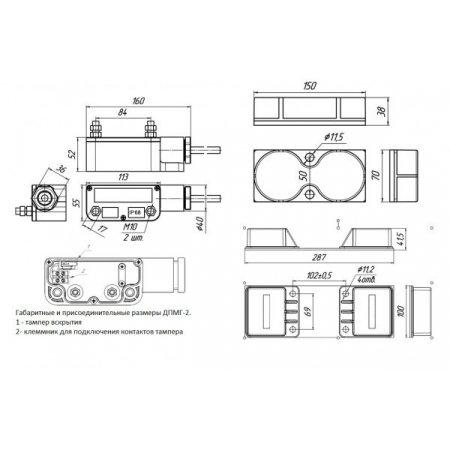

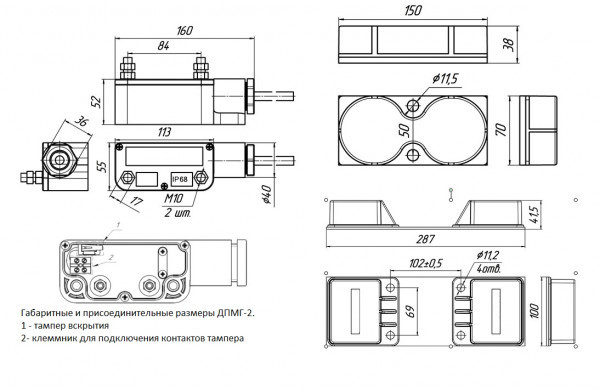

Габаритные размеры, мм 150х70х38 (магнит); 160х55х52 (геркон)
Масса, кг 0,5 (геркон)+2,75 (магнит)
Извещатель магнитоконтактный 1 шт

Описание:

ДПМГ-2-100Ех - извещатель охранный искробезопасный точечный магнитоконтактный взрывозащищённый (0ExiaIICT6Ga/РОExiaIMa) с нормально-открытого типа (НО) контактами, в антистатическом пластиковом корпусе, с болтовыми клеммами для подключения проводных выводов и предназначенным для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных (металлических) и не магнитопроводных (алюминиевых, деревянных и т.д.) материалов при выполнении различных технологических процессов во взрывоопасных зонах на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания контактов геркона.

Корпус исполнительного блока извещателей оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.

Срок службы извещателя не менее 8 лет.

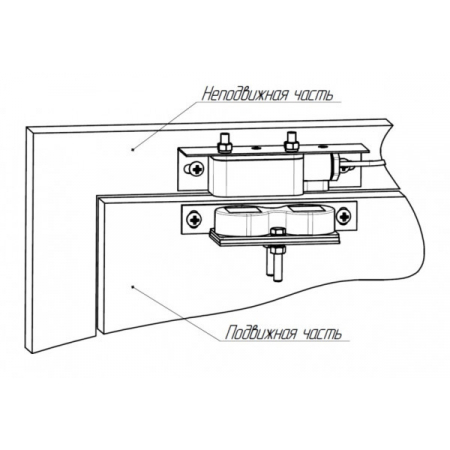

Извещатель предназначен для открытой установки на поверхности охраняемой конструкции (от -65 до +60⁰ С и IP66/68).

Контакты датчика ДПМГ-2-100Ех замыкаются при расстоянии между датчиком и магнитом до 100 мм и разомкнуты на расстоянии от 160 мм.

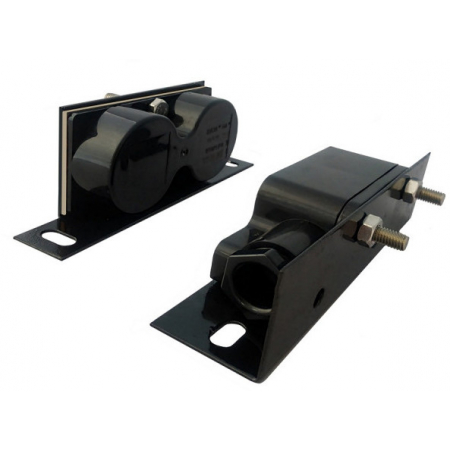

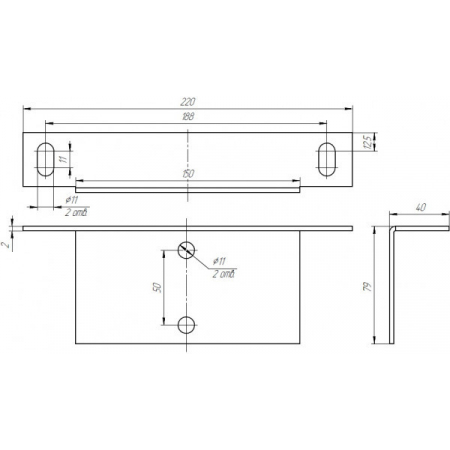

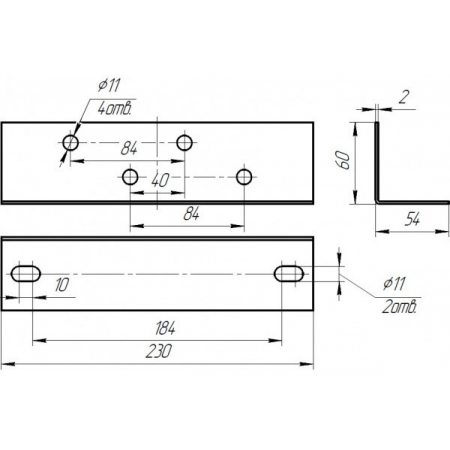

Для монтажа датчиков на поверхность охраняемого/контролируемого объекта рекомендуется применение специализированных крепежно-юстировочных кронштейнов (К 02 для блока магнита) и (К 03 для геркона).

Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты (БИСШ) АТФЕ.426439.001ТУ или (АБИ) ПАШК.426439.146ТУ (оба маркировки - [Exia]IIC/IIB), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Для подключения датчиков в шлейф производитель рекомендует использовать устройство соединительное (УСБ-Ех «СЕВЕР») АТФЕ.685552.001ТУ (маркировка 0ExiaIICT6), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Техническая документация

Сертификаты

Магнитоконтакт( обычн и взрыво извещ, коробки и др.) до 2025г

Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
