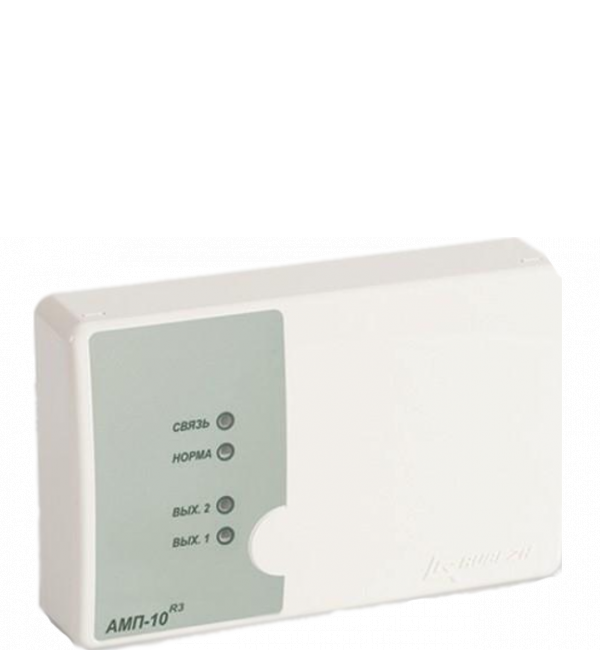

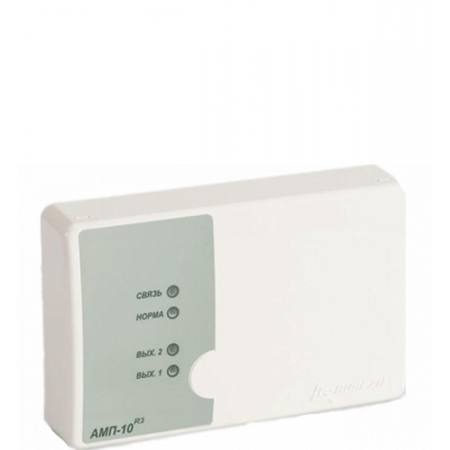

АМП-10 прот. R3

Артикул: 230627     Производитель: Рубеж
АМП-10 прот. R3АМП-10 прот. R3

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Метка адресная пожарная

Нет на складе
К сравнению




АМП-10 прот. R3  - метка адресная пожарная предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибо «Рубеж-2 ОП прот. R3».

Адресная пожарная метка является программируемым устройством.

Конфигурация задается пользователем с приемно-контрольного прибора или ПКУ-1 прот.R3.

Метка адресная АМП-10 прот.R3 обеспечивает:

  • контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
  • управление устройствами оповещения - световыми табло и звуковыми оповещателями (через УПН - устройство подключения нагрузки - 2шт. в комплекте);
  • различные режимы работы питающих выходов;
  • управление внешними устройствами с помощью 2-ух НЗ реле по командам с ППКОП  или СКУД.

Питание модуля осуществляется от внешнего источника питания 12 или 24 В.

Адресные линии связи гальванически развязаны с цепями питания адресной метки.

В шлейф включается не более 2-ух ИПДЛ.

В системе адресная метка представляет собой четырнадцать отдельных логических устройства с соответствующим количеством занимаемых адресов:

  • 10 шлейфов сигнализации;
  • 2 выхода с контролем целостности цепи;
  • твердотельных оптоэлектронных реле (НЗ) - 2шт.

Адресная метка АМП-10 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).


Технические характеристики
Техническая документация
Сертификаты
Количество ШС:
10 (неадрес дым., тепл., охр. извещ)
Коэффициент вероятности безотказной работы, не менее:
0,98
Максимальная длина линии связи, м:
100 (устр.), 1000 (RS-485)
Количество подключаемых извещателей:
10х30
Максимально комутируемые напряжение/ток, В/А:
125 (DC и AC)/0,1
Реле выходы:
2 (НЗ)
Напряжение в ШС, В:
21,6 - 26,4
Количество светодиодов, шт.:
4
Номинальное сопротивление выносного резистора, кОм:
4,7
Материал:
ABS-пластик
Интерфейс:
RS-485 (2 шт.)
Цвет:
Белый+серый
Тестирование (проверка) работы:
Встр. кнопкой
Количество приборов, подключаемых к линии интерфейса RS-485:
До 50
Крепление:
На DIN-рейку (планка приоб.)
Интеграция с оборудованием или ПО:
ПКУ-1 прот. R3, ПО FireSec3
Дополнительное оборудование:
Подкл. табло, свето и звук. оповещ., УПН
Индикация:
Световая
Напряжение питания, В:
10,5 - 30
Ток потребления. мА:
60
Потребляемая мощность, Вт:
2
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-25...+55
Степень защиты, IP:
20
Габаритные размеры, мм:
108х170х42
Масса, кг:
0,2
