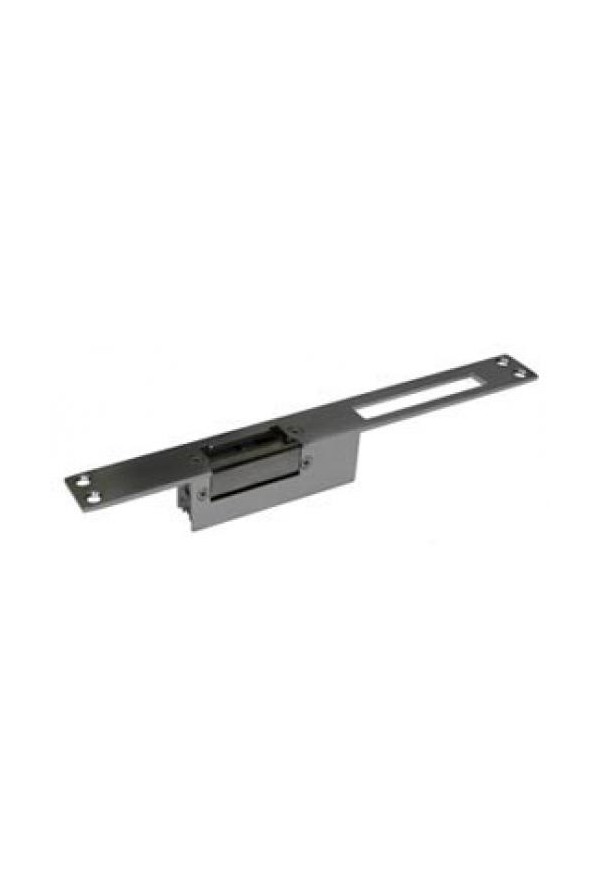

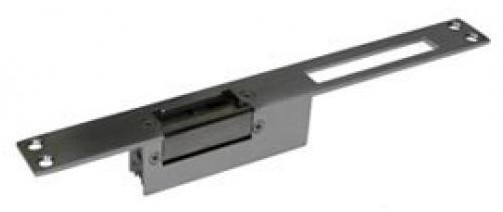

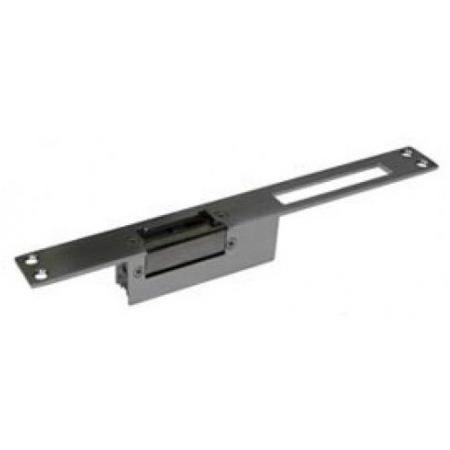

Дверная защелка ST-SL132 предназначена для работы в составе систем контроля доступа с электронным управлением блокировкой дверей.
Устройство выпускают в НЗ-исполнении, используются совместно с обычными замками с косым ригелем и врезаются в дверной косяк вместо ответной части.
Благодаря такому монтажу электрозащелки не нарушают общий дизайн дверной коробки, а симметричная конструкция позволяет устанавливать их как на правые, так и на левые двери.
ST-SL132 является удачным решением для уже эксплуатирующихся дверей с механическими замками, когда их необходимо поставить под контроль системы ограничения доступа и при этом минимизировать затраты на покупку оборудования и переделку дверных конструкций.
Принцип действия моделей нормально закрытого типа:
Для управления состоянием НЗ электрозащелки концы обмотки встроенного в нее электромагнита выводятся на клеммы, через которые устройство подключается к плате коммутации системы контроля доступа и/или к кнопке выхода.
При подаче напряжения на электромагнит якорь устройства притягивается к сердечнику, а закрепленный на якоре язычок разблокирует косой ригель механического замка, находящийся в выдвинутом положении. Когда электрозащелка обесточивается, пружина возвращает поворотный элемент в положение «закрыто» и устройство блокирует ригель замка.
Нормально-закрытые защелки Smartec предназначены для установки на межкомнатные двери тех объектов, где необходима надежная блокировка прохода в случае аварийного отключения электропитания.
При этом следует иметь в виду, что дверные конструкции, на которых установлены электрозащелки НЗ-типа, должны быть оснащены внутренними фалевыми ручками, которые позволяют при аварийном отключении электричества открыть дверь изнутри помещения без использования ключа.
Возможность установки на правые и левые двери:
По своей конструкции ST-SL131/132 являются симметричными устройствами и могут устанавливаться на двери, открывающиеся как в правую, так и в левую сторону. Чтобы определить направление открытия двери, нужно встать с той стороны, где видны дверные петли, и посмотреть, в какую сторону (влево или вправо) движется дверное полотно. За счет симметричного исполнения, эти электрозащелки могут фиксировать и замки, установленные в горизонтальном положении.
Высокая надежность и низкое энергопотребление:
Установка ST-SL131/132 в неподвижный косяк дверной коробки позволяет исключить необходимость соединения кабеля между дверным полотном и рамой – самого уязвимого места при использовании электромеханического замка. Это снижает требования к механическим параметрам кабеля и исключает необходимость проверки соединения и его ремонта во все время эксплуатации. Фиксируя и разблокируя обычные замки, электрозащелки ST-SL131/132 потребляют небольшое количество электроэнергии, благодаря незначительному перемещению поворотного элемента и отсутствию трения о выдвинутый ригель дверного замка.
Простое подключение к устройствам СКУД:
Любая ЭМЗ марки Smartec подключается к контроллеру СКУД или кнопке «выход» обычным электрокабелем, прокладываемым внутри дверного косяка. Более того, используя электрозащелки в рамках СКУД, можно ограничиться уже установленными на двери механическими замками и сэкономить средства, требующиеся для оснащения объекта, например, электромоторными замками.
Ответная часть:ST-SL120DL или ST-SL010DL
