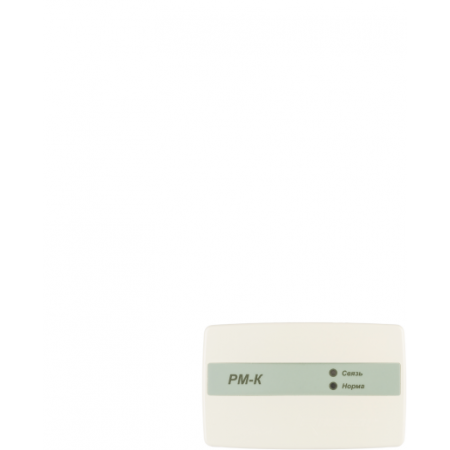

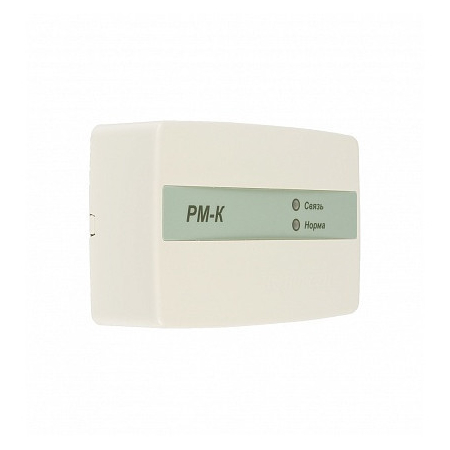

РМ-2К

Артикул: 216407     Производитель: Рубеж
РМ-2КРМ-2КРМ-2КРМ-2КРМ-2КРМ-2К

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Релейный модуль с двумя реле. Все характеристики аналогичны РМ-1К. Занимает 2 адреса в системе.

Нет на складе

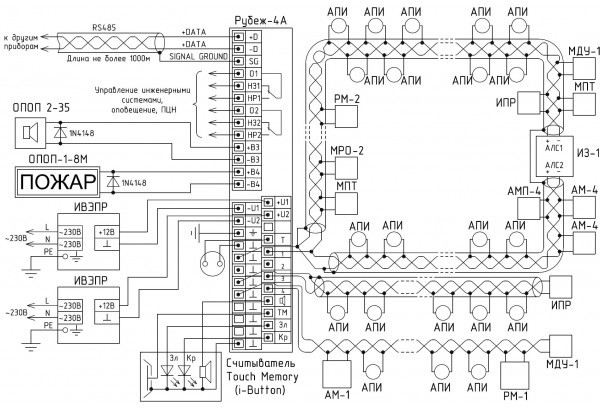

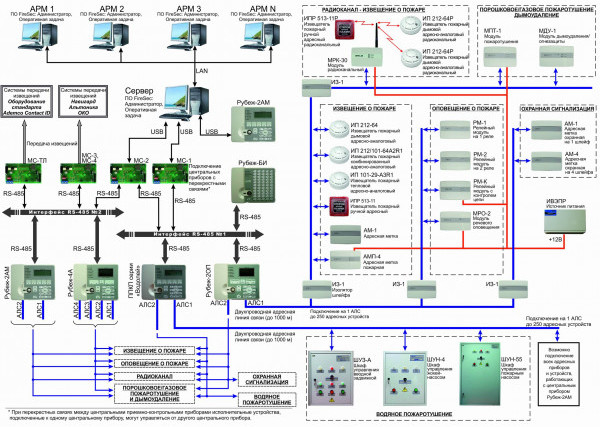

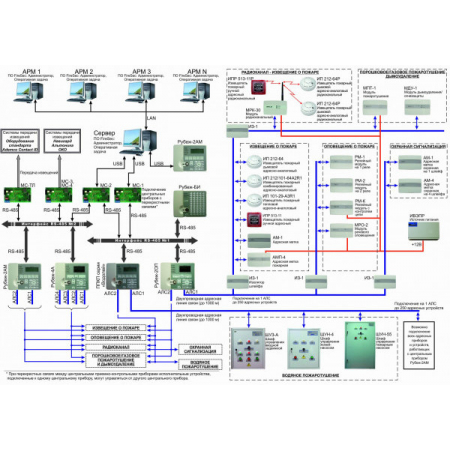

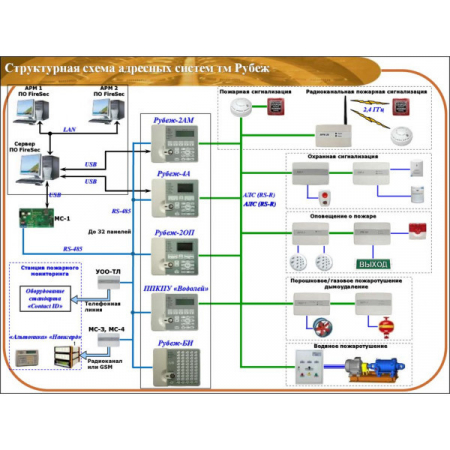

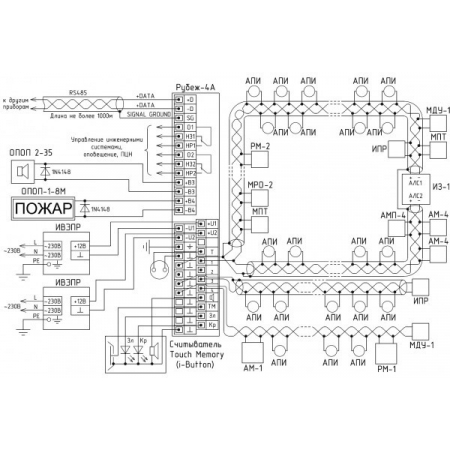

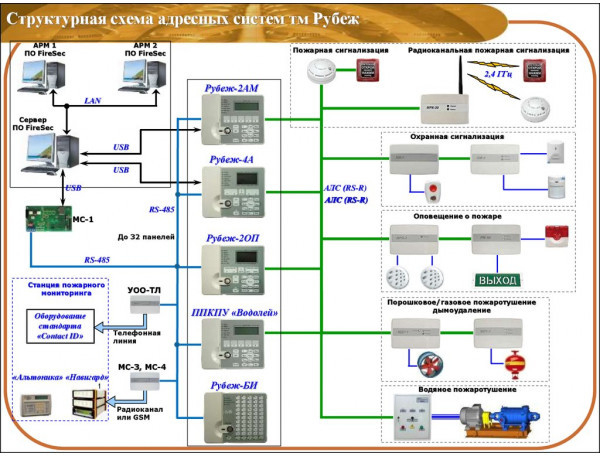

РМ-2К - адресный релейный модуль на 2 выхода (НО) предназначен для управления исполнительными устройствами, входящими в состав адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресный релейный модуль является программируемым устройством.

Конфигурация задается пользователем с приемно-контрольного прибора, программатора адресного (ПКУ-1) или с помощью ПО «FireSec Pro».

Модуль представляет собой дистанционно управляемый переключатель.

Режим переключения каждого релейного выхода с частотой 0,5 Гц.

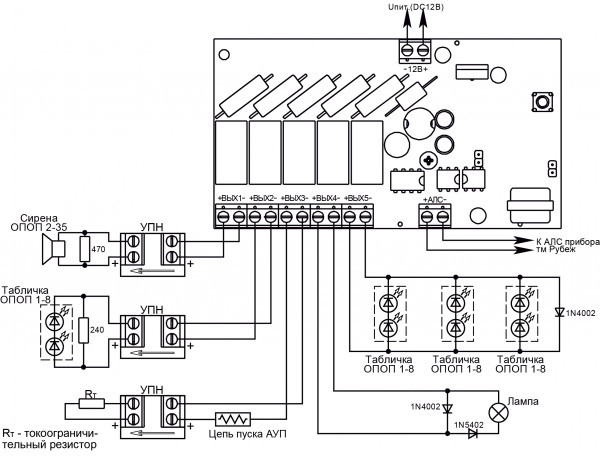

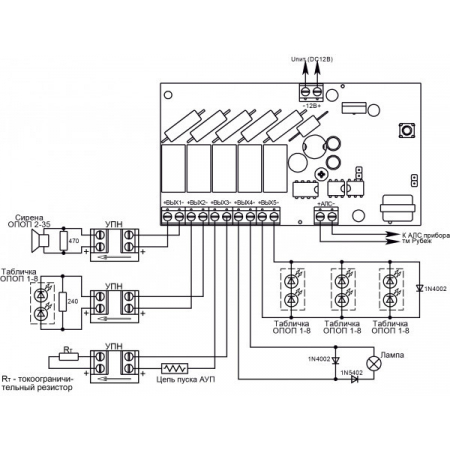

Релейный модуль комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв.

Вместо УПН для контроля цепи можно использовать диоды типа 1N4002...1N4007 и 1N5402...1N5408.

Адресный релейный модуль обеспечивает подключение и настройки:

  • информационных световых табло (ОПОП 1-8 либо аналогичных);
  • оповещателей звуковых (ОПОП 2-35 либо аналогичных);
  • оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
  • различных устройств АСУТП, управление которыми возможно на релейном уровне;
  • настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора;
  • контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются от внешнего источника питания (10,5 - 28,5В).

Релейный модуль имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).


Технические характеристики
Техническая документация

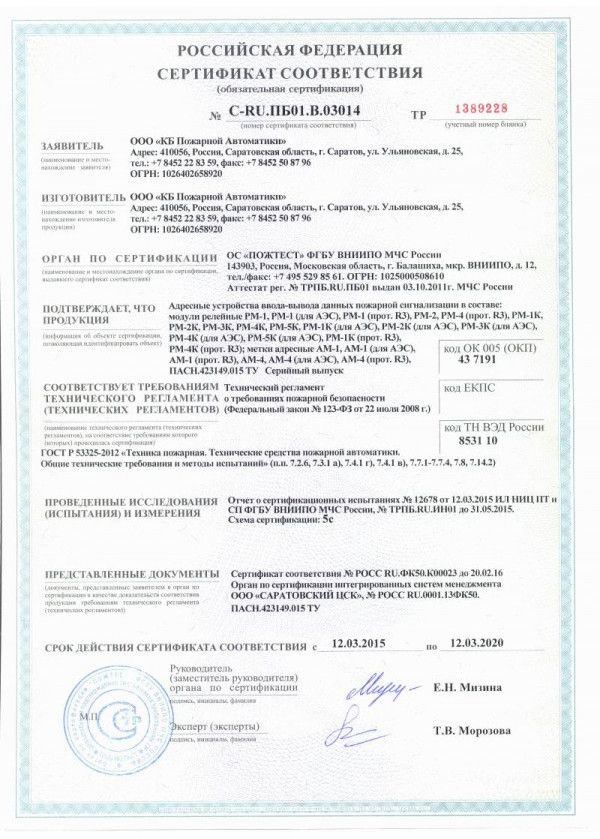

Сертификаты
Количество выходов:
2
Коэффициент вероятности безотказной работы, не менее:
0,98
Максимально комутируемые напряжение/ток, В/А:
12 и 24/2 (общий ток - до 5)
Количество светодиодов, шт.:
2
Реле выходы:
2 (НО)
Максимальная длина линии связи, м:
30 (устр.), 1000 (RS-485)
Материал:
ABS-пластик
Интерфейс:
RS485
Цвет:
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485:
До 250
Крепление:
На DIN-рейку (планка приоб.)
Интеграция с оборудованием или ПО:
ПКУ-1, ПО FireSec
Дополнительное оборудование:
Подкл. табло, свето и звук. оповещ., УПН
Индикация:
Световая
Напряжение питания, В:
10,5 - 28,5
Ток потребления. мА:
130
Потребляемая мощность, Вт:
3
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-25...+60
Степень защиты, IP:
20
Габаритные размеры, мм:
125x78x37
Масса, кг:
0,15
РМ-2К
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
