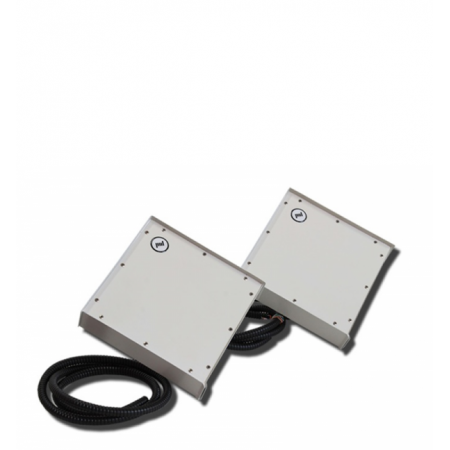

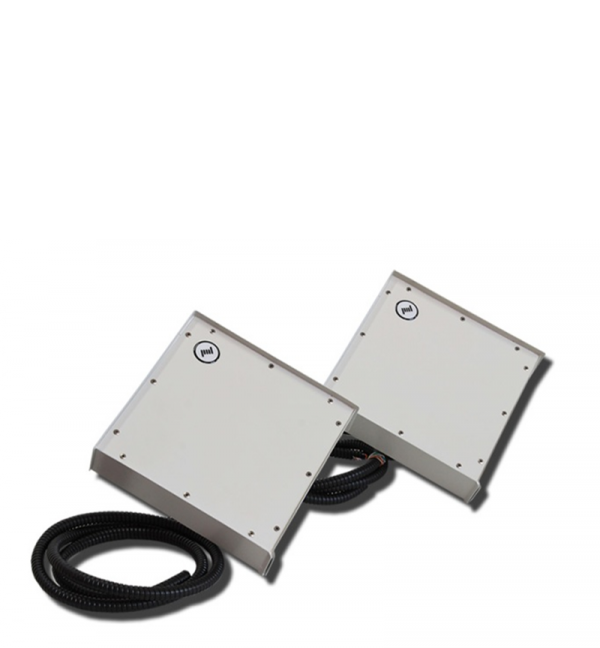

Призма-3-10/300

Артикул: 230941     Производитель: Омега-Микродизайн
Призма-3-10/300Призма-3-10/300Призма-3-10/300
Радиоволновый (радиолучевый) извещатель. Частота 9,4 ГГц (10,55 ГГц). Степень защиты корпусов IP67. Зона обнаружения от 3 до 300м.
46 400.00 р./шт.RUB
Уточнить цену
46400.00 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
43616.00 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
40832.00 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.




Призма-3-10/300 - радиоволновый (радиолучевый) периметровый, двухпозиционный извещатель с синхронизацией по радиолучу, выбором чувствительности на лицевой панели или переключением провода БПРМ, с встроенной грозозащитой до 1000В, рабочей частотой -  9,4 ГГц (10,55 ГГц), степенью защиты корпуса - IP67, напряжением питания - DC (10 - 36)В, зоной обнаружения: длиной от 3 до 300м, шириной от 0,5 до 3,5м; температурой эксплуатации от -50 до +500С, предназначенным для контроля зон непосредственно на полотне заграждений, стенах зданий и сооружений, участков вдоль столбов и прямолинейных открытых участков и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения.

Особенности:

  • не требуется отодвигать зону обнаружения от заграждений, она может формироваться непосредственно на полотне заграждений, стен зданий и других сооружений;

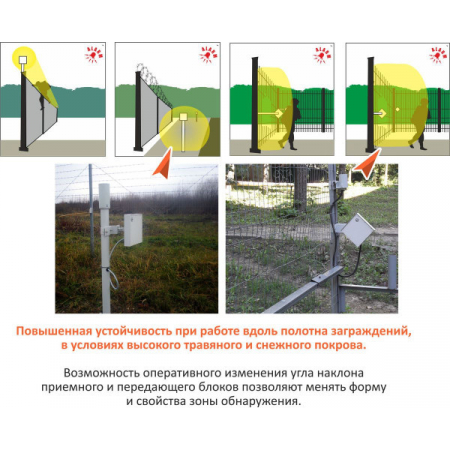

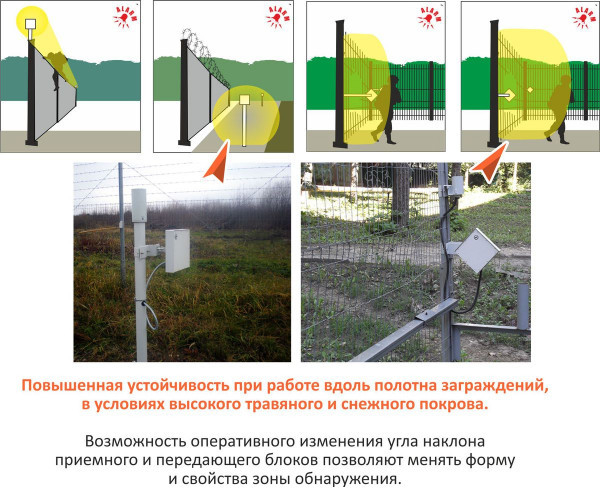

  • настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей - заграждений, стен, крыш и т. п.;
  • до 4 частотных литер;
  • связь с ППК размыканием «сухих» контактов нормально - замкнутого реле;
  • зона обнаружения не «перетекает» на сопредельную территорию, на внешнюю сторону даже радиопрозрачных заграждений;
  • извещатель не требует сезонных регулировок.

Ширина зоны обнаружения зависит от расстояния между передающим и приемным блоками и установленной чувствительности.

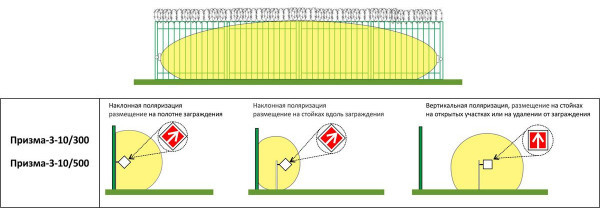

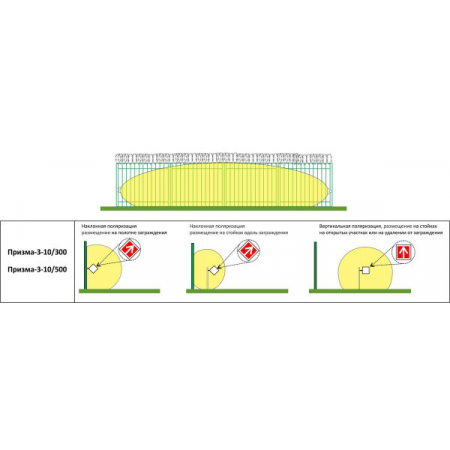

Зона обнаружения имеет форму эллипсоида вращения с большой осью, совпадающей с условной прямой линией, соединяющей передающий и приемный блоки извещателя.

Для крепления извещателей на заграждения использовать стойку (СТ-1, СТ-2, СТ-3 и др. - приобретаются отдельно) или/и следующие узлы крепления: КВЗ-3/0,2 (в комплектации) и другие (приобретаются отдельно) или аналогичные других производителей.

 При длине присоединённой к зажимам БПРМ линии более 250м, необходимо использовать распредкоробки типа КС, КСУМ с встроенной грозозащитой.


Технические характеристики
Техническая документация

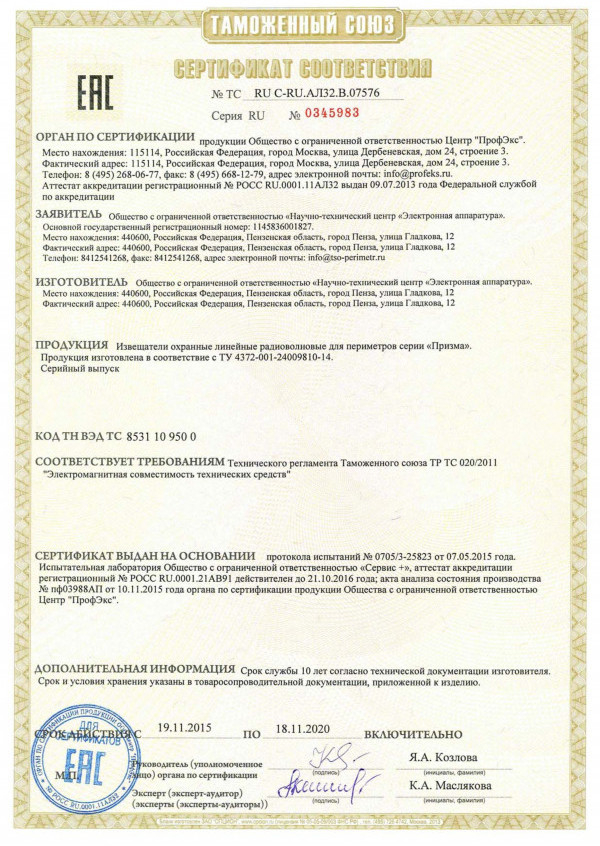

Сертификаты
Длина зоны обнаруженния (не более), м:
3 - 300
Скорость обнаруживаемого объекта, м/с:
0,1 - 10
Ширина зоны обнаружения, не более, м:
0,5 - 3,5 (по верт. и по гориз.)
Реле выходы:
1 (сухой контакт)
Количество светодиодов, шт.:
2
Максимальная длина линии связи, м:
250 (свыше с исполь. распредкоробки с грозозащитой)
Количество рабочих частотных каналов:
4
Рабочая частота:
9,4 (10,5) ГГц
Рекомендованный кабель:
UTP cat 5e/6
Управление прибором:
Вручную (регуляторами)
Регулируемая ширина зоны:
Да
Встроенная грозозащита:
Да
Регулировка чувствительности:
Настраиваемая
Подключение:
Проводное
Индикация:
Световая
Напряжение питания, В:
DC (10 - 36)
Ток потребления. мА:
40
Разъем:
Клеммы зажимные
Диапазон рабочих температур, °С:
-50...+50
Степень защиты, IP:
67
Габаритные размеры, мм:
180х180х50
Масса, кг:
2х1
Призма-3-10/300
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
