Длина зоны обнаруженния (не более), м
3 - 200
Скорость обнаруживаемого объекта, м/с
0,1 - 10
Ширина зоны обнаружения, не более, м
0,5 - 5 (по верт. и по гориз.)
Реле выходы
1 (сухой контакт)
Количество светодиодов, шт.
2
Максимальная длина линии связи, м
250 (свыше с исполь. распредкоробки с грозозащитой)
Количество рабочих частотных каналов
4
Рабочая частота
9,4 (10,5) ГГц
Рекомендованный кабель
UTP cat 5e/6
Управление прибором
Вручную (регуляторами)
Встроенная грозозащита
Да
Регулируемая ширина зоны
Да
Тип изделия
Извещатель уличный охранный радиоволновый линейный двухпозиционный
Регулировка чувствительности
Настраиваемая
Подключение
Проводное
Индикация
Световая
Напряжение питания, В
DC (10 - 36)
Ток потребления. мА
40
Разъем
Клеммы зажимные
Диапазон рабочих температур, °С
-50...+50
Степень защиты, IP
67
Габаритные размеры, мм
270х51
Масса, кг
2х1
Призма-3-10/200Б

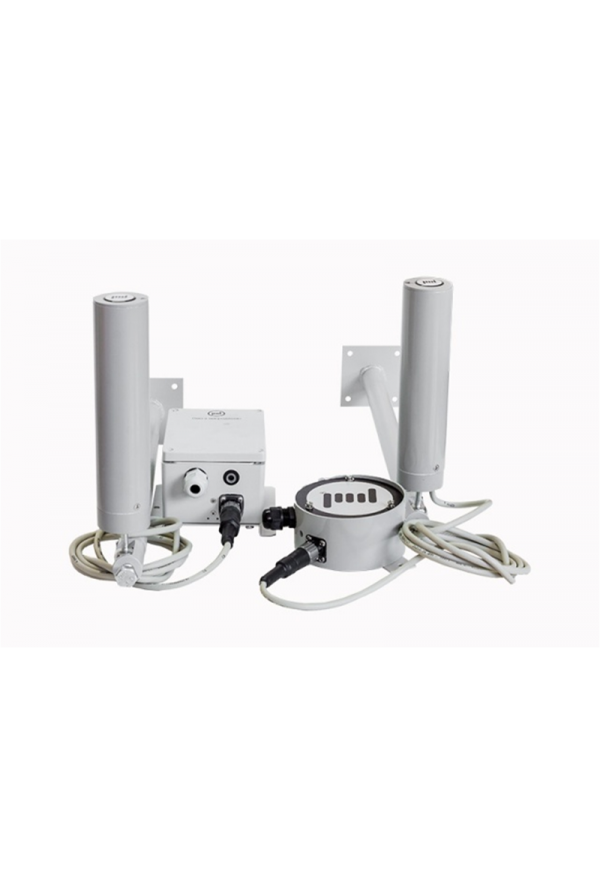

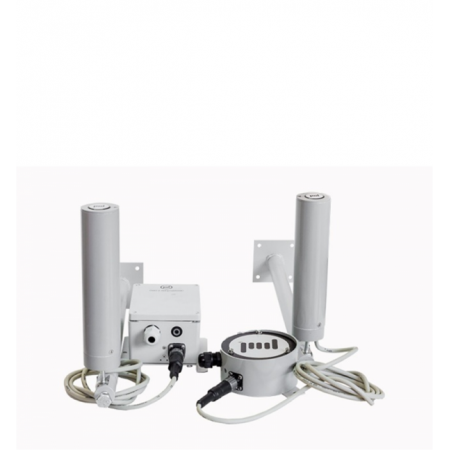

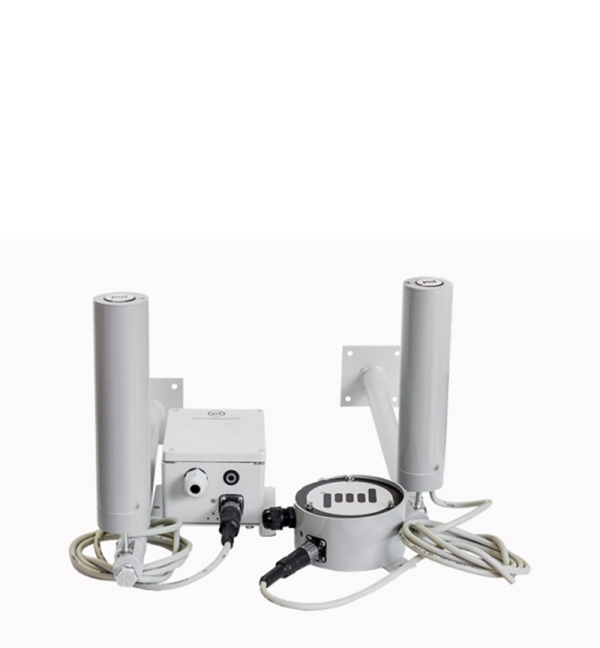

Призма-3-10/200Б - радиоволновый (радиолучевый) периметровый, двухпозиционный извещатель с синхронизацией по радиолучу, выбором чувствительности в отдельном блоке управления – БУПР с байонетными соединителями для подключения приемного блока, с встроенной грозозащитой до 1000В, рабочей частотой - 9,4 ГГц (10,55 ГГц), степенью защиты корпуса - IP67, напряжением питания - DC (10 - 36)В, зоной обнаружения: длиной от 3 до 200м, шириной от 0,5 до 5м; температурой эксплуатации от -50 до +500С, предназначенным для контроля зон непосредственно на полотне заграждений, стенах зданий и сооружений, участков вдоль столбов и прямолинейных открытых участков и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения.
Особенности:
- не требуется отодвигать зону обнаружения от заграждений, она может формироваться непосредственно на полотне заграждений, стен зданий и других сооружений;

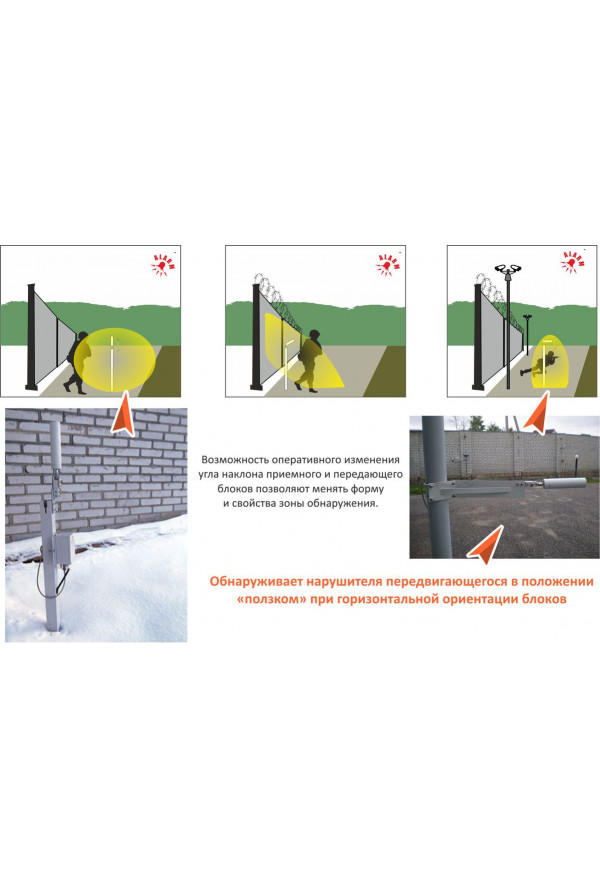

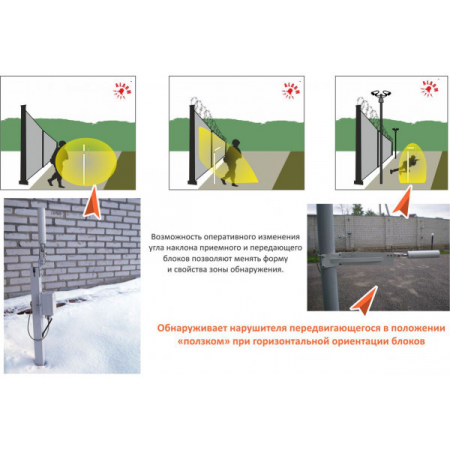

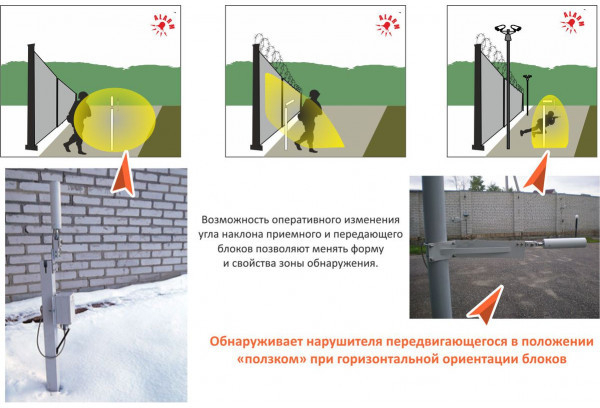

- настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей - заграждений, стен, крыш и т. п.;
- до 4 частотных литер;
- связь с ППК размыканием «сухих» контактов нормально - замкнутого реле;
- зона обнаружения не «перетекает» на сопредельную территорию, на внешнюю сторону даже радиопрозрачных заграждений;
- извещатель не требует сезонных регулировок.
Ширина зоны обнаружения зависит от расстояния между передающим и приемным блоками и установленной чувствительности.

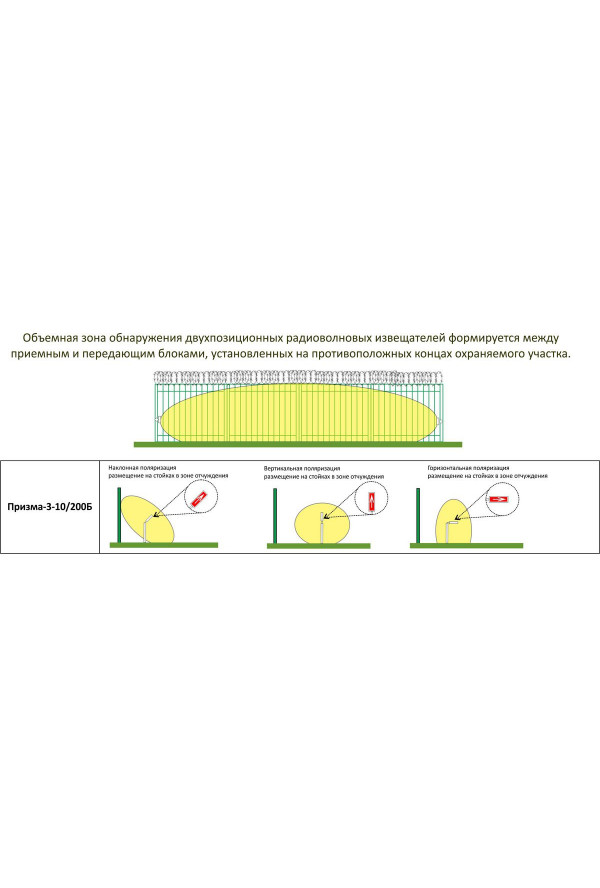

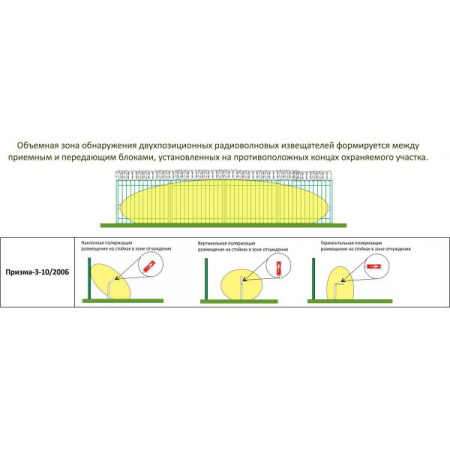

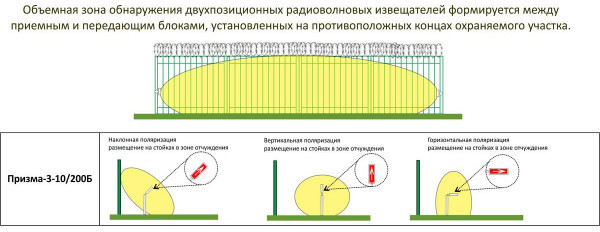

Зона обнаружения имеет форму эллипсоида вращения с большой осью, совпадающей с условной прямой линией, соединяющей передающий и приемный блоки извещателя.
Для крепления извещателей на заграждения использовать стойку (СТ-1, СТ-2, СТ-3 и др. - приобретаются отдельно) или/и следующие узлы крепления: КВЗ-3/0,2 (в комплектации) и другие (приобретаются отдельно) или аналогичные других производителей.
При длине присоединённой к зажимам БПРМ линии более 250м, необходимо использовать распредкоробки типа КС, КСУМ с встроенной грозозащитой.
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
