Маркировка взрывозащиты
По заказу
Исполнение
Для открытой прокладки кабеля
Диаметр отверстия , мм
11
Размеры кабеля, мм
4 - 11 (диаметр)
Дополнительное оборудование
Есть: защитн. пробка, уплотн. кольца
Тип изделия
Кабельный ввод для открытой прокладки кабеля
Присоединительная резьба
М16х1,5 длиной - 12мм
Материал
Нерж.сталь
Рекомендованный кабель
Обычный негорюч. кабель
Габаритные размеры
24/24 (под гаечный ключ)
Диапазон рабочих температур, °С
-70...+200 (зависит от вида взрывозащиты)
Степень защиты, IP
66/67/68/69 (по заказу)
Габаритные размеры, мм
26х58
Масса, кг
От 0,2 до 1,3
Кабельный ввод взрывозащищенный
1 шт

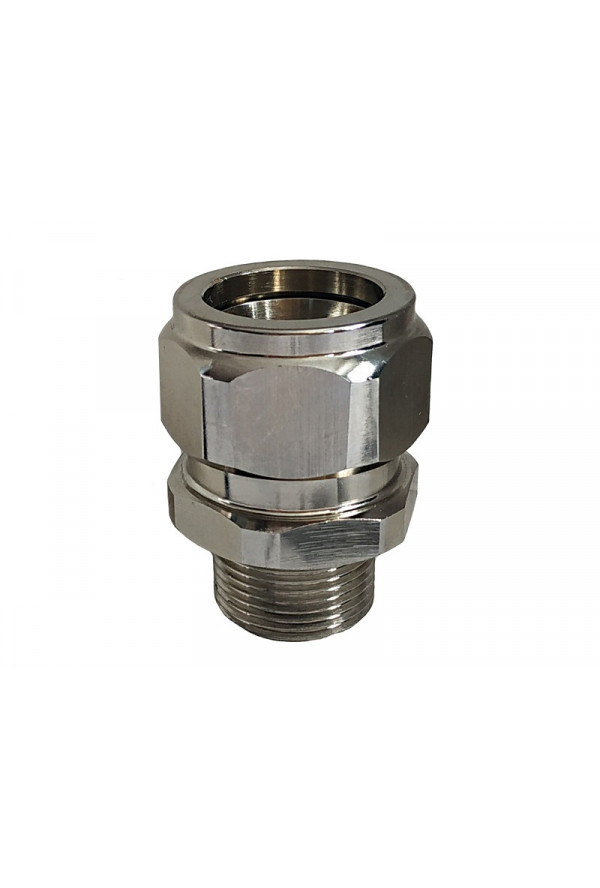

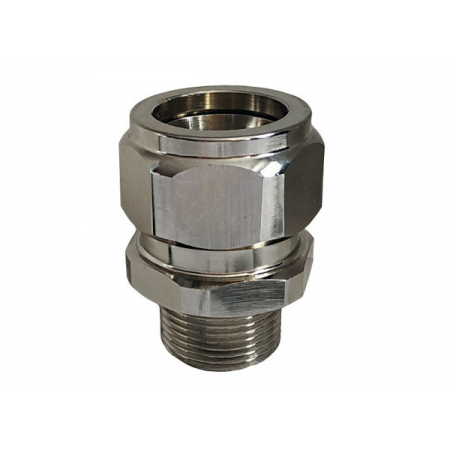

Кабельный ввод взрывозащищенный МКВМ М16К

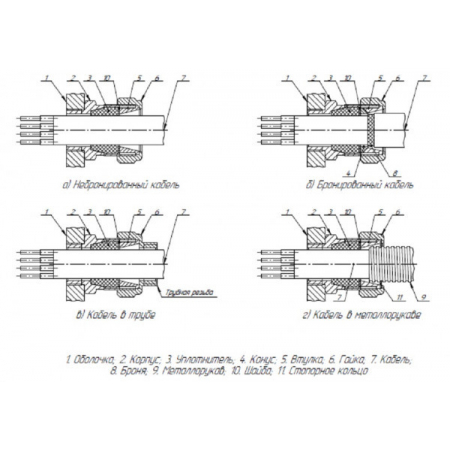

Ex МКВМ М16К - влагозащищённый (IP66/67/68/69 - указать в заказе), взрывозащищённый - указать в заказе (1ExdbIIСGb/PBExdbIMb/1ExeIIСGb/РПExeIMc/ExtbIIIСDb/2ExnRIICGc), из нержавеющей стали кабельный ввод для открытой прокладки кабеля, диаметром кабеля (4 - 11мм), с метрической (М) резьбой (М16х1,5 и длиной - 12мм ), защитной пробкой и комплектом уплотнительных колец (из смеси резиновой 3063) предназначен для ввода (прохода) электрических кабелей во взрывозащищённую оболочку изделий.
Защитная пробка (в комплекте поставки) используются для закрытия неиспользуемого кабельного ввода, предназначенного для подключения провода диаметром до 22мм.
Кабельный ввод может эксплуатироваться при температуре от - 70 до + 200°С и выпускается с видом взрывозащиты и его маркировкой (указывается при заказе):
- взрывонепроницаемая оболочка «d» по ГОСТ IEC (60079-1-2011) -1ExdbIIСGb/PBExdbIMb;
- повышенная защита вида «е» по ГОСТ 30610.7-2012/ IEC (60079-7-2006) - 1ExeIIСGb/РПExeIMc;
- от воспламенения пыли оболочками «t» ГОСТ IEC (60079-31-2013) - ExtbIIIСDb;
- взрывозащита вида «n» ГОСТ 31610.0-2014 (IEC60079-0:2011) - 2ExnRIICGc.
Вводы могут использоваться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC (60079-10-1-2011), классов 21 и 22 по ГОСТ IEC (60079-10-2-2011) в соответствии с маркировкой взрывозащиты.
Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категорий IIA-IIC, пылевые среды категорий IIIA-IIIC.
Средний срок службы кабельного ввода - не менее 16 лет.
- МКВМ разн (кабель вводы взрыво для различ кабелей и ИО-102 разн -70+200 IP68) паспорт 2020г
- Магнитоконт (взрыво оборуд) 2019г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
