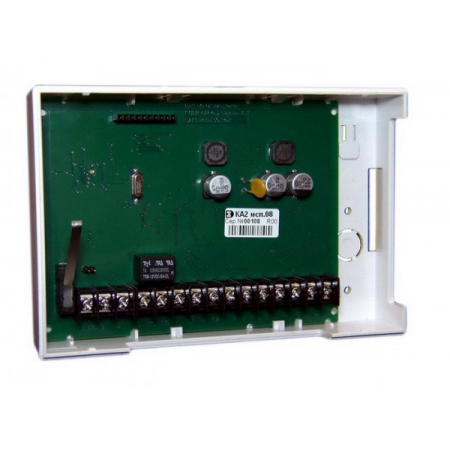

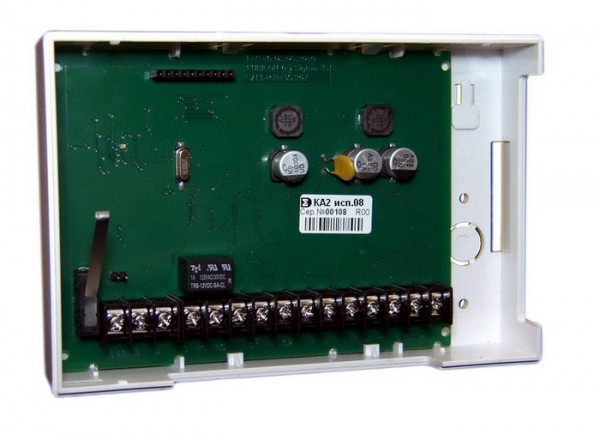

КА2 исп.08П
Артикул: 232280
Производитель: СИГМА-ИС
Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!
Контроллер адресных устройств. Подключение до 128 адресных устройств исп.08, 2 ввода питания, 2 линии связи RS-485, корпус IP54
Особенности
Предназначен для работы с БЦП исп.3С, 5С в составе ППКОПиУ 01059-1000-3 Р-08. Обеспечивает контроль состояний и сбор информации с адресных устройств (АУ) исп.08, подключенных к адресному шлейфу КА2 исп.08 и передачу информации в БЦП.
КА2 исп.08 П подключается к БЦП по интерфейсу RS-485.
Контроллер содержит дополнительно один релейный выход с контактами на переключение.
ОСНОВНЫЕ ФУНКЦИИ:
- контроль целостности адресного шлейфа;
- прием тревожных сообщений от извещателей в адресном шлейфе;
- управление адресными устройствами;
- формирование сообщений для устройств верхнего уровня;
- хранение конфигурации устройств подключенных к адресному шлейфу;
- отслеживание разрыва связи и подмены адресных устройств.
Технические характеристики
Техническая документация
Количество ШС:
1 (адрес. кольцевой) или 2 (адрес. радиальн.) + 2 (неадресн)
Количество светодиодов, шт.:
1
Реле выходы:
1 (НО и НЗ)
Максимальная длина линии связи, м:
1200 (RS-485)
Рекомендованный кабель:
2-х парный витой (экранир, неэкранир)
Количество адресных сигнальных/исполнительных устройств:
255 (ШС кольцо), 2х255 (ШС радиаль)
Время готовности к работе, с, не более:
5
Номинальное сопротивление выносного резистора, кОм:
5 - 20 (для оповещателей)
Рабочая скорость передачи, Бит/с:
7680; 15360
Интерфейс:
RS-485
Контроль линии (цепи):
Есть
Тип установки:
Накладной горизонт. и вертикаль.
Управление прибором:
Перемычками, программир.
Материал:
Пластик
Максимально комутируемые напряжение/ток, В/А:
Пост. 30 и перем. 125/3
Цвет:
Светло-серый
Индикация:
Световая
Напряжение питания, В:
9 - 28
Ток потребления. мА:
450
Потребляемая мощность, Вт:
8
Разъем:
Клеммы
Диапазон рабочих температур, °С:
+5...+55
Степень защиты, IP:
20
Габаритные размеры, мм:
165х110х32
Масса, кг:
0,3
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
