Длина зоны обнаруженния (не более), м
50
Количество зон
1
Скорость обнаруживаемого объекта, м/с
0,1 - 10
Коэффициент вероятности безотказной работы, не менее
0,98
Ширина зоны обнаружения, не более, м
1
Реле выходы
1 (НЗ)
Высота зоны обнаружения, не более, м
1,4
Диапазон рабочих частот, МГц
24100 - 24200
Время срабатывания, сек, не более
3
Время готовности к работе, с, не более
30
Максимально комутируемые напряжение/ток, В/А
50/0,1
Напряжение срабатывания защиты, В
8,5
Интерфейс
RS-485
Тип изделия
Извещатель уличный охранный радиоволновый линейный двухпозиционный
Материал
Пластик
Интеграция с оборудованием или ПО
С любым ПКП, СОТ, ИСБ (через сухие контакты)
Цвет
Светло-серый
Напряжение питания, В
9 - 30
Ток потребления. мА
100
Диапазон рабочих температур, °С
-50...+70
Степень защиты, IP
55
Габаритные размеры, мм
Передатчик и приёмник - 165х100х60
Масса, кг
Передатчик и приёмник - 0,5
Извещатель охранный объёмный радиоволновый
1 шт

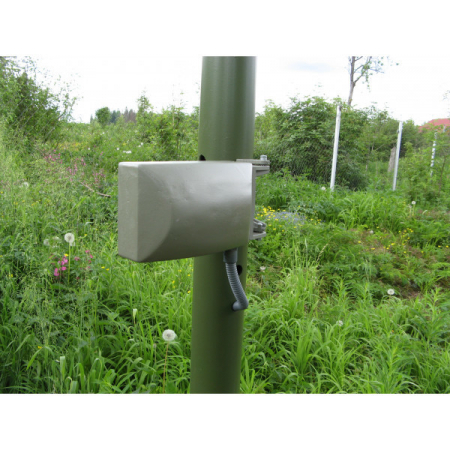

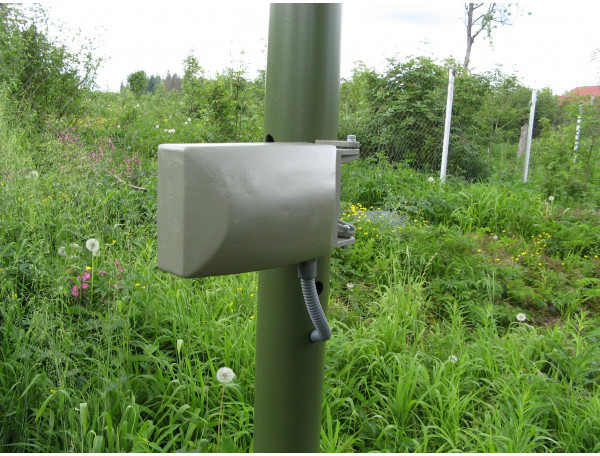

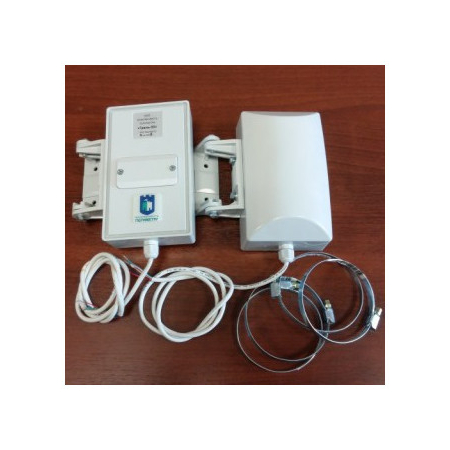

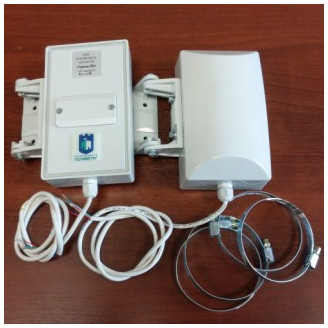

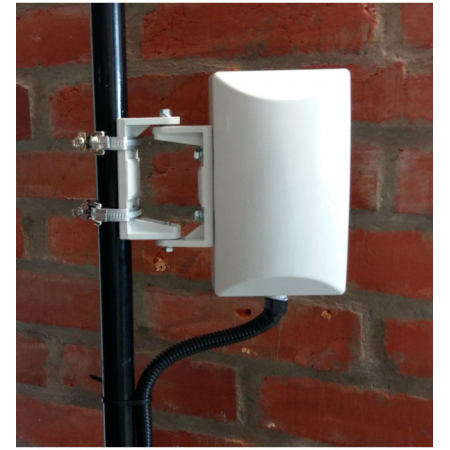

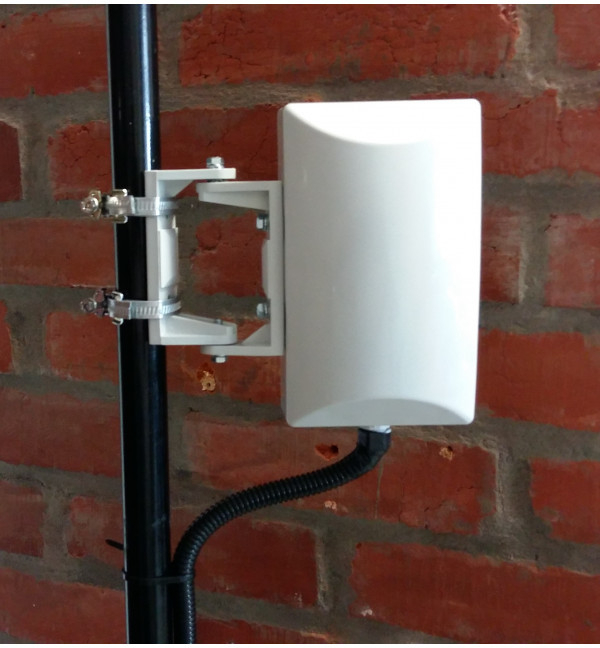

Извещатель охранный объёмный радиоволновый ГРАНЬ-50Т
ГРАНЬ-50Т - уличный охранный радиоволновый (24,15±0,05 ГГц) линейный двухпозиционный извещатель изготовлен из радиопрозрачного пластика невосприимчивого к ультрафиолетовому излучению и изменениям температуры во всем расширенном рабочем диапазоне (от -50 до +70), имеет выход на интерфейс RS-485 для более точной юстировки и контроля качества работы и предназначен для защиты участка периметра и обнаружения нарушителя пересекающего объёмную зону обнаружения (далее - ЗО) в “полный рост” или “согнувшись”.
Длина зоны обнаружения до 50 метров, высота до 1,4 метра, ширина до 1 метра.
Извещатель - это СВЧ приемо-передающее устройство.
Извещатель формирует электромагнитное поле между ПРД и ПРМ, любое движение в котором приведет к изменению этого поля.
По характеру этого изменения извещатель принимает решение - вызвано ли данное изменение движением человека (нарушителя) или это изменение следствие воздействия внешних факторов.
Нарушитель, пересекающий зону обнаружения, вызывает характерные изменения амплитуды сигнала.
Если изменение сигнала на входе ПРМ характерно для движения человека, то ПРМ формирует сигнал тревоги, размыкая контакты исполнительного реле.
Для исключения взаимного влияния извещателей друг на друга предусмотрено наличие 4-х частотных литер.
Частотные литеры могут изменяться при настройке извещателей.
Допускается использование извещателя для охраны верхней части ограждения территории.

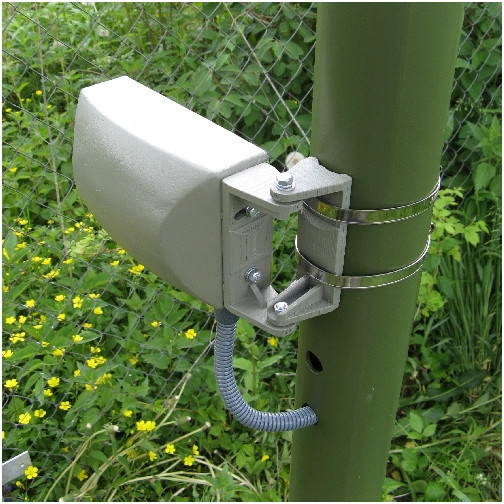

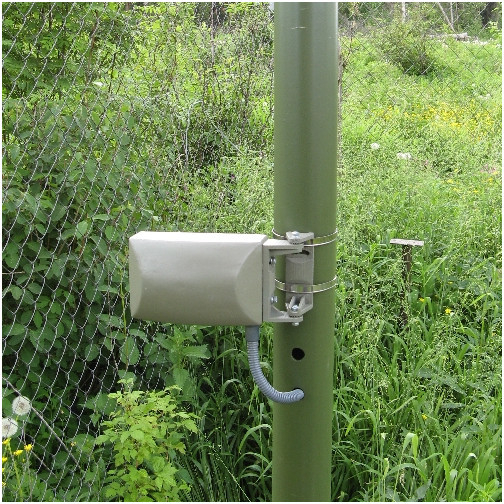

Для крепления блоков извещателя в этом случае используются дополнительные кронштейны.
Извещатель обеспечивает формирование сигнала «Тревога» в виде размыкания контактов выходного реле (цепи «НЗ») ПРМ длительностью не менее 2с при раздельном или одновременном воздействии:
- пересечении человеком ЗО в полный рост или согнувшись, передвигающимся со скоростью от 0,1 до 10 м/с;
- подаче импульса напряжением 8-30 Вольт длительностью более 0,5 с на вход дистанционного контроля «ДК» блока ПРД;
- пропадании или снижении напряжения питания до величины менее (8,0±0,5) В;
- выходе из строя блоков извещателя;
- установке извещателя в режим «юстировка»;
- попытке технического саботажа путем воздействия на блок приемный внешнего электромагнитного поля;
- изменении режимов работы извещателя при настройке с помощью ПК.
Извещатель не формирует сигнал тревоги при следующих внешних воздействиях:
- дождь, снег, густой туман;
- воздействие солнечной радиации;
- ветер со скоростью до 30 м/с;
- движущиеся объекты размером до 0,2 м (птиц или мелких животных);
- неровности подстилающей поверхности в зоне обнаружения до ± 0,3 м;
- снежный покров до 0,6 м (без дополнительной настройки);
- трава высотой до 0,3 м;
- воздействие радиостанций (150-450 МГц), мощностью до 40 Вт на расстоянии более 6 м.
Извещатель может быть интегрирован в различные системы безопасности.
Извещатель предназначен для непрерывной круглосуточной работы.
