GC-3006DG

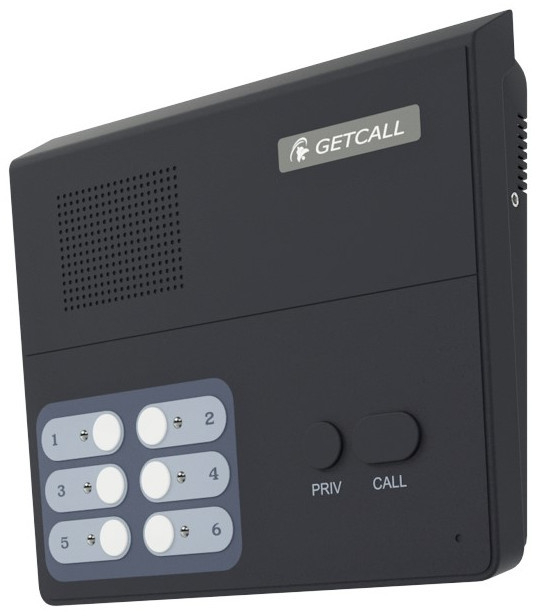

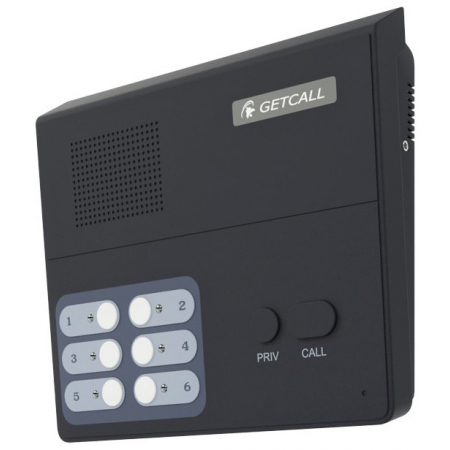

GC-3006DG - диспетчерский пульт селекторной связи на 6 абонентов в пластмассовом корпусе тёмно - серого цвета предназначен для организации лифтовой диспетчерской связи диспетчера по двухпроводным линиям в собственной радиальной сети с возможностью передачи и отображения на пульте сигнала аварии от шкафа управления, находящегося в машинном помещении.

Для этого на пульте имеется индикация состояния «АВАРИЯ» на 6 точках контроля (отображается красным цветом соответствующих индикаторов на пульте).

Связь осуществляется по двухпроводным линиям через пульты, установленные в машинных помещениях, или непосредственно с абонентскими устройствами.

При возникновении какой-либо аварийной ситуации, находящийся в кабине лифта человек может нажатием кнопки на переговорном устройстве вызвать диспетчера и сообщить ему о неполадках.

Со своей стороны диспетчер, обнаружив на пульте сигнал вызова из кабины лифта, или заметив сигнал аварии, может связаться с кабиной.

Для передачи сигнала аварии от шкафа управления на пульт диспетчера, они должны быть соединены между собой отдельной двухпроводной линией.

При отсутствии возможности использовать отдельную линию от машинного помещения до диспетчерской, можно передать сигнал аварии непосредственно по проводам разговорного тракта.

Для этой цели используются передатчики сигнала аварии GC-3001S1, которые устанавливаются рядом со шкафом управления и через которые подключаются абонентские линии от пульта, и шестиканальный приемник GC-3006R1, который для простоты монтажа, устанавливается вместо монтажной коробки пульта.

Эти устройства позволяют передать сигнал аварии непосредственно по проводам уже имеющегося разговорного тракта и отобразить его на пульте.

Данные устройства позволяют осуществлять постоянный контроль целостности линии и своевременно информировать диспетчера о повреждениях линии.

При каждой посылке вызова от диспетчера на переговорное устройство автоматически проверяется целостность линии на обрыв.

Но, если вызовов нет, то у диспетчера отсутствует информация о состоянии этой линии.

При установке передатчика GC-3001S1 и приемника GC-3001R1 целостность линии проверяется постоянно, независимо от наличия связи с абонентом.

Особенности:

• количество подключаемых абонентских устройств – до 6;
• подключение абонентских устройств по выбору в любом наборе;
• включение в конференцию всех или части абонентов;
• максимальное удаление абонентских устройств - 1275 м;
• габариты – 180x165x25/40 мм.
