ЕхИО102-1В-02-Б

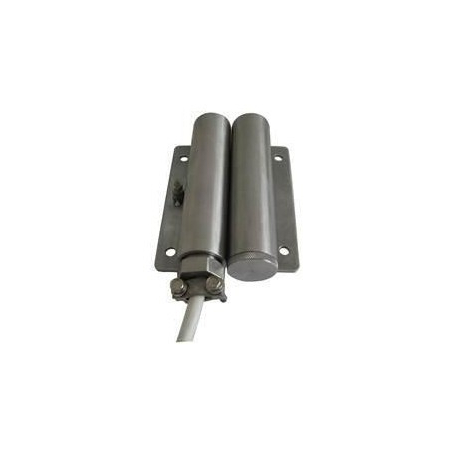

ЕхИО102-1В-02-Б - извещатель магнитоконтактный точечный взрывозащищённый, модель 01, штуцер тип Б (под бронекабель).
Модели 01, 02, 03, 04 предназначены для контроля положения перемещающихся частей конструкций и механизмов, для контроля открывания ворот.
Имеют маркировку взрывозащиты — 1ЕхdIICT6 и предназначены для работы во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14.

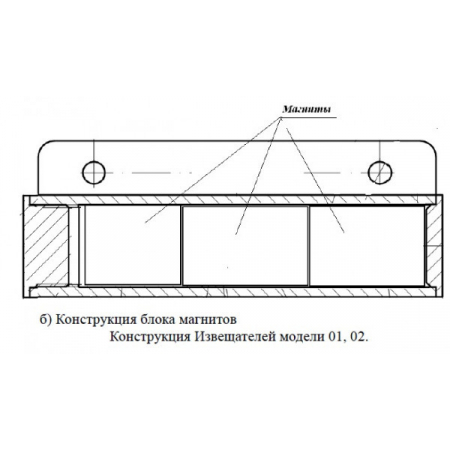

Магнитоконтактные извещатели моделей 01 и 02 состоят из 2-х блоков — датчика и магнита, расположенных в разных корпусах.
Переключение контактов происходит при взаимном приближении и отдалении их друг от друга.
Магнитоконтактные извещатели моделей 03 и 04 моноблочны и срабатывают при приближении металлических конструкций из магнитопроводящих материалов (03) или при входе в технологический паз пластины толщиной 2-2,5 мм (04).

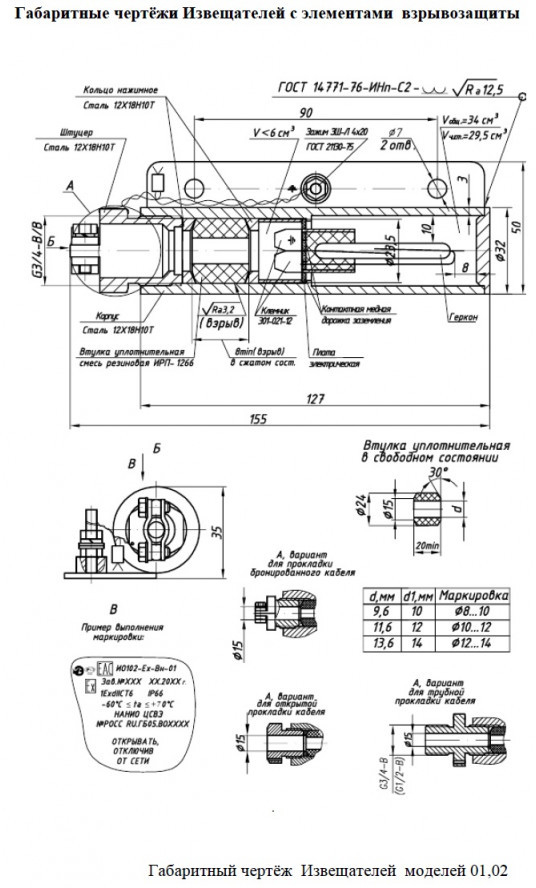

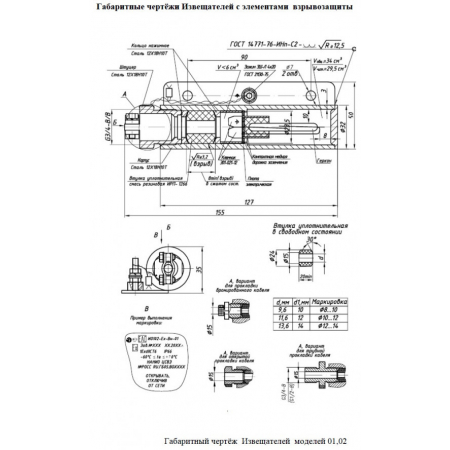

Извещатель охранный магнитоконтактный поставляется с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой проводки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G1/2 или G3/4.
В комплект каждого кабельного ввода входит резиновое уплотнение для диаметра кабеля по поясной изоляции 8-/10 мм.
Извещатели модели 01 выпускются с нормально разомкнутым, а модели 02, 03 и 04 с переключающимся контактами.
Описание устройства датчиков:

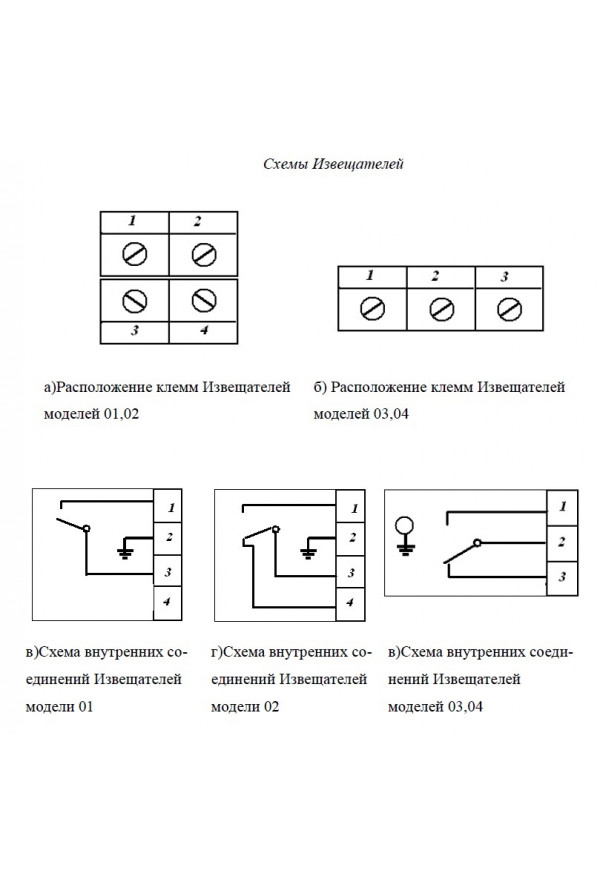

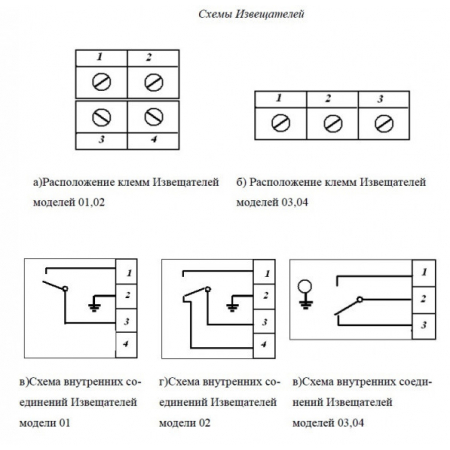

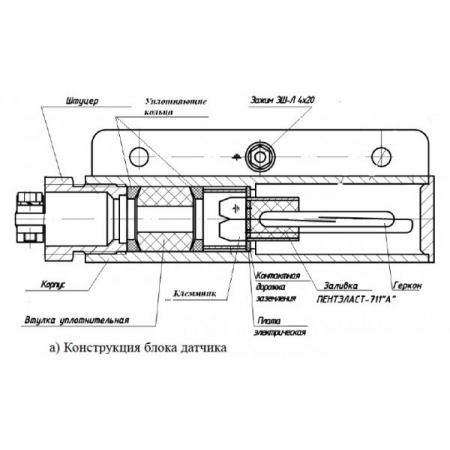

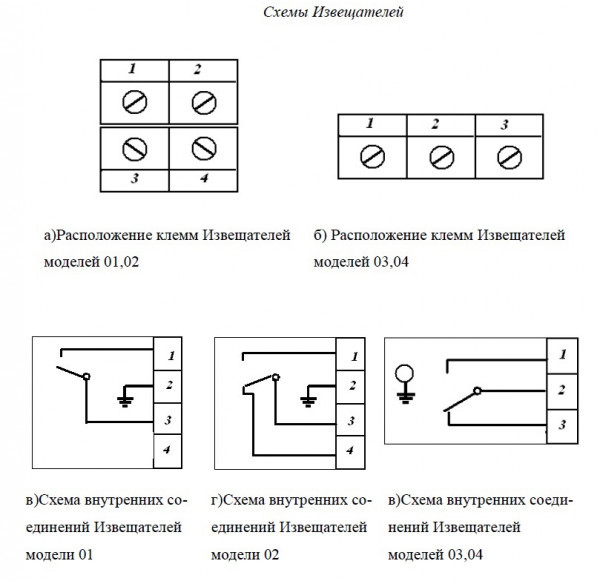

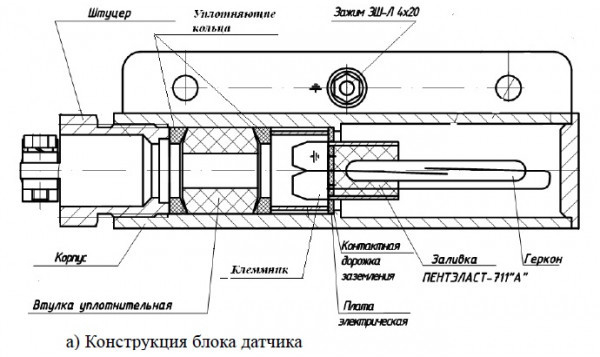

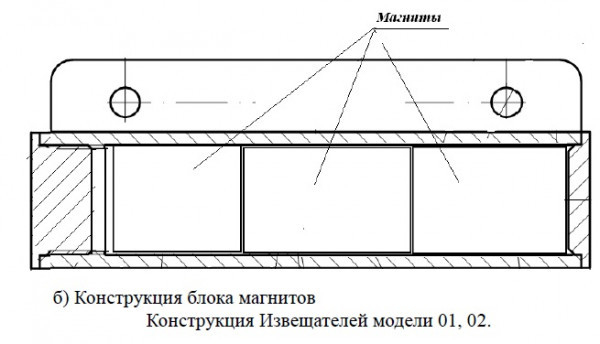

Блок датчика состоит из цилиндрического корпуса, внутри которого размещен точечный магнитоконтакт геркон, установленный на электрическую плату с клеммными колодками, одна из которых через контактную дорожку соединена с корпусом (внутреннее заземление).
На пластине предназначенной для крепления датчика установлено наружное заземление.
Подвод внешнего кабеля производится через штуцер и уплотнительную втулку с кольцами.
В отличии от моделей 01. 02, магнит в этих извещателях находится внутри корпуса и переключение геркона происходит при прерывании магнитно- силовых линий магнитопроводящими материалами.
Извещатели моделей 03 и 04 также имеют внутреннее и наружное заземление.
Съемные крышки и штуцера фиксируются от самоотвинчивания опломбированной, проволочной скруткой.
