Маркировка взрывозащиты
1ExdIICT6…Т5Gb или РBExdIMb
Исполнение
Для открытой прокладки кабеля
Номинальное сечение жилы,кв.мм
От 0,35 до 1,5
Тип контактов (НО НЗ)
1(НО)
Сопротивление, Ом
200000 (НО)
Максимально комутируемые напряжение/ток, В/А
27/0,25
По способу подключения
3-х проводный
Расстояние отпускания, мм
35 и менее
Расстояние срабатывания, мм
55 и более
Диаметр, мм
6 - 12 (вводной кабель)
Мощность нагрузки,Вт
До 10
Допуск соосности извещателя и магнитного геркона, мм
До 10
Дополнительное оборудование
Есть: магнит М-200
Тип изделия
Извещатель магнитоконтактный (взрывозащищенный с использов. гермовводов)
Режим работы
Круглосуточно
по исполнению ввода
На 1-ин кабельный ввод
Тип установки
Накладной
Цвет
Нерж. сталь
Материал
Нерж.сталь
Рекомендованный кабель
С жилами не более 1,5 кв.мм
Разъем
Клеммные зажимы
Диапазон рабочих температур, °С
-60...+70(Т6)...+95(Т5)
Степень защиты, IP
66/68
Габаритные размеры, мм

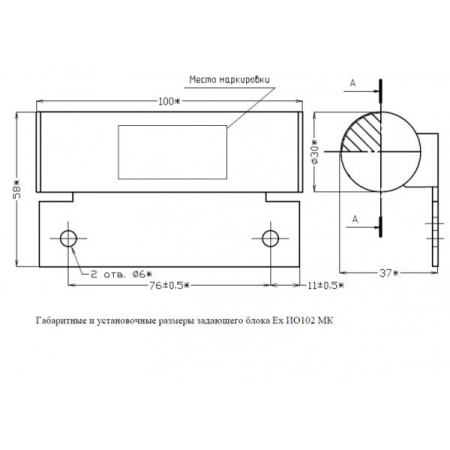

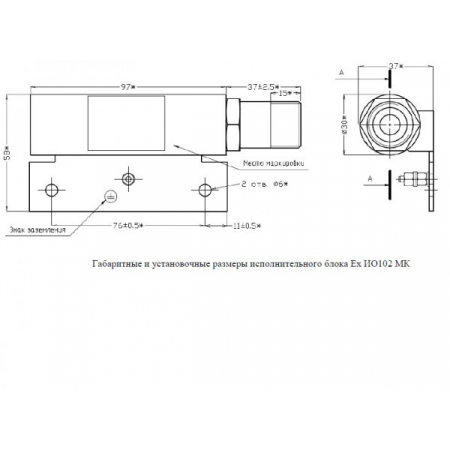

100х58х37 (магнит); 97х58х37 (геркон)
Масса, кг
0,65 (геркон)+0,48 (магнит)

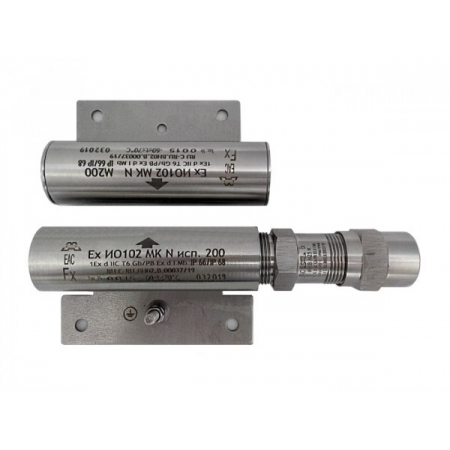

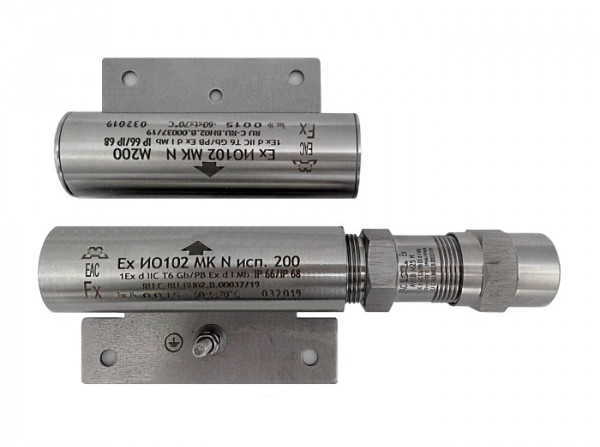

Ех ИО102 МК N исп.200 с магнитом М-200 К
Ех ИО102 МК N исп.200 с магнитом М-200 К - извещатель цилиндрической формы охранный взрывозащищённый (1ExdIICT6…Т5Gb или РBExdIMb) точечный магнитоконтактный с нормально-открытого типа (НО) контактами исполнительного блока (геркона), в корпусе из нержавеющей стали (12Х18Н10Т), с кабельным вводом для присоединяемого кабеля (диаметр: 6 - 12мм) для открытой прокладки (К), в комплекте с магнитом (М200) и предназначенным для контроля положения частей конструкций и механизмов, других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания контактов геркона.
Извещатель предназначен для открытой установки на поверхности охраняемой конструкции (от -60 до +700С - для Т6, до +950С - для Т5 и IP66/68).
Срок службы извещателя не менее 8 лет.
Извещатель подлежит обязательному заземлению!!!
- Ех ИО 102 МК разн (магнит Взрыво извещ НО и НЗ наклад 27_60в 0,25А 10Вт -60+70-95 IP66_68) паспорт 2020г
- Магнитоконт (взрыво оборуд) 2019г
- МКВ разн (кабель вводы взрыво для различ кабелей и ИО-102 разн -60+90 IP68) паспорт 2020г
- МКВМ разн (кабель вводы взрыво для различ кабелей и ИО-102 разн -70+200 IP68) паспорт 2020г
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
