Исполнение
Накладной, на неметалл (металл через изолирующ. прокладки)
Контактное сопротивление, Ом:
0,5
Тип контактов (НО НЗ)
1 (НО и НЗ)
Максимально комутируемые напряжение/ток, В/А
250/5
Подключение
3-х проводное
Длина кабеля, м
3х0,35 (другая - под заказ)
Расстояние отпускания, мм
4 и менее (вар.А); 8 и менее (вар.Б)
Цвет
Белый
Защитная оболочка выводов, проводов
В двойной изоляции (КСПВГ 3х1,5)
Мощность нагрузки,Вт
До 400
Допуск соосности извещателя и магнитного геркона, мм
До 5
Тип изделия
Извещатель магнитоконтактный
Дополнительное оборудование
Кронштейн (К-26) приоб.
Расстояние срабатывания, мм
От 4 до 17 (вар.А); от 8 до 20 (вар.Б)
Материал
Пластмасса
Разъем
Вывод кабеля
Диапазон рабочих температур, °С
-50...+70
Степень защиты, IP
55

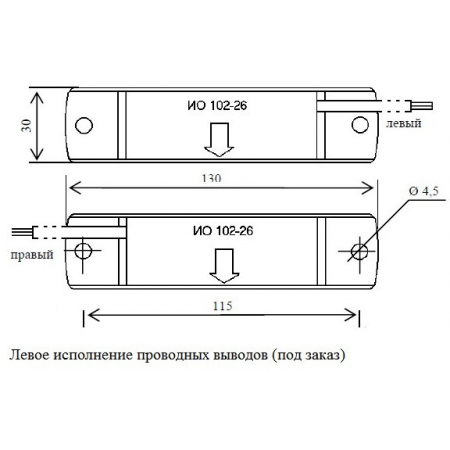

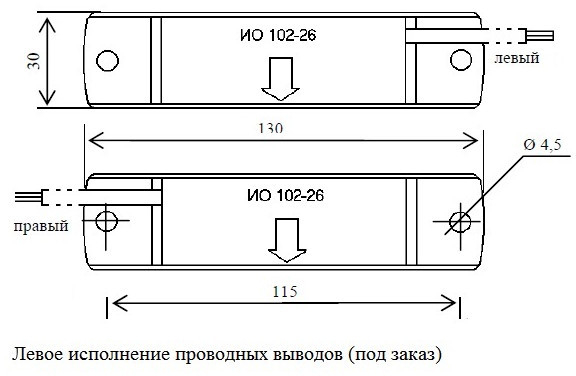

Габаритные размеры, мм
130х30х20 (геркон и магнит)
Масса, кг
0,1 (геркон)+0,15 (магнит)
Извещатель охранный магнитоконтактный
1 шт

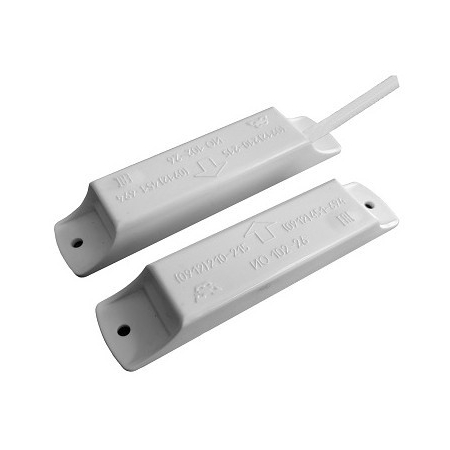

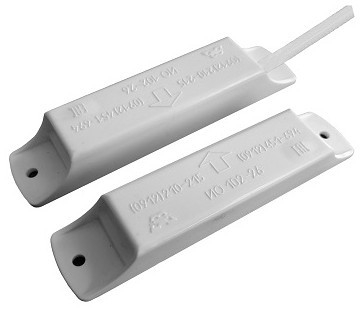

Извещатель магнитоконтактный ИО 102-26 исп. 09 Гефест
ИО 102-26 исп. 09 "Гефест" - извещатель накладной охранный точечный магнитоконтактный с перекидными типа (НО и НЗ) контактами, в корпусе из пластмассы и белого цвета, с проводным выводом кабеля КСПВГ 3х1,5 и длиной (0,35м; другая - под заказ) без защитного рукава предназначен для применения в различных технологических процессах, контроля положения магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) подвижных элементов путем переключения контактов геркона.

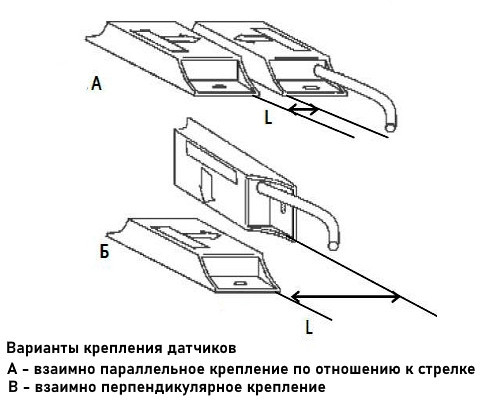

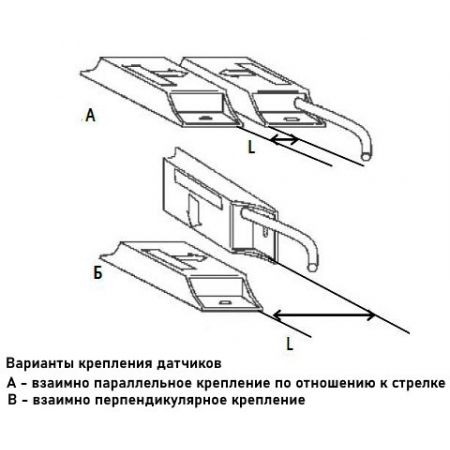

Для металлической (магнитопроводящей) поверхности крепление производится на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 30мм.
Для исключения нестабильной работы извещателя, производитель рекомендует применение кронштейна (К-26) - приобретается отдельно.
Срок службы извещателя - не менее 8 лет.
- ИО 102-26 исп.08_09 Гефест (магнит извещ любой НО и НЗ наклад 250В 400Вт -50+70 IP55) паспорт 2014г
- ИО 102-26 исп.08_09 Гефест (магнит извещ любой НО и НЗ наклад 250В 400Вт -50+70 IP55) паспорт 2019г
- Сертификат соответствия требованиям ГОСТ Р 54832-2011 "Извещатели охранные точечные магнитоконтактные. Общие технические требования и методы испытаний" № РОСС RU.АМ05.Н09471
- Декларация о соответствии требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № ЕАЭС RU Д-RU.РА11.В.42430/24
- Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № ЕАЭС RU Д-RU.РА11.В.34586/24
- Декларация о соответствии требованиям ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" № ЕАЭС RU Д-RU.РА11.В.34626/24
- Сертификат соответствия требованиям ГОСТ Р 53325-2012 № ССБК RU.ПБ27.Н000010
- Сертификат соответствия требованиям ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, на 1 категорию сейсмостойкости по НП-031-01 № РОСС RU.АМ05.Н09826
- Сертификат соответствия требованиям ГОСТ Р 53325-2012 с изм. 1, 2 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний» № РОСС RU.31588.04ОЦН0.ОС05.00602
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
