Система обратной и диспетчерской связи GetСall GC-3004D1

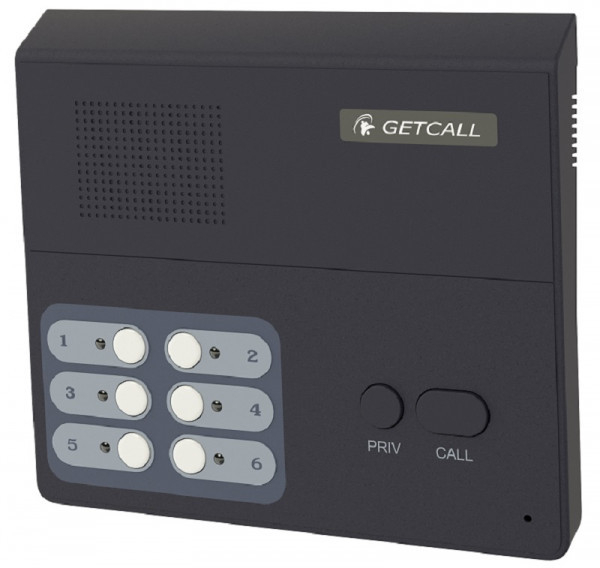

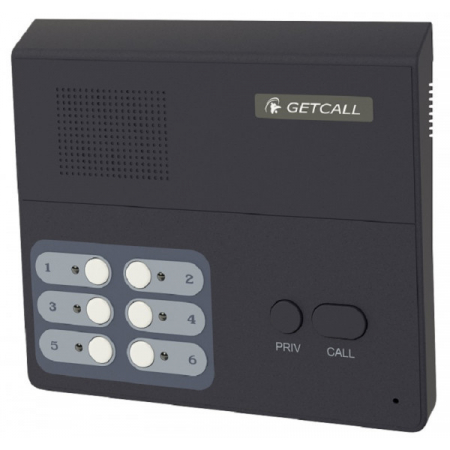

GC-3004D1 - пульт на 5 абонентов + линия для подключения пульта диспетчера с транзитным каналом в пластиковом корпусе тёмно-серого цвета предназначен ддля организации технологической громкоговорящей связи с 5 точками (кабиной лифта, крышей лифта, приямком, посадочным этажом др.) и одним диспетчерским пультом по двухпроводным линиям в собственной радиальной сети с возможностью передачи и отображения на пульте сигнала аварии от шкафа управления, находящегося в машинном помещении.

Подключение абонентов осуществляется с помощью левой клеммной колодки монтажной коробки GC-0009U2 (входит в комплект поставки).

Подключение линии связи с центральным пультом и коммутируемого абонента осуществляется через контакты 4-х контактной розетки RJ-11 (входит в комплект поставки).

Пульт предназначен для накладного настольно - настенного крепления.

На правой боковой стороне пульта расположены регуляторы громкости вызова и громкости внутреннего динамика.

На нижней стороне пульта расположении отверстие, через которое осуществляется подстройка чувствительности микрофона.

Особенности:

• выходная мощность в громкоговорящем режиме не более 500 мВт;
• электропитание от сети 220В через адаптер БПС-24-0,35 (в комплект поставки входит);
• максимальное удаление:
  • абонентских устройств громкой связи - 1000м;
  • телефонных трубок серии GC-5000 - 1000м;
• габариты - 180х165х25/40мм;
• вес - 0,8 кг.

Пульт устанавливается в машинном помещении и на посадочном этаже.

При установке в машинном помещении пульт может работать в двух режимах:

- «рабочий» режим;

- «дежурный» режим.

Рабочий режим используется, как правило, при проведении регламентных и ремонтных работ.

В этом режиме реализуются задачи, связанные с взаимодействием персонала из различных мест (крыша лифта, приямок и т.д.) с машинным помещением, где расположен пульт, с сохранением связи кабины лифта с диспетчером.

В этом режиме абонентское устройство кабины лифта через пульт скоммутировано непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

Дежурный режим является основным режимом работы.

В этом режиме абонентское устройство кабины лифта через пульт подсоединено непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

Пульт обеспечивает:

• посылку тонального вызова на абонентские устройства;
• прием вызова от абонентского устройства;
• связь с пультом диспетчера;
• световую и звуковую индикацию вызова;
• максимальное количество подключаемых абонентских устройств – 5;
• режим громкой дуплексной связи;
• подачу общего вызова на все абонентские устройства;
• организацию конференц-связи со всеми абонентами;
• автоматическую проверку целостности абонентской линии при каждом вызове абонента с пульта;
• световую индикацию сигнала «АВАРИЯ» на 6 точках контроля;
• коммутацию абонентской и соединительной линий;
• подключение абонентских устройств по выбору в любом наборе (серии GC-4017, GC-2001, GC-5002 и GC-5003).
