Максимальное количество контроллеров Elsys-MB с модулями Elsys-IP в системе
15120
Максимальное количество контроллеров в сетевой группе
63
Максимальное количество сетевых групп в системе
240
Физический уровень интерфейса локальной вычислительной сети
Ethernet 10BaseT/100BaseTX
Используемые протоколы обмена в сети Ethernet
UDP/IP
Интерфейс обмена с базовым модулем контроллера
RS-485
Напряжение питания
10 – 24 В постоянного тока
Ток потребления, мА, не более
250
Время технической готовности модуля к работе после включения питания, с, не более
5
Масса модуля, не более, г
60
Габаритные размеры модуля, не более, мм
75×70×20
Условия эксплуатации
от +5 до +40 °С, при относительной влажности воздуха не более 95 %.

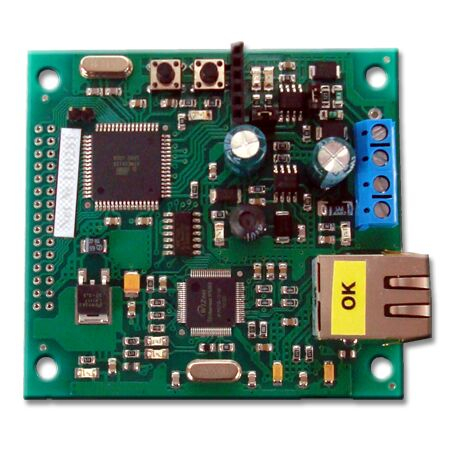

Модуль Ethernet-интерфейса для контроллеров доступа Elsys-MB вариантов исполнения Light, Standard, Pro, Pro4. Предназначен для обеспечения связи контроллеров СКУД Elsys между собой и с сервером СКУД по сети Ethernet.
Модуль Elsys-IP устанавливается в корпус контроллера на предусмотренное посадочное место на боковой стенке корпуса:
Функциональные возможности модуля Elsys-IP
- подключение одного контроллера Elsys-MB к локальной сети Ethernet;
- обмен информацией между сервером системы контроля доступа и контроллером Elsys-MB для мониторинга событий и управления системой;
- информационное взаимодействие с другими модулями Elsys-IP, входящими в одну сетевую группу, для аппаратной реализации межконтроллерных взаимодействий и функции «глобальный антипассбэк».
Применение модуля Elsys-IP
Модуль Elsys-IP оснащён интерфейсами RS-485 и Ethernet 10/100 MBit. По двухпроводному интерфейсу RS-485 модуль подключается к контроллеру доступа, а по интерфейсу Ethernet включается в локальную вычислительную сеть. Для обмена данными с ПК и другими устройствами используется протокол UDP/IP.
Контроллеры доступа, оснащенные модулями Elsys-IP, объединяются в сетевые группы. Если необходимо обеспечить аппаратный обмен событиями между контроллерами, находящимися в разных сетевых группах, в каждую группу необходимо включить один КСК Elsys-MB-Net. В одну сетевую группу может входить до 63 контроллеров доступа с модулями Elsys-IP. Всего в системе может быть до 240 сетевых групп (до 15120 контроллеров доступа).
При использовании КСК Elsys-MB-Net обмен информацией между модулями Elsys-IP выполняется на двух уровнях. На нижнем уровне модули обмениваются информацией друг с другом, а также с КСК Elsys-MB-Net, в пределах сетевой группы. На верхнем уровне КСК Elsys-MB-Net обмениваются информацией между собой.
Каждый модуль Elsys-IP имеет уникальный аппаратный MAC-адрес, являющийся его идентификатором в сети Ethernet. MAC-адрес задаётся при изготовлении изделия и не изменяется в процессе эксплуатации.
При настройке модуля задаются IP-адрес, маска подсети и адрес шлюза и присваивается номер сетевой группы.
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
