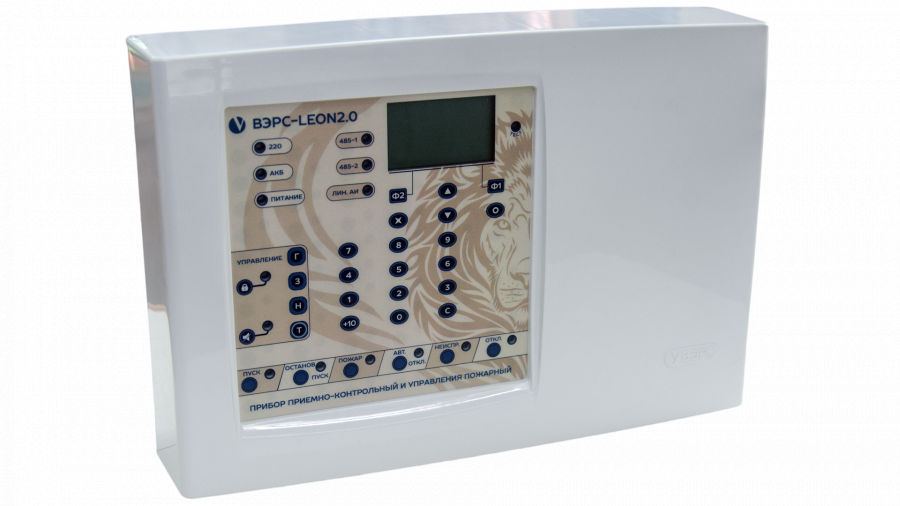

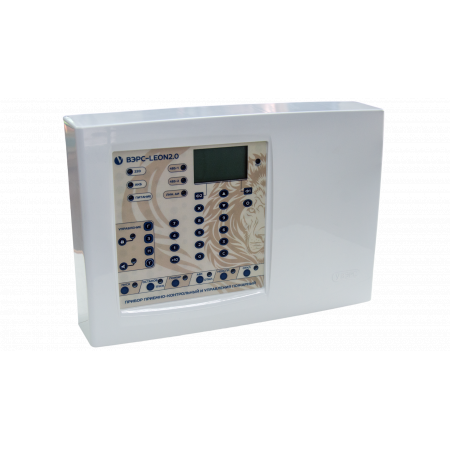

ЛЕОН2-ППК

Наименование ЛЕОН2-ППК
Габаритные размеры корпуса (ШхВхГ), мм 312 х 214 х 94, не более
Материал корпуса Пластик ABS
Масса блока без аккумулятора, кг 1,2, не более
Степень защиты оболочки, согласно ГОСТ 14254-2015 IP20
Время технической готовности к работе, с 20, не более
Максимальный срок службы, лет 10
Вероятность безотказной работы (за 1000 ч) 0,98
Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95) VR3
Климатическое исполнение УХЛ3
Блок обеспечивает требования электромагнитной совместимости согласно ГОСТ Р 53325-2012. 13 Напряжение помех, создаваемых блоком в проводах и токопроводящих конструкциях, не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.
Блок устойчив к воздействию электромагнитных помех, распространяющихся в пространстве, и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280. Характеристики электропитания Количество независимых вводов питания, шт 2 (АС, DC)
AC. Питание от сети переменного тока (50±1) Гц, В 220 ±25 %, не более
DC. Питание от аккумуляторной батареи (АКБ, устанавливаемая в корпус блока), В 12 ±15 %, не более
Максимальная мощность, потребляемая от сети переменного тока, ВА 25, не более
Максимальный ток, потребляемый блоком (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от установленной АКБ, при пропадании сети, А 0,27, не более
Напряжение на аккумуляторе, при котором отключаются блок (в отсутствие сети 220В), В 10 …10,5
Минимальное напряжение на аккумуляторе, при котором блок осуществляет его заряд, В 7,5
Номинальная емкость устанавливаемой АКБ 12В, А*ч, 7
Габаритные размеры устанавливаемой АКБ (в корпусе блока предусмотрено соответствующее посадочное место), мм 151 х 65 х 101, не более
Количество выходов для подключения внешней нагрузки, шт 3
Способ коммутации внешней нагрузки «Открытый коллектор»
Коммутируемое напряжение, В 12
Максимальный ток по каждому из выходов, А 1, не более
Максимальный суммарный ток по выходам, А 2, не более
Тип подключения Перекидной контакт
Количество выходов для подключения неадресных ШС, шт 8
Тип и построение поддерживаемых шлейфов сигнализации (ШС) Неадресные Радиальные
Сопротивление выносного резистора, кОм 7,5 ± 5%
Максимальное сопротивление линии ШС без учета выносного элемента, Ом 220, не более
Суммарное сопротивление линии ШС с пожарными извещателями, при котором регистрируется её неисправность, кОм Менее 0,22 Более 25
Минимальное время реакции на нарушение шлейфа, мсек (конфигурируемый параметр) 50
Каждый выход ШС может быть сконфигурирован и настроен для контроля только пожарных, охранных или технологических извещателей. Характеристики адресной линии (АЛ) блока 45 Способ организации АЛ (архитектура АЛ) Адресно-опросная
Топология построения АЛ (конфигурируемый параметр) Кольцевая
Количество выходов (электрических контактов) для подключения АЛ, шт 2 (4)
Физическая среда передачи сигналов адресной линии двухпроводная
Адресная линия может быть сконфигурирована и настроена для контроля пожарных и/или технологических адресных извещателей. 51 Напряжение на клеммах АЛ, В 20
Максимальное сопротивление АЛ без учета установленных адресных извещателей (АИ), Ом 75, не более
Максимальный ток АЛ, мА 100
Время полного цикла опроса всех АИ в АЛ, сек 5, не более
Время реакции на при получении сигнала о сработке от АИ, сек 5, не более
Суммарная максимально допустимая длина АЛ, м 3000, не более
Интерфейс линии связи (ЛС) 2x RS-485
Максимальное количество блоков, подключаемых к Центральному блоку по ЛС, шт (за вычетом ЛЕОН2-ППК(.П)) 64, не более
Роль блока в ЛС в составе ППКиУП Master
Блок оснащен двумя контроллерами RS-485, работающими на основе взаимного резервирования. Блок выполняет арбитраж связи, управление и опрос других блоков.   61 Топология построения ЛС Радиальная
Количество выходов (электрических контактов) ЛС, шт 2 (6)
Суммарная максимально допустимая длина ЛС, по одному «плечу» RS-485, м 1200
Максимально допустимая длина ЛС между Центральным блоком и другим блоком ППКиУП, м 1200
