УГИШ

Артикул: 214349     Производитель: Спецприбор
УГИШУГИШУГИШУГИШУГИШУГИШУГИШ
Устройство гальванической изоляции шлейфа, работает только с ППК Яхонт-И, Uпит. =9 14В, Iпот=100мА, Uшс =20В, на DIN-рейку, -40 +55 С, IP20, [Exia]IICT6
4 536.00 р./шт.RUB
Уточнить цену
4536.00 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
4351.80 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
4167.60 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.

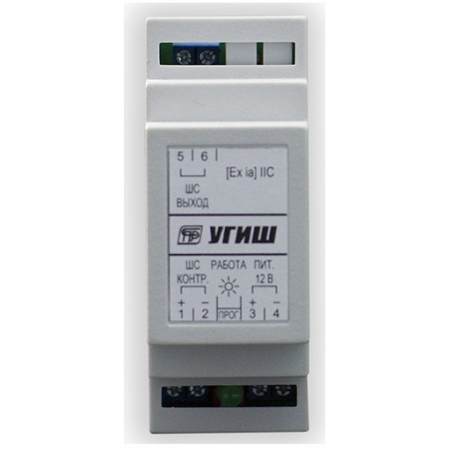

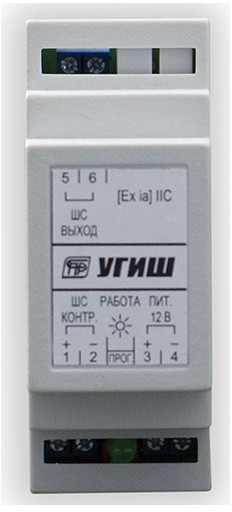

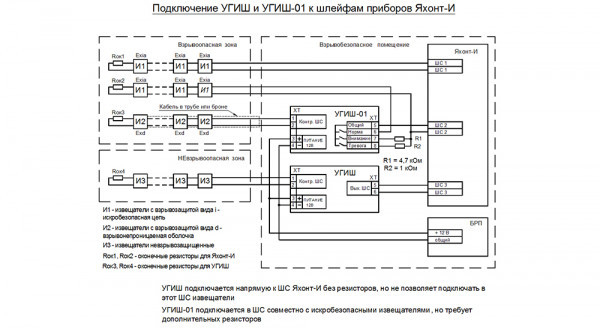

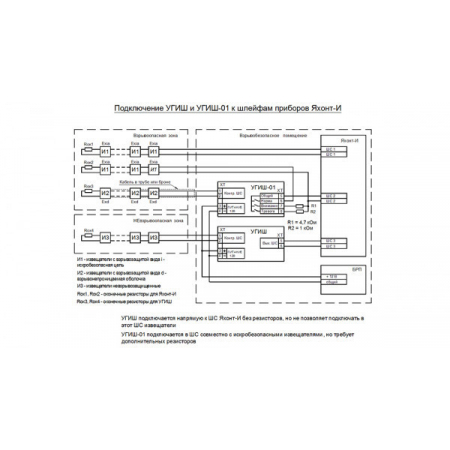

УГИШ - устройство гальванической изоляции шлейфа взрывозащищённый (ExiаIIC) в пластмассовом корпусе, степенью защиты (IP20) и креплением на DIN-рейку  предназначен для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации только приборов серии «Яхонт-И» (или аналогичных).

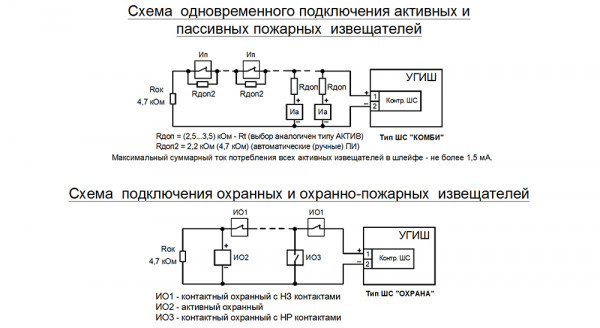

В шлейф сигнализации УГИШ могут включаться извещатели без взрывозащиты (при их установке вне взрывоопасных зон), либо извещатели с видом взрывозащиты отличным от искробезопасной цепи (например, защита вида d – взрывонепроницаемая оболочка).

УГИШ обеспечивает искробезопасность выхода за счет гальванической изоляции контролируемого шлейфа сигнализации и ограничения емкости и индуктивности, подключаемых в искробезопасный шлейф ПКП.

Данное устройство установливается вне взрывоопасных зон помещений и наружных установок, а также вне взрывоопасных зон рудников и шахт, опасных по рудничному газу и горючей пыли.

Срок службы устройства - не менее 10 лет.


Технические характеристики
Техническая документация
Выходное напряжение, В:
24
Номинальный ток выхода, А:
0,18
Количество каналов:
1
Маркировка взрывозащиты:
ExiаIIC
Исполнение:
Искробезопасный
Количество светодиодов, шт.:
1
Номинальное сопротивление выносного резистора, кОм:
1; 4,7
Выходная мощность, Вт (ВА):
2,4 (4)
Управление прибором:
DIP - переключателем
Крепление:
На DIN-рейку (планка приоб.)
Материал:
Пластмасса
Интеграция с оборудованием или ПО:
ППКОП серии Яхонт И, другие аналогич. ППКОП
Индикация:
Световая
Напряжение питания, В:
9 - 14
Ток потребления. мА:
100
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-40...+55
Степень защиты, IP:
20

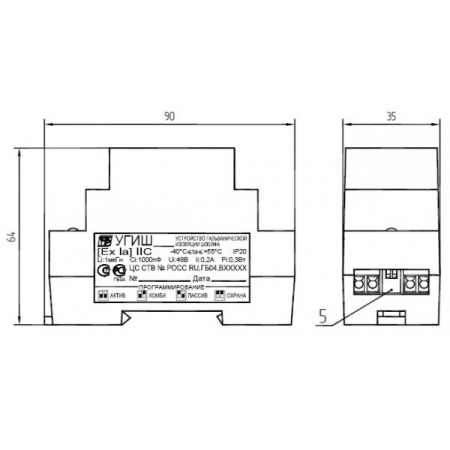

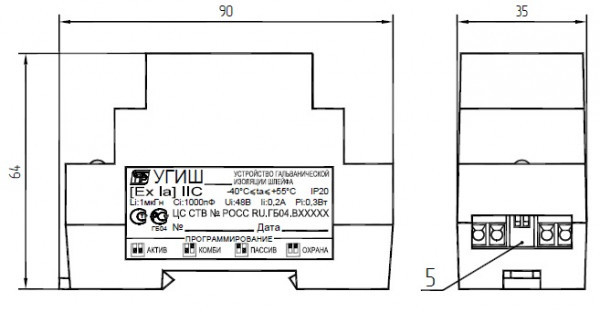

Габаритные размеры, мм:
90х64х35
Масса, кг:
0,2
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
