Номинальное рабочее напряжение UN
24 В DC
Макс. длительное рабочее напряжение UС
30 В DC
Рабочий ток IN, не более
5 A
С2 Номинальный ток разряда In (8/20 мкс)
Линия-линия / линия-земля
2,5 / 2,5 кА
Суммарный импульсный ток (8/20 мкс)
5 кА
С2 Уровень напряжения защиты UP при In, не более:
Линия – линия: (A1) относительно (A2)
Линия – земля: (A1, A2) относительно (PE)
Линия – земля: (A1, A2, PE) относительно (PE-GDT)
60В 60В 600В
Время срабатывания tA, не болееЛиния-линия / линия-земля
10 нс / 100 нс
Вносим. cопротивление на цепь, не более
0,2 Ом
Вносимая индуктивность на цепь
20 мкГн
Диапазон рабочих температур
– 55°С ÷ +85°С
Габаритные размеры
145х105х55 мм
Кабельные вводы
PG11, ∅ кабеля 6 ÷ 10 мм (2 шт.)
Сечение подключаемых проводов, не более
2,5 мм²
Вес в упаковке
300 г
Категория испытаний по МЭК 61643-21
С1, С2
Устройство защиты линий
1 шт
Устройство защиты линий УЗП-24DC/5 исп.1
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 10 шт. | 4 284 р. | 756 р. |
| Запросить КП на крупный опт |

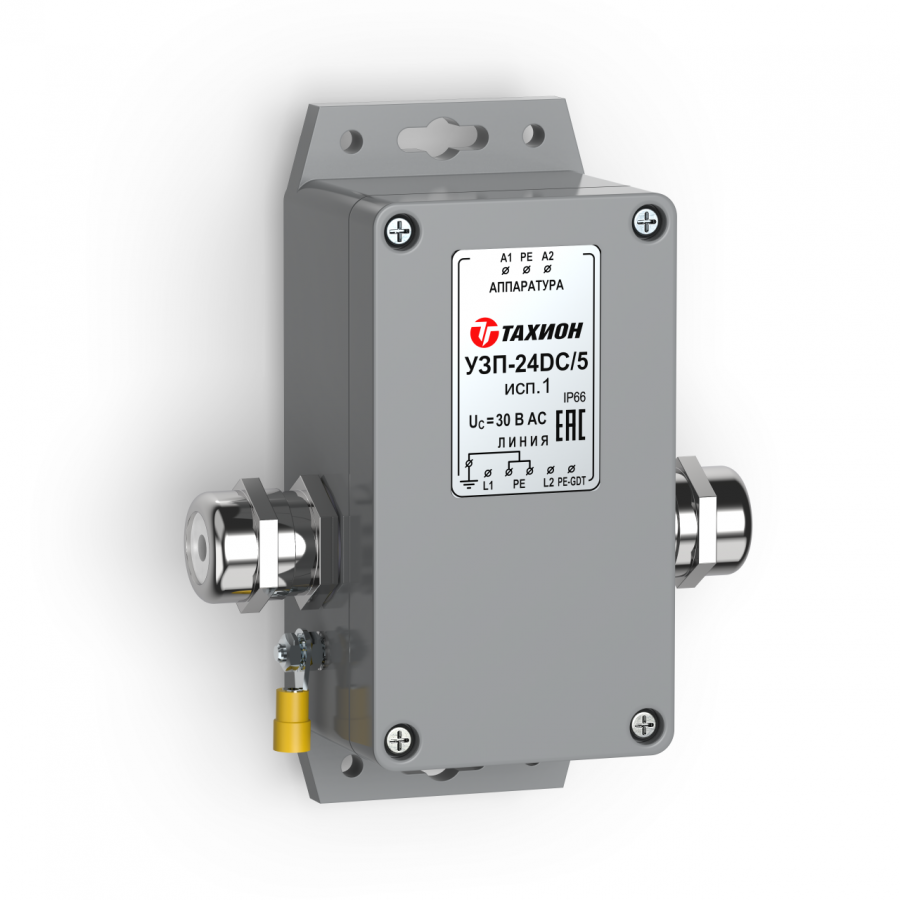

Уличное устройство защиты для цепей вторичных источников питания 24VDC. Номинальное рабочее напряжение, Un: 24VDC. Макс. длительное рабочее напряжение, Uc: 30VDC. Номинальный рабочий ток In, не более 5А. Номинальный ток разряда (8/20 мкс), In: линия-линия 2,5кА, линия-земля 2,5кА. Суммарный импульсный ток (8/20 мкс) 5кА. Уровень напряжения защиты при In, Up: линия-линия 60V, линия-сигнальная земля 60V, линия-защитная земля 600V. Время срабатывания, менее: линия-линия 10нс, линия-земля 100нс. Конструктивно изделие выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Кабельные вводы PG11, диаметр кабеля 6 ÷ 10 мм (2 шт.). Диапазон рабочих температур - 55° ÷ +85°С. Степень защиты IP66. Габаритные размеры (с кабельными вводами) 145х105х55мм.
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
