SR103-2GSM Ретранслятор Ретро
SR103-2GSM Ретранслятор "Ретро" предназначено для применения в системах передачи извещений охранно-пожарной и тревожной сигнализации.
"Ретро" осуществляет прием извещений в формате Ademco Contact ID от внешних ППК или УОО (Устройство Оконечное Объектовое) других производителей по интерфейсу двухпроводной телефонной линии и последующую передачу принятых извещений на УОП ПЦН (Устройство Оконечное Пультовое Пульта Централизованного Наблюдения).
"Ретро" поддерживает обмен информацией с УОП по каналу мобильной сотовой связи GSM 900/1800, коммутируемому телефонному каналу сети общего пользования (ТфОП), а также по сети Интернет с помощью Ethernet-модуля SNM-100 производства компании "Проксима".
"Ретро" является программируемым устройством.
В конфигурации "Ретро" определяются:
- типы используемых каналов для связи с УОП;
- протоколы передачи данных;
- адреса серверов;
- номера телефонов дозвона;
- порядок и временные характеристики контроля каналов;
- номер объекта.
Характеристики и принцип работы:
"Ретро" использует для обмена с УОП один канал GSM с поддержкой двух SIM-карт, один телефонный канал ТФОП.
Использование конкретного типа канала для связи с УОП и протоколов передачи извещений по нему определяется в конфигурации "Ретро".
"Ретро" поддерживает следующие протоколы обмена УОО-УОП:
- канал GSM: Ademco Contact ID (голос); Аргус-СТ (CSD), Pro-Net, SIA-IP (TCP/GPRS);
- канал ТФОП: Ademco Contact ID;
- выделенная линия Интернет (при подключенном SNM-100 Ethernet-модуле).
"Ретро" может обслуживать до 6 направлений доставки, резервирующих друг друга.
Направления имеют приоритеты по номерам, наиболее высокий приоритет у НД №1.
В процессе работы УОО выполняет мониторинг работоспособности направлений доставки извещений и, в случае отказа, производит автоматический переход на резервное НД по заданной в конфигурации стратегии. Если извещение передано хотя бы по одному из НД, оно считается доставленным.
Электрическое и функциональное сопряжение "Ретро" с абонентской телефонной линией соответствует ГОСТ 25007-81.
Допустимый уровень вызывного сигнала – от 20 до 110 В.
Электропитание "Ретро" осуществляется от источника постоянного тока напряжением 12В, средний потребляемый ток не превышает 300 мА.
"Ретро" предназначено для эксплуатации в помещении при температуре от –20 до +35 °C, относительной влажности воздуха до 90% при температуре 298 К (+25 °C).

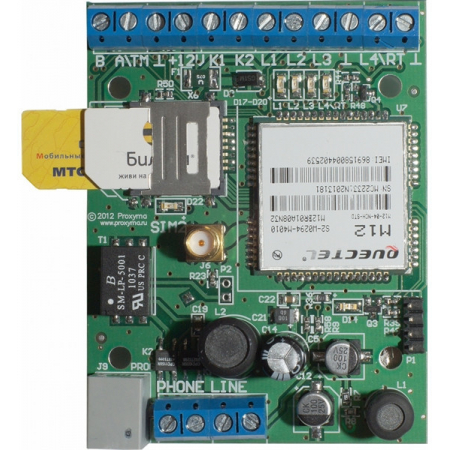

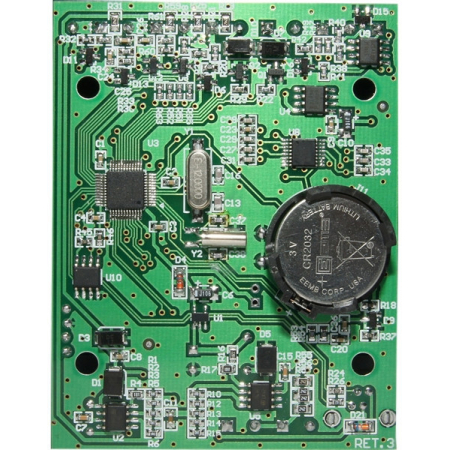

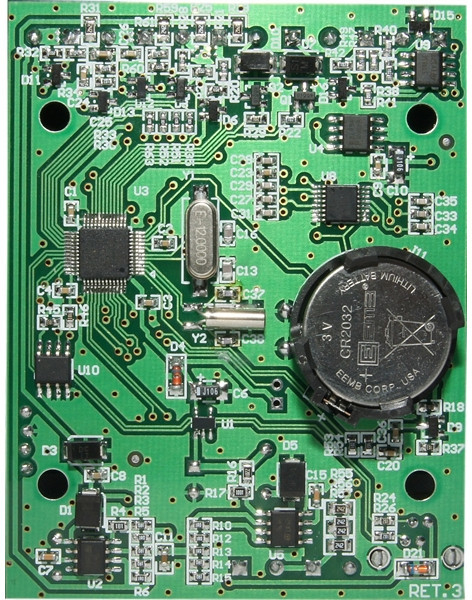

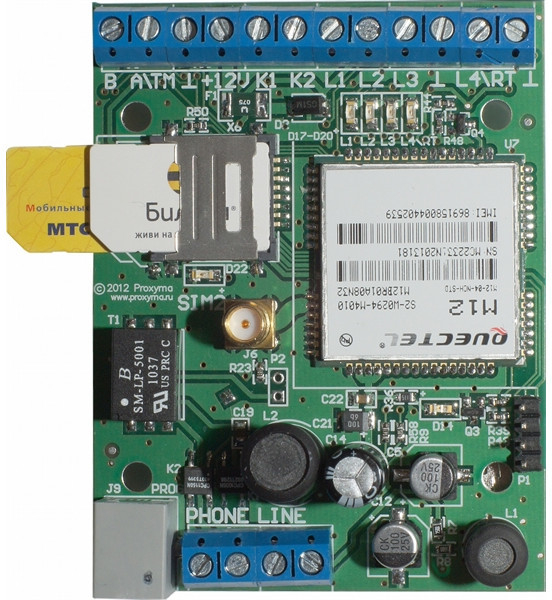

"Ретро" выпускается в бескорпусном исполнении и представляет собой печатную плату, а также в металлическом мини-боксе, укомплектованным блоком питания PS-1215 (Ретранслятор SR103-2GSM "Ретро" BK)
Габаритные размеры устройства без учета антенны – 62х27x82 мм.
