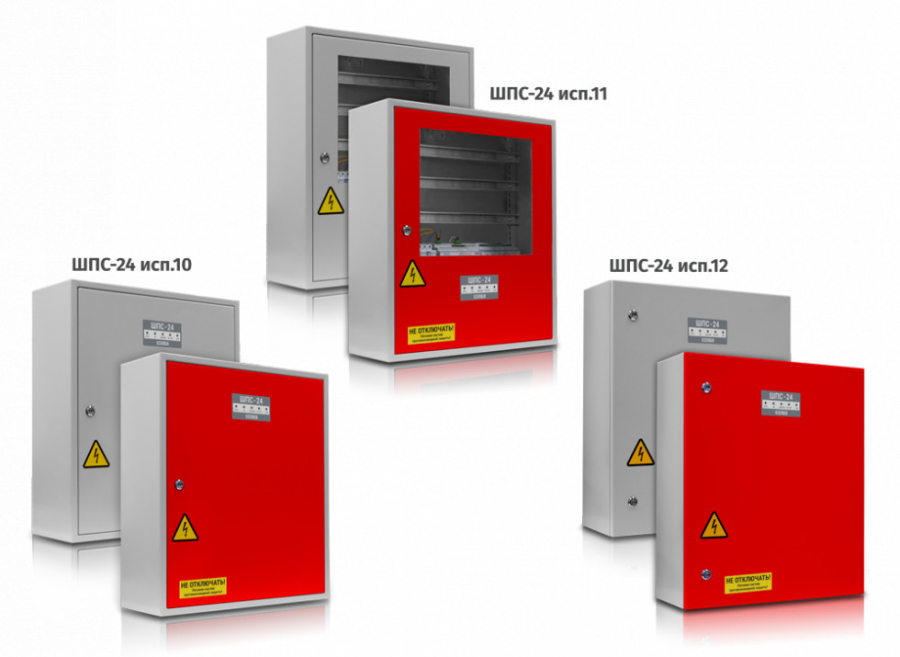

ШПС-24 исп.10
ШПС-24 исп.12
Количество вводов питания
2
Основной источник питания
Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания
Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение:: при питании от сети
(27,2±0,6) В
Номинальное выходное напряжение:: при питании от батарей
(19…27) В
Номинальный суммарный ток нагрузки
2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС
7
Максимальный ток по одному выходу "24 В"
0,4 А
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС
7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств
2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более
10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более
3000 м
Габаритные размеры, не более
650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более
30 кг
Степень защиты, обеспечиваемая оболочкой
IР54
Возможность установки монтажного комплекта МК-1
есть

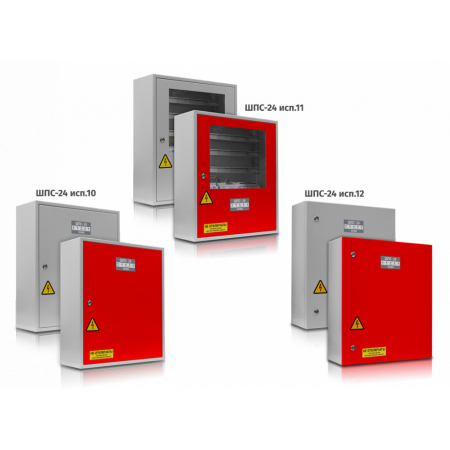

ШПС-24 исп.10 красная дверь - Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 24В - 2 А. Два изолированных интерфейса RS-485
28270.40 р.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 2 шт. | 26 095.80 р. | 2 174.60 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Болид
Описание:
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

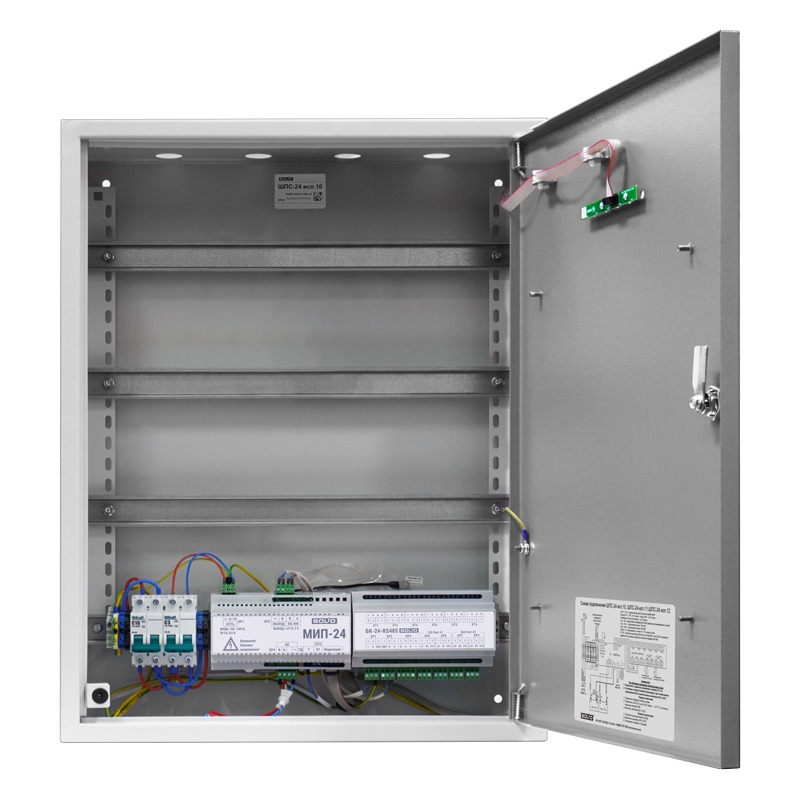

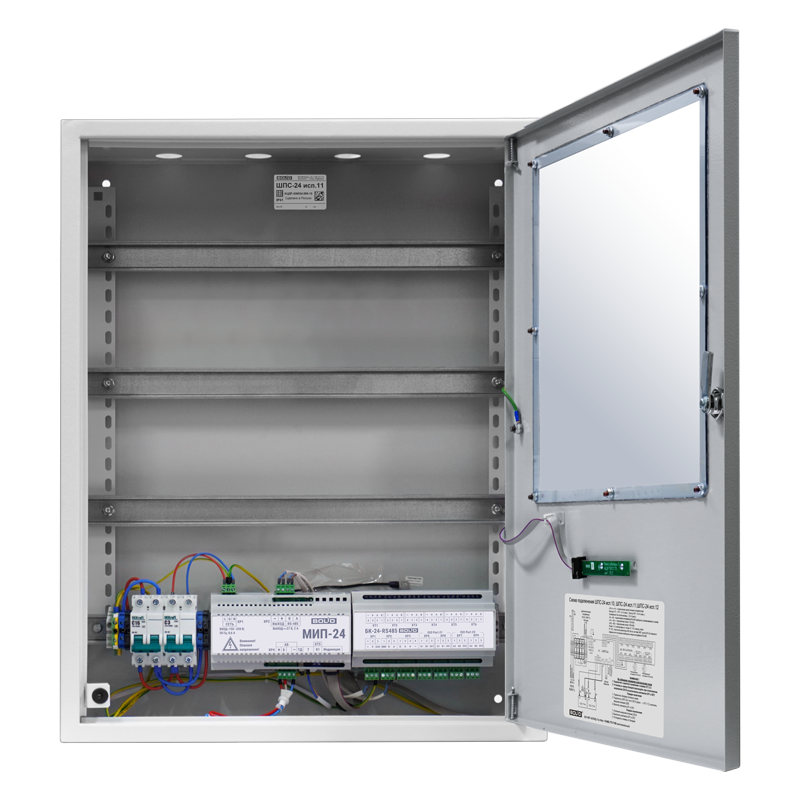

- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24-RS485", который позволяет организовать: Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

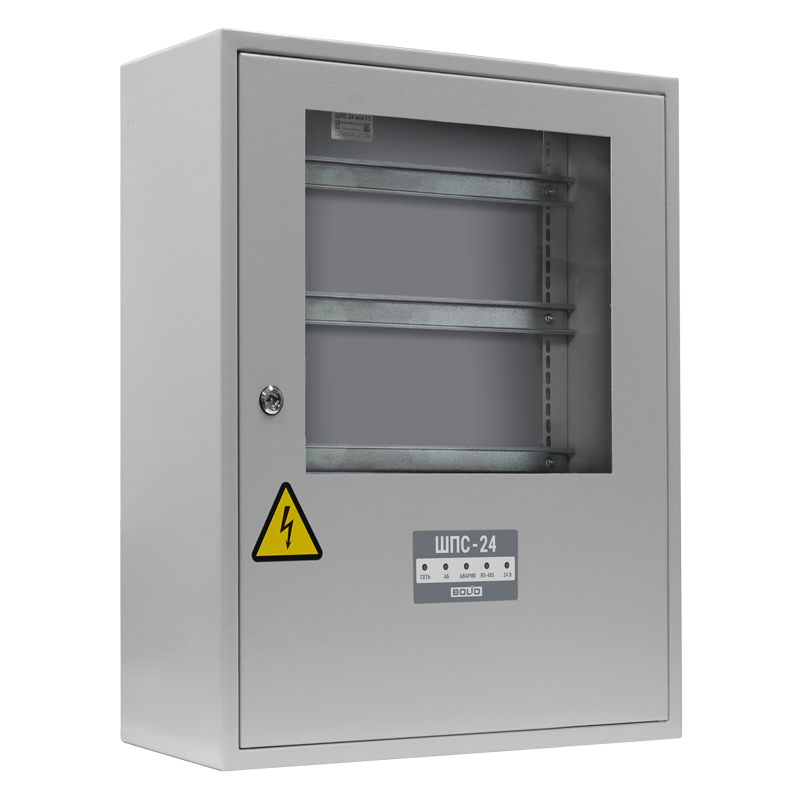

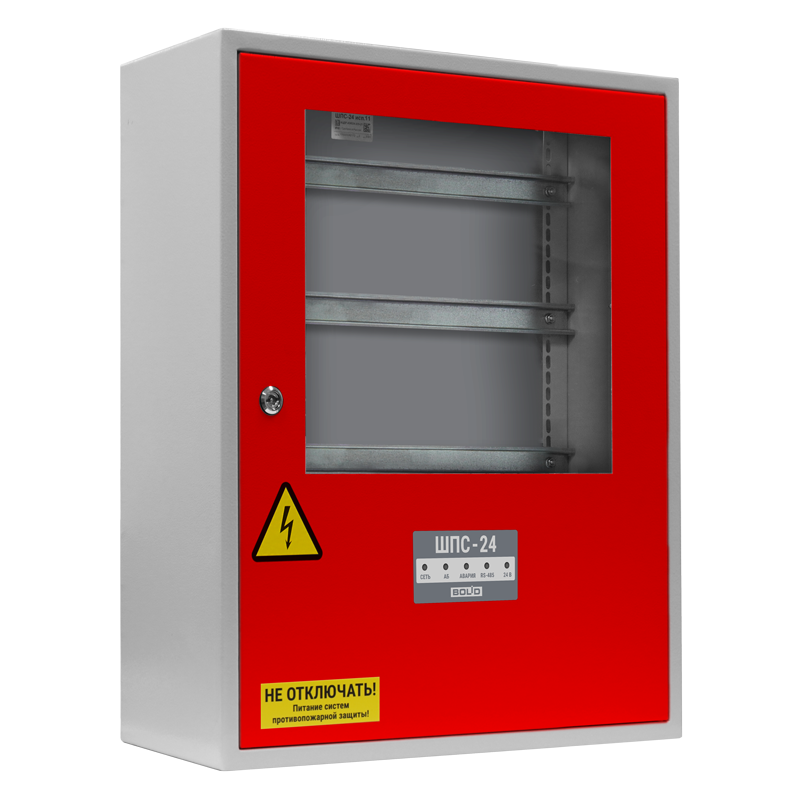

- ШПС-24 исп.11 имеет прозрачное окно
- ШПС-24 исп.12 имеет степень защиты корпуса IP54
Техническая документация
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
