ШПС
Артикул: 216785
Производитель: Болид
Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!
Шкаф для установки приборов системы Орион на DIN рейки. Содержит источник РИП-12 RS , автомат защиты по 220В и УЗО. Место для установки одного или двух батарей 12В-17АЧ.

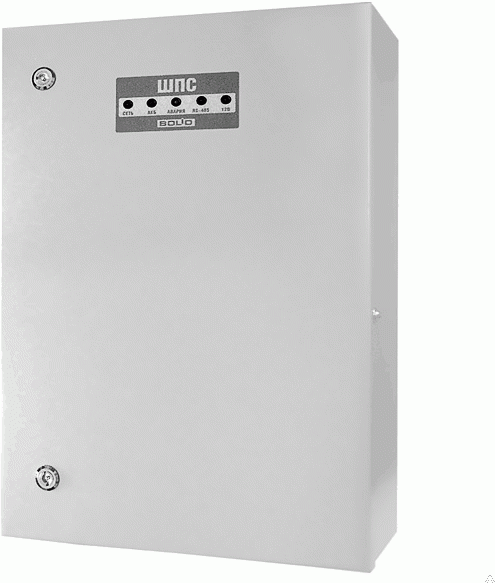

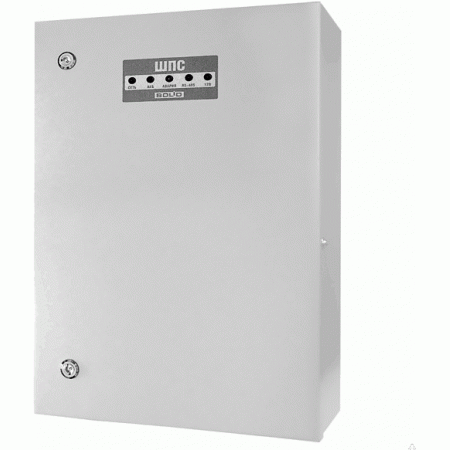

ШПС - шкаф металлический для установки приборов системы Орион на DIN рейки, содержит источник РИП-12 RS , автомат защиты по 220В и УЗО, имеет место для установки одного или двух батарей 12 В/17 Ач (в комплект поставки не входят).

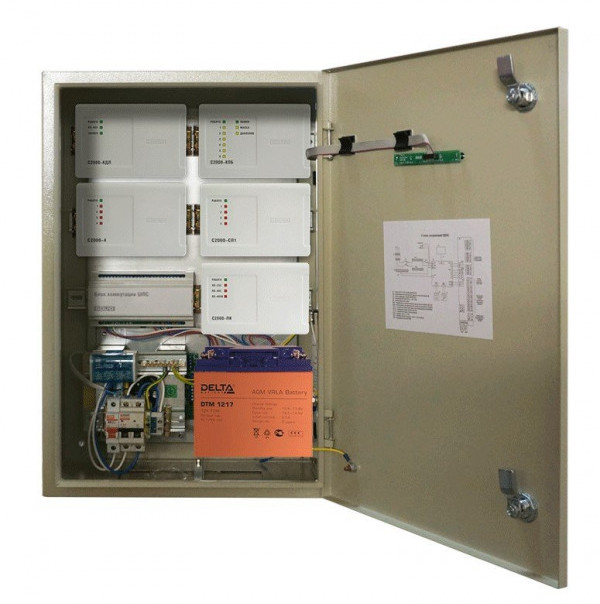

Шкаф предназначен для создания комплексов технических средств охранно-пожарной сигнализации, контроля доступа и управления пожарной автоматикой на основе приборов ИСО "Орион", монтируемых внутрь шкафа (могут устанавливаться до пяти приборов ИСО "Орион": "С2000-КДЛ", "С2000-4", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и проч., выполненные в корпусах для монтажа на DIN-рейку).
Особенности:
- Внутри шкафа установлен блок коммутации, который позволяет организовать:
- 6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
- схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от "С2000-ПИ" к сетевому контроллеру;
- подключение к контактам оптореле "К1-К2" платы "РИП-12 RS".
- В случае, если на исполнительные устройства должны подаваться управляющие сигналы напряжением 220 В, в шкафу имеется распределительная коробка, на которую подается сетевое напряжение, защищенное входными автоматами.
- При необходимости, для коммутации сетевого напряжения или "размножения" выходных сигналов в шкаф могут быть установлены коммутационные устройства "УК-ВК".
- Для защиты слаботочных цепей (шлейфы сигнализации, контролируемые цепи, интерфейс RS-485) в шкаф могут быть установлены блоки защиты линии "БЗЛ".
- Для крепления корпусов "УК-ВК" или "БЗЛ" на DIN-рейке используются специальные монтажные платформы, поставляемые по отдельному заказу.
Технические характеристики
Техническая документация
Время резерва, час:
8
Выходное напряжение, В:
13 - 14,2
Номинальный ток выхода, А:
3
Количество выходов:
6
Исполнение:
Крепление оборуд. на DIN
Реле выходы:
1 (НО)
Время готовности к работе, с, не более:
15
Рекомендуемый АКБ, А*ч:
2х17
Количество светодиодов, шт.:
5
Интерфейс:
RS-485
Материал:
Металл
Тип установки:
Накладной настенный
Индикация:
Световая
Цвет:
Серый
Напряжение питания, В:
150 - 250
Ток потребления. мА:
510
Потребляемая мощность, Вт:
77
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-10…+50
Степень защиты, IP:
40
Габаритные размеры, мм:
600x400x240
Масса (без аккумулятора) , не более, кг:
13,6
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
