Реле выходы
2
Максимально комутируемые напряжение/ток, В/А
220/1
Ток коммутации, А
1
Ток потребления. мА
1,5
Диапазон рабочих температур, °С
-30…+55
Степень защиты, IP
IP20
Габаритные размеры, мм
156x107x39
Масса, кг
0,2
Количество выходов
2
Контроль цепей нагрузки: «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01»
короткое замыкание, обрыв
Контроль цепей нагрузки: «С2000-СП4/220 исп.02»
обрыв
Электропитание силовой части блока: «С2000-СП4/24»«С2000-СП4/24 исп.01»
от 10,2 В до 28,4 В
Электропитание силовой части блока: «С2000-СП4/220»«С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02»
230 В ±10% переменного тока
Максимальный коммутируемый ток одного реле: «С2000-СП4/24»«С2000-СП4/24 исп.01»
3 А
Максимальный коммутируемый ток одного реле: «С2000-СП4/220»«С2000-СП4/220 исп.01»
3 А
Максимальный коммутируемый ток одного реле: «С2000-СП4/220 исп.02»
0,5 А
Коммутируемое напряжение (от источника питания блока): «С2000-СП4/24»«С2000-СП4/24 исп.01»
от 10,2 В до 28,4 В
Коммутируемое напряжение (от источника питания блока): «С2000-СП4/220» «С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02»
230 В ±10% переменного тока
Максимальный ток контроля исправности цепей
1,5 мА
Количество контролируемых зон
3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС
не более 1,5 мА
Рабочий диапазон температур
от минус 30 до +55°C
Относительная влажность
до 93% при +40°C
Степень защиты корпуса
IР40
Габаритные размеры: «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01»
156х107х39 мм
Габаритные размеры: «С2000-СП4/220 исп.02»
102x107x39 мм
Средний срок службы
10 лет
Программирование
программа UProg.exe

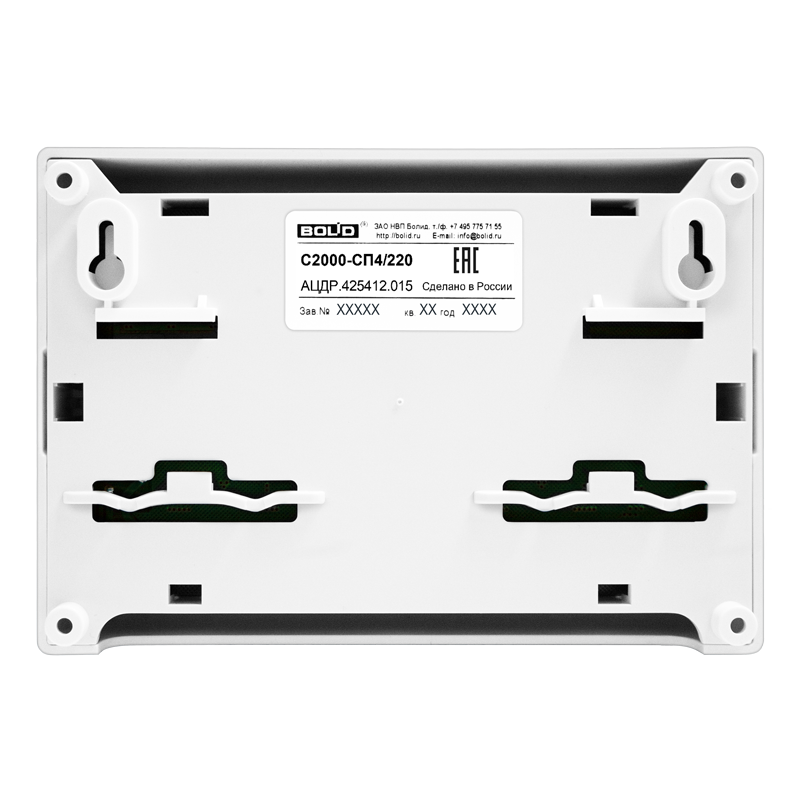

Тип монтажа
настенный навесной или на DIN-рейку
Тип изделия:
Адресный релейный блок
Адресный релейный блок С2000-СП4/220
3991.96 р./шт.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 13 шт. | 3 684.89 р./шт. | 307.07 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Болид
Описание:
Особенности

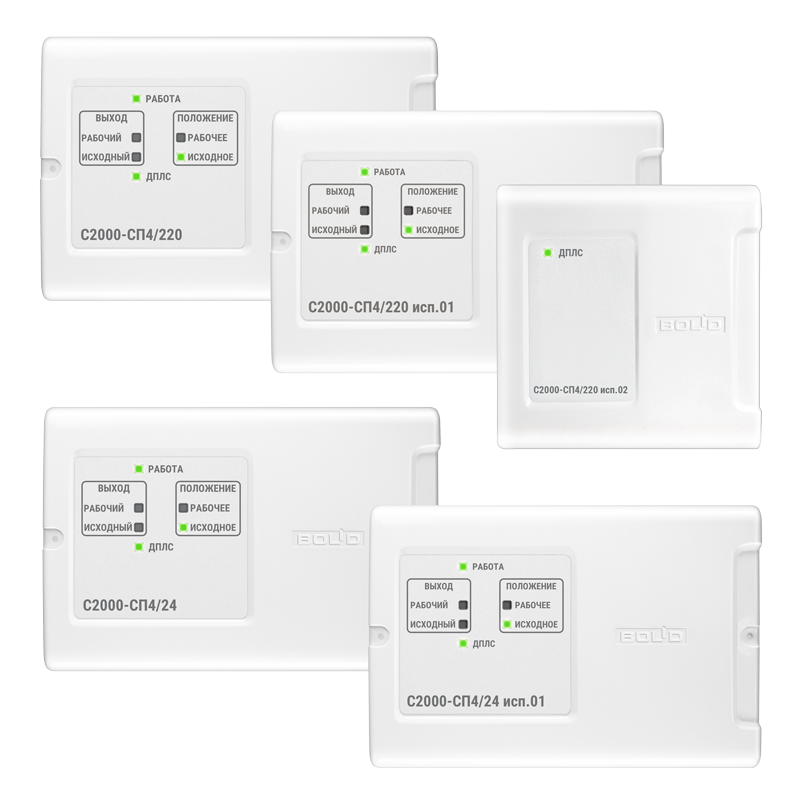

- Выпускается в четырёх исполнениях:
- «С2000-СП4/24» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока)

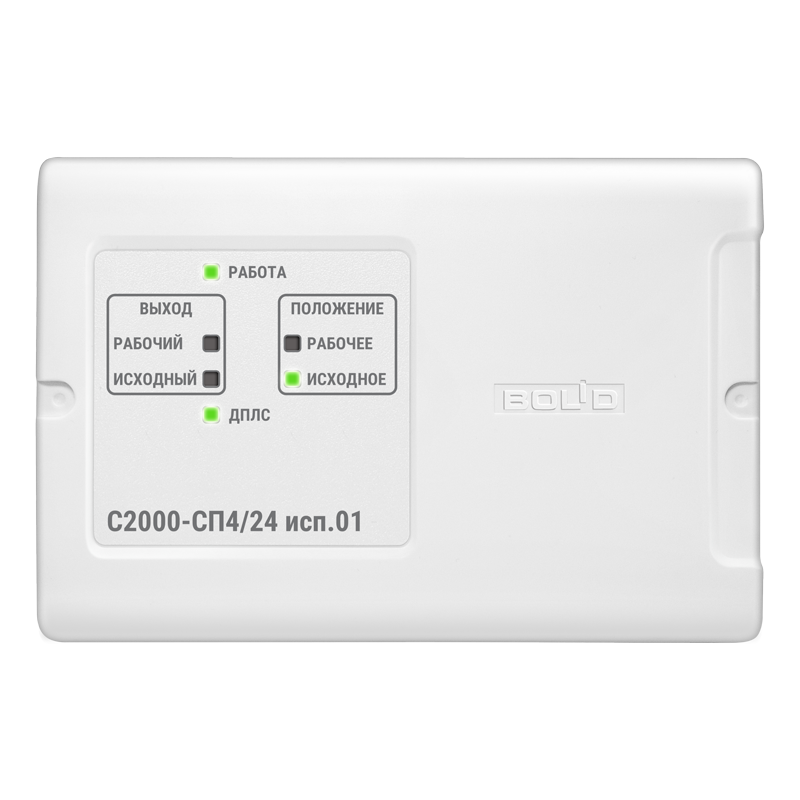

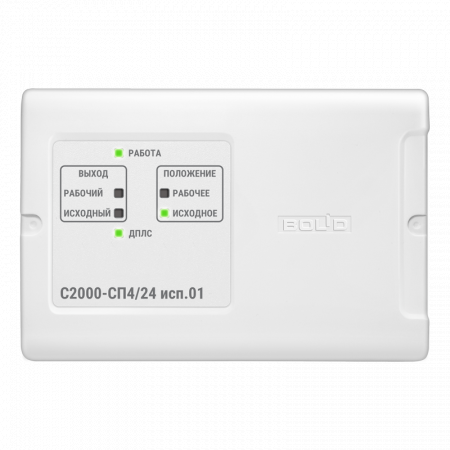

- «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС

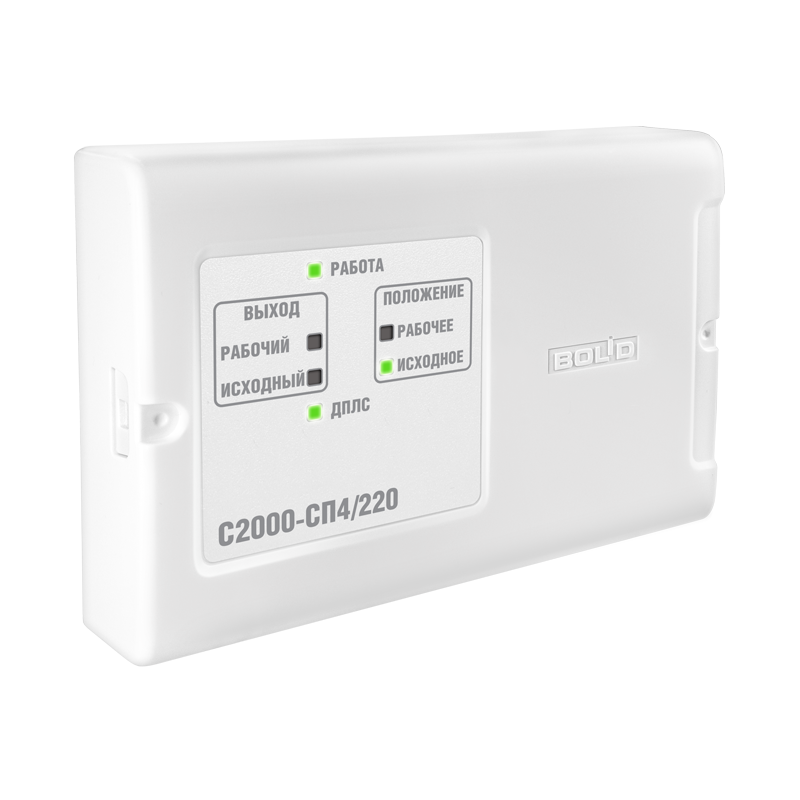

- «С2000-СП4/220» для рабочего напряжения 220 В переменного тока
- «С2000-СП4/220 исп.01» для рабочего напряжения 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
- Управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
- Программируемая логика управления реле
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»
Техническая документация
- s2000_sp4_220_rept_dec_21 (1)
- s2000_sp4_220_01_ret_sep_22 (1)
- s2000_sp4_24_01_rep_sep_22 (1)
- Руководство по эксплуатации С2000-СП4/220 исп.01
- Руководство по эксплуатации С2000-СП4/220
- Инструкция по монтажу C2000-СП4/220
- Инструкция по монтажу С2000-СП4/24
- Инструкция по настройке С2000-СП4 и С2000-ПКР
- Инструкция по обновлению ПО С2000-СП4/220 исп.02
- Руководство по эксплуатации C2000-СП4/220 исп.02
- Руководство по эксплуатации С2000-СП4/24 исп.01
