Количество выходов
2
Коэффициент вероятности безотказной работы, не менее
0,98
Количество светодиодов, шт.
1
Реле выходы
2 (НО и НЗ)
Максимальная длина линии связи, м
30 (устр.), 1000 (RS-485)
Материал
ABS-пластик
Интерфейс
RS485
Цвет
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485
До 250
Крепление
На DIN-рейку (планка приоб.)
Максимально комутируемые напряжение/ток, В/А
Перем. 250/0,25; пост. 30/2
Интеграция с оборудованием или ПО
ПКУ-1
Дополнительное оборудование
Подкл. табло, свето и звук. оповещ.
Тип изделия
Релейный модуль адресный
Индикация
Световая
Напряжение питания, В
20 - 28 (по АЛС)
Ток потребления. мА
10
Потребляемая мощность, Вт
1,5
Разъем
Клеммы
Диапазон рабочих температур, °С
-25...+60
Степень защиты, IP
20
Габаритные размеры, мм
125x78x37
Масса, кг
0,1

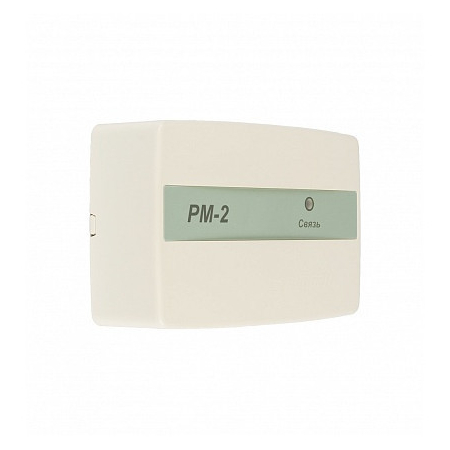

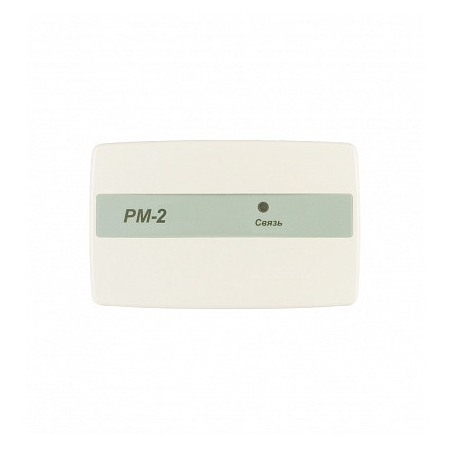

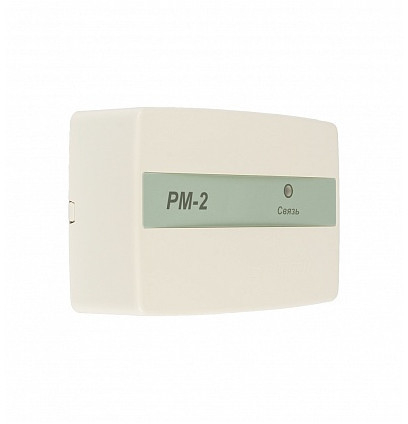

РМ-2
Данный товар находится в архиве!
Возможность поставки уточняйте у менеджера!!

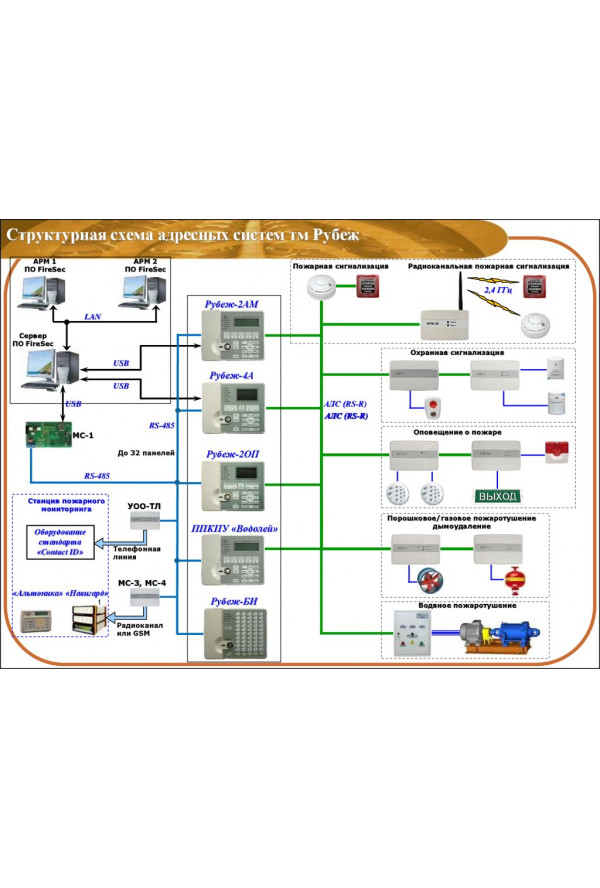

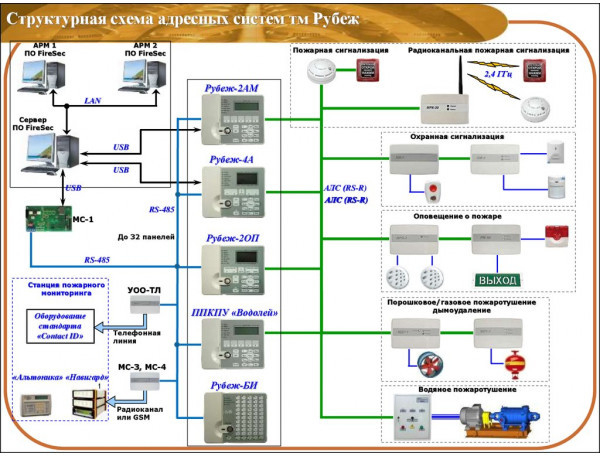

РМ-2 - адресный релейный модуль на 2 выхода (НО и НЗ) предназначен для управления исполнительными устройствами, входящими в состав адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресный релейный модуль является программируемым устройством.
Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Модуль представляет собой дистанционно управляемый переключатель.
В состав релейного модуля входят два реле К1 и К2 для подключения исполнительных устройств.
В системе РМ-2 представляет собой 2 отдельных логических устройства.
Адрес первому реле присваивается вручную (с приемно-контрольного прибора), а второму реле адрес присваивается в порядке возрастания автоматически, начиная с заданного адреса.

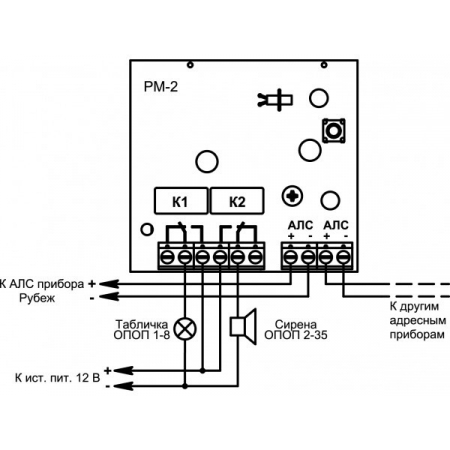

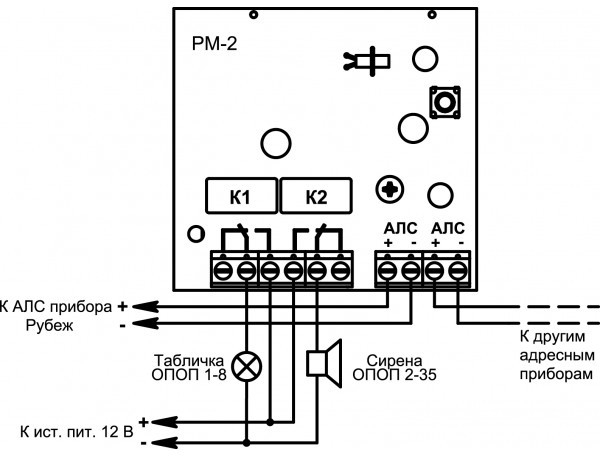

Адресный релейный модуль обеспечивает подключение и настройки:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
- различных устройств АСУТП, управление которыми возможно на релейном уровне;
- настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора;
- настройка удержания релейного выхода во включенном состоянии.

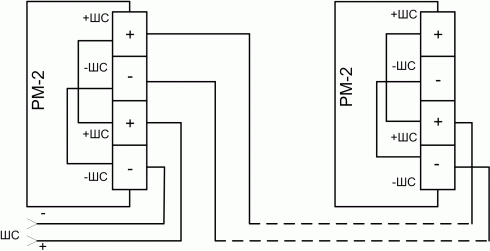

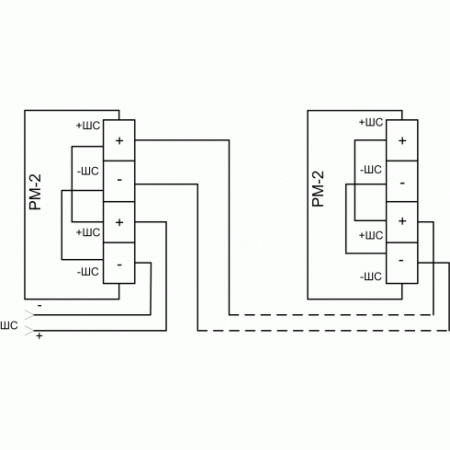

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Релейный модуль имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).
Адресный релейный модуль понимает логику работы логических функций «и» и «или» таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).
- РМ-2 (адрес релей модуль 2 адрес вых 250В 0,25А)
- -2 ОП (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
- -4А (ППКОПУ адрес 4ШС по RS-485 до 500 устр)
- Водолей (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
