Напряжение сети
(150…253) В
Выходное напряжение: при питании от сети
(13,6±0,6) В
Выходное напряжение: при питании от АБ
(9,5…13,5) В
Номинальный выходной ток
3 А
Максимальный выходной ток
4 А
Максимальная мощность, потребляемая от сети
120 ВА
Собственный ток потребления от АБ
не более 40 мА
Емкость АБ
17Ач

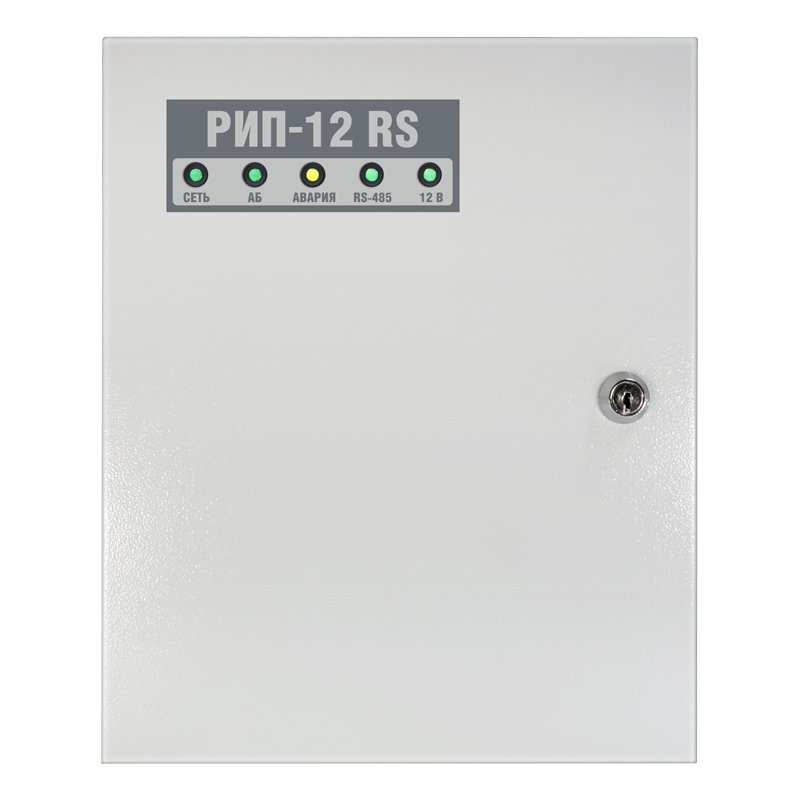

Световая индикация
5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор
есть
Датчик вскрытия корпуса
есть
Интерфейс
RS-485, протокол Modbus-RTU
Буфер событий
95 событий
Релейный выход ("Неисправность")
1 шт., оптореле
Максимальное напряжение и ток коммутации реле
80 В, 50 мА
Рабочий диапазон температур
от минус 10 до +40 °С
Относительная влажность
До 93% при 40 °С
Тип корпуса, степень защиты IP
М1 (IP30)
Габаритные размеры
255х310х95 мм
Масса РИП без батареи/с батареей
Не более 2,5 кг / 8кг
Средний срок службы
10 лет
Программирование РИП
Программа "MProg"
Подключение РИП (сечение проводов)
Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

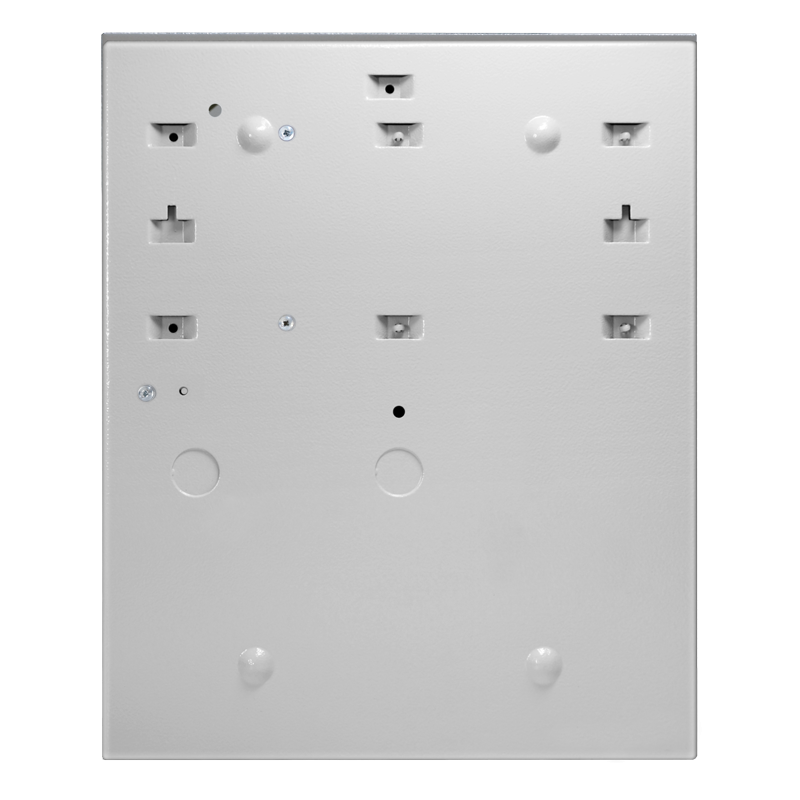

Тип монтажа
Настенный, навесной

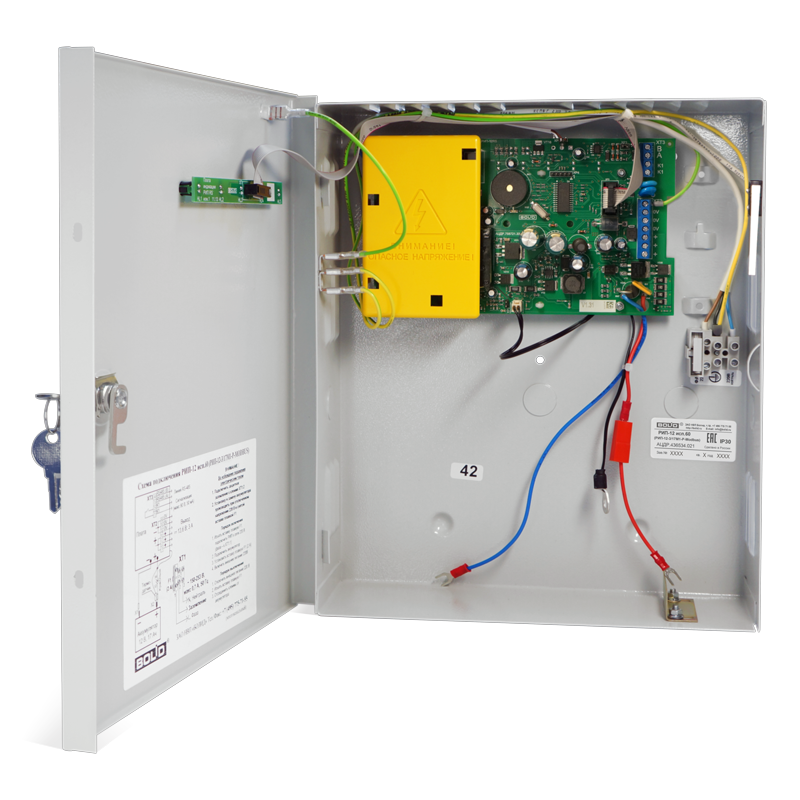

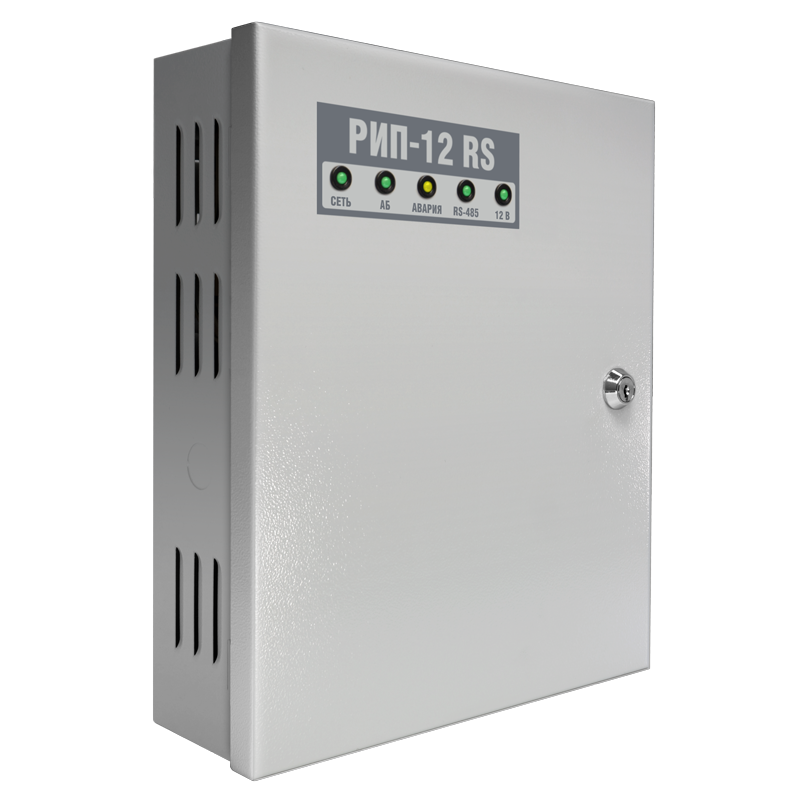

РИП-12 исп.60 (РИП-12-3/17М1-Р-Modbus) - Резервированный источник питания для систем автоматизации, 12 В, 3 А (металлич.корпус)
10110.80 р.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 5 шт. | 9 333 р. | 777.80 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Болид
Описание:
Предназначен для работы в составе систем автоматизации и диспетчеризации, для питания приборов контроля и управления, датчиков и другого инженерного оборудования. Управление и контроль РИП осуществляется по протоколу Modbus RTU. 12В; 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485 (протокол Modbus).
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Передача событий на контрольные устройства, поддерживающие обмен данными по интерфейсу RS-485 по протоколу Modbus-RTU: "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В); "Перегрузка источника питания"/"Перегрузка источника устранена" (выходной ток РИП более/менее 3,5 А)
- "Неисправность ЗУ"/ "Восстановление ЗУ" (ЗУ не обеспечивает /обеспечивает напряжение и ток для заряда батареи в заданных пределах)
- "Неисправность источника питания" /"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает /не обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение батарее ниже 11 В, при отсутствии сетевого напряжения)
- "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
- "Тревога взлома"/ "Восстановление зоны контроля взлома" (корпус РИП открыт/ закрыт)
- "Отключение/подключение выходного напряжения"
- Измерение и передача данных на контрольное устройство по протоколу Modbus RTU: Напряжение в сети
- Напряжение на АБ
- Напряжение на выходе
- Ток нагрузки
- Защита с автоматическим восстановлением работоспособности от: Превышения выходного напряжения
- Перегрузок по входу "переполюсовки" АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом: Автоматическая проверка состояния АБ тестовой нагрузкой
- Измерение емкости АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде и превышении допустимого напряжения
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
- Контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация: Наличия сетевого напряжения
- Выход сетевого напряжения за пределы нормы (ниже 150В или выше 250В)
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Необходимость замены АБ или проведения технического обслуживания
- Отключение АБ при ее разряде
- Неисправность ЗУ
- Отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощь программы "MProg"
