напряжение питания
24 В
средний потребляемый ток (без учета потребления тока безадресными извещателями)
15 мА
напряжение на безадресном шлейфе
напряжение питания АК
максимальное количество извещателей на безадресном шлейфе
60 шт.
максимальное сопротивление проводов безадресного шлейфa
50 Ом
максимальная емкость безадресного шлейфа
0,5нФ/ Ом
диапазон рабочих температур
от 0⁰С до + 50⁰С
максимально допустимая относительная влажность окружающей среды
93% при температуре 40⁰
габаритные размеры
121x121x50 мм (стандартное исполнение), 157x121x50 мм (промышленное исполнение)
масса АК
не более 0,6 кг
степень защиты обеспечиваемая оболочкой по ГОСТ 14254-2015
IP30 (стандартное исполнение), IP65 (промышленное исполнение)
максимальное количество АК на шлейфе
127 (необходимо рассчитывать параметры резервного источника питания исходя из общего тока потребления всех используемых АК)

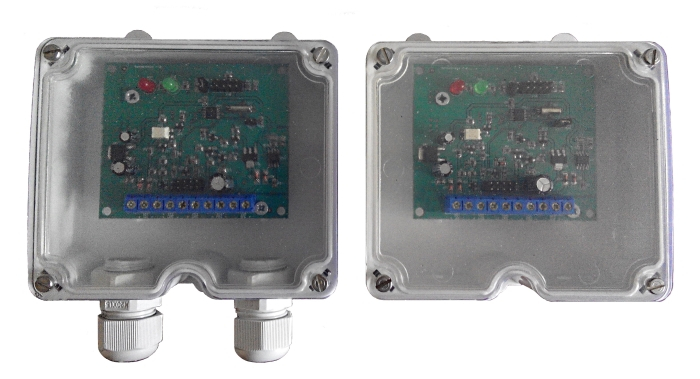

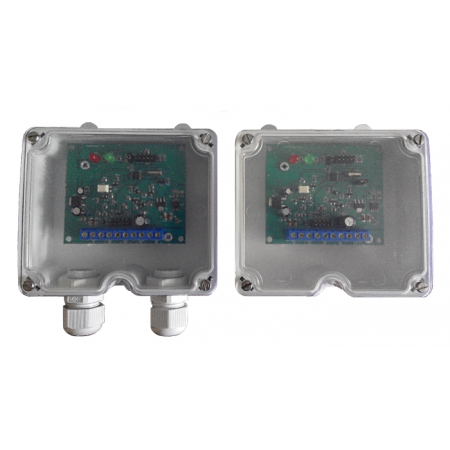

Планета-АК ТУ 4371 – 007 – 60552473 – 12
Адресный концентратор предназначен для расширения возможностей адресной системы пожарной сигнализации «Планета» при помощи подключения через него безадресных пожарных извещателей типа ИП212-69/1МР и ИПР513-9П. Это бывает целесообразно и экономично при охране больших по площади или длине помещений (ангары, коридоры и т.п.). Дополнительная логическая обработка сигналов от безадресных извещателей позволяет повысить помехозащищенность системы. АК включается в адресный шлейф адресного приемно-контрольного прибора (АПКП) «Планета-АПКП-М» или «АСПС Планета-4». Для АПКП он является функционально таким же устройством, как и адресный извещатель. Совместно с АК на адресном шлейфе могут использоваться адресные пожарные извещатели системы «Планета» - ИП212-83 , ИПР513-9 и ИП101-34-А1.
