Линейный дымовой извещатель ПК-02 для ИПДЛ

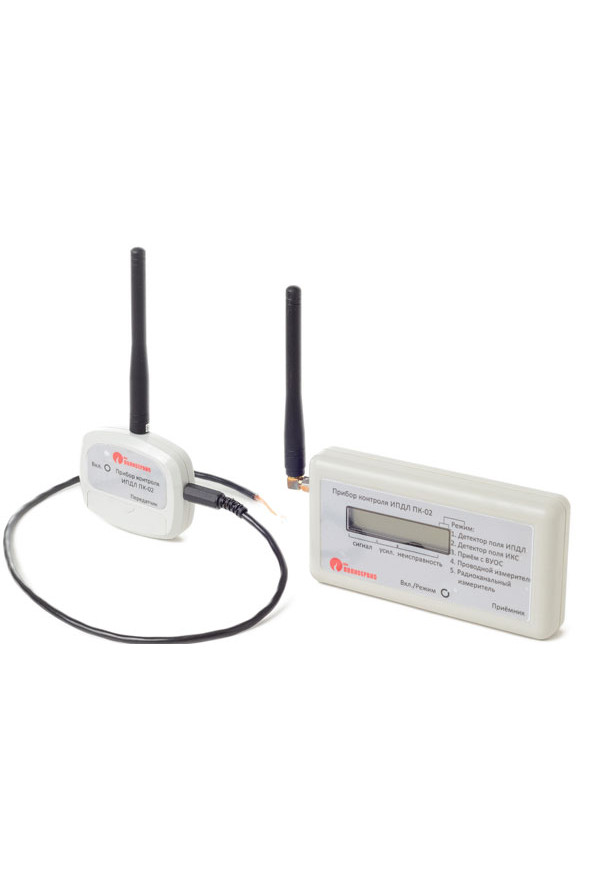

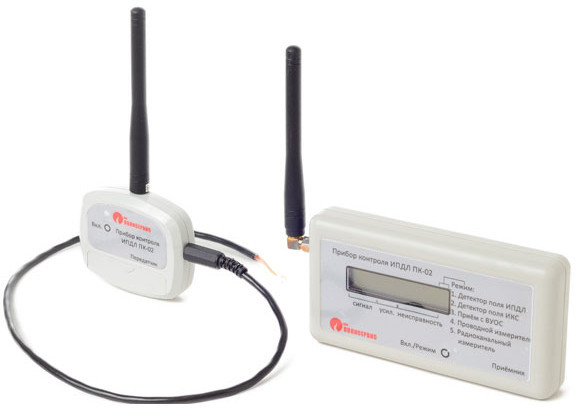

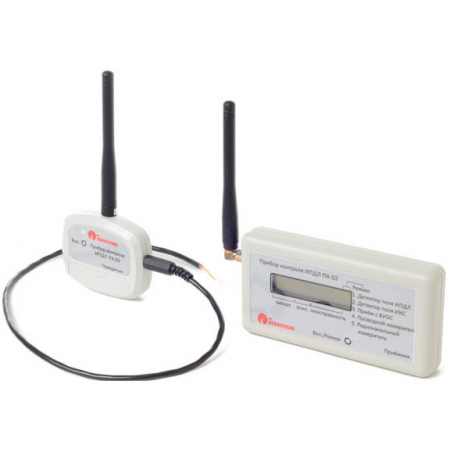

ПК-02 для ИПДЛ - прибор контроля радиоканальный (866 МГц)для настройки и оперативного наблюдения состояния ИПДЛ при пуско-наладочных работах и техническом обслуживании, а также для настройки ИКС-1, ИКС-3 и других активных ИК извещателей производства НПФ "Полисервис".

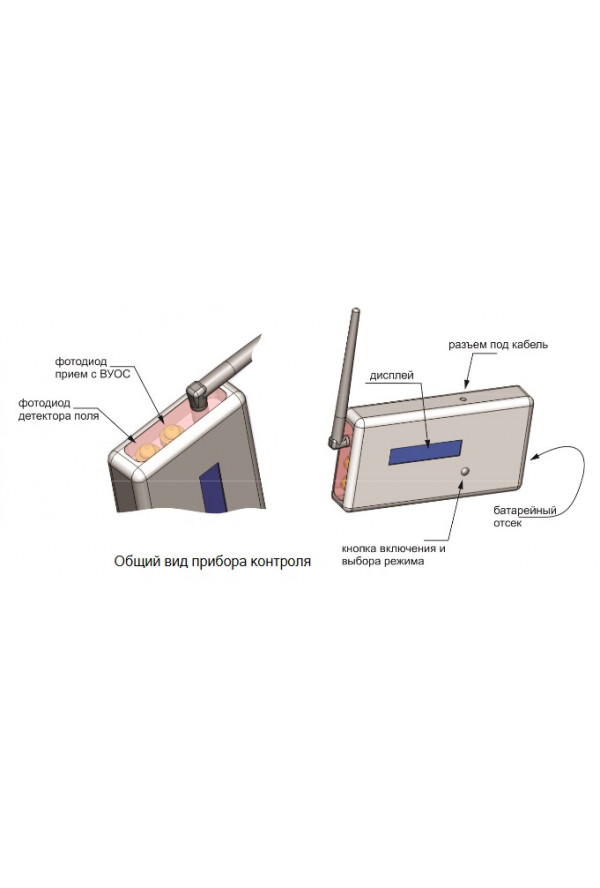

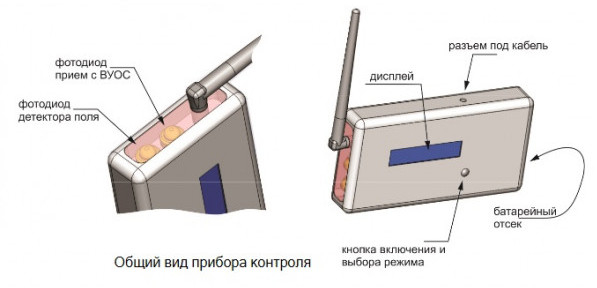

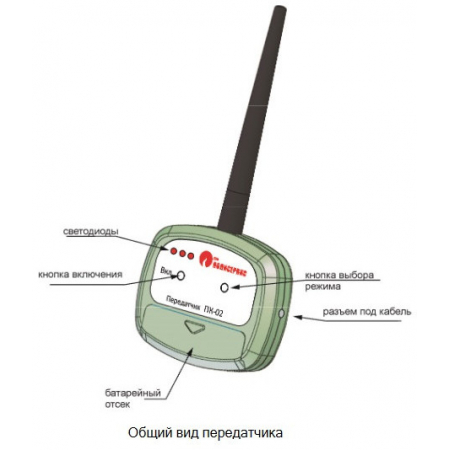

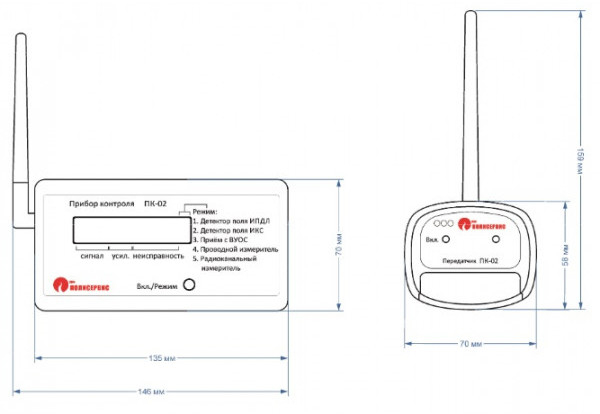

Прибор состоит: из блока приемника, предназначенного для обработки и отображения информации и блока передатчика, используемого в режиме "Радиоканальный измеритель".
Режимы работы прибора:
Детектор поля — предназначен для определения направления оптической оси излучателя при настройке ИПДЛ-Д-II/4р, ИКС и других активных ИК извещателей.
Перемещая ПК-02 в плоскости перед излучателем по максимальному уровняю сигнала найти положение оптической оси.
Проводной измеритель — предназначен для измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода.
Юстируя блоки извещателя добиться максимального уровня сигнала.
Радиоканальный измеритель — предназначен для дистанционного измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р.

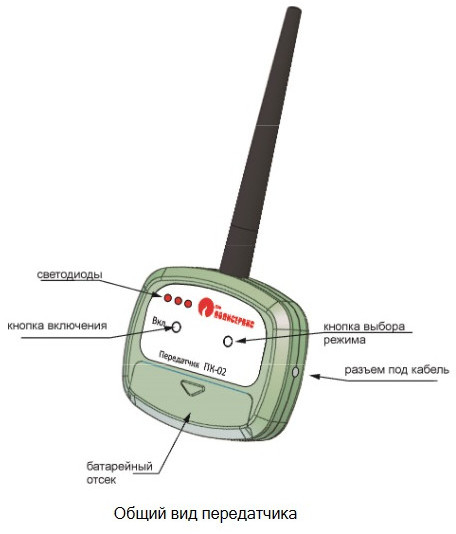

Передатчик ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода.
Уровень принимаемого сигнала будет передаваться по радиоканалу и отображаться на дисплее ПК-02.
Таким образом ПК-02 позволяет юстируя излучатель тут же видеть изменение уровня сигнала на приемнике.
Прием с ВУОС — предназначен для считывания рабочих параметров ИПДЛ через ВУОС.
Связь прибора с ВУОС осуществляется посредством оптического канала: светодиодный излучатель ВУОС – фотоприемник прибора.
ИПДЛ генерирует контрольный сигнал о своем состоянии в канал связи с ВУОС.
Прибор позволяет пользоваться функцией "Память последнего срабатывания".
Параметры состояния ИПДЛ, содержащиеся в контрольном сигнале, принимаются прибором, обрабатываются и отображаются на дисплее:
- загрязнение оптики 50%;
- загрязнение оптики 90%;
- нет сигнала на приемнике;
- тревога.
Дальность действия радиоканала - 150 м.
Питание - от 2 х батареек АА.
Внимание!!! В радиусе (200м) допускается работа только одного прибора.
