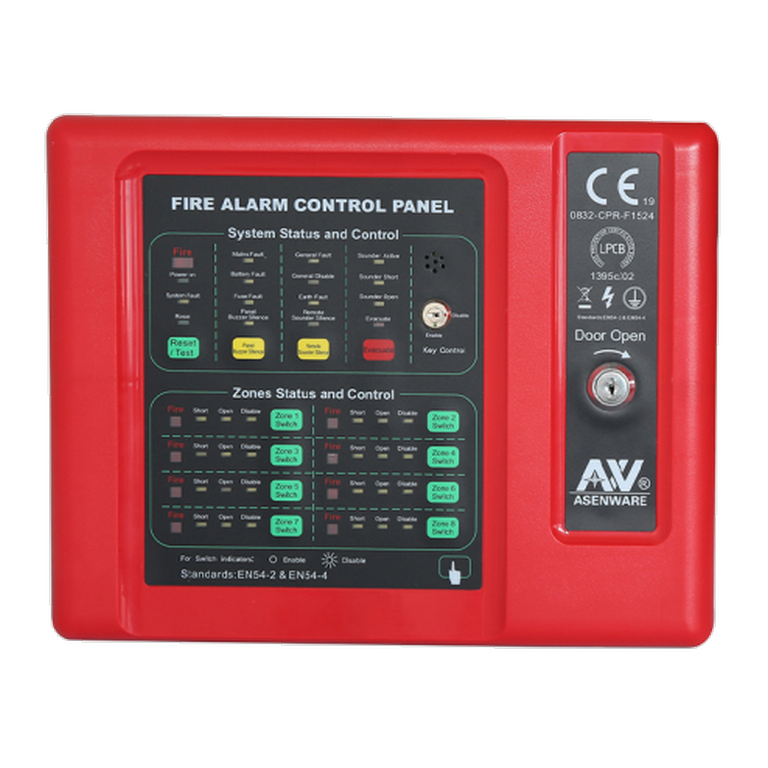

Панель управления пожарной сигнализацией безадресная AW-CFP2166-6

Безадресная панель управления пожарной сигнализацией AW-CFP2166-6 предназначена для:

• контроля шлейфов сигнализации, с установленными в них охранными, пожарными извещателями, технологическими извещателями;
• выдачи тревожных извещений ПОЖАР/ ТРЕВОГА/ НЕИСПРАВНОСТЬ;
• управления звуковыми, световыми оповещателями и табло «ВЫХОД».

Принцип работы прибора основан на контроле сопротивления в цепи ШС. Любое изменение величины сопротивления, вызванное механическим повреждением ШС или срабатыванием включенных в него извещателей, превышающее заданные пределы, приводит к переходу прибора по данному ШС из дежурного режима в режим тревоги, при этом переключаются контакты реле и выдаются соответствующие извещения на органы индикации и оповещения.

ППКУП имеет следующие функциональные возможности:

• в зависимости от исполнения, прибор позволяет подключать 6 аналоговых (пороговых) неадресных шлейфов сигнализации;
• в ШС прибора могут быть включены извещатели пожарные
  (ИП) дымовые оптико-электронные, тепловые максимально дифференциальные, тепловые максимальные, комбинированные типа, линейные, извещатели ручные пожарные;
• 4 выхода сигнализации, включая 2 звуковых, пожарное реле и реле неисправности;
• 4 дополнительных выхода питания с возможностью сброса, обеспечивающие стабильное питание на уровне 24 В / 100 мА с защитой от перегрузки;
• автоматическое переключение питания между сетью и аккумулятором для непрерывной работы;
• 1-4 уровни доступа обеспечивают безопасность при входе в панель;
• контроль и оповещение о неисправностях в различных системах, включая входы, выходы, систему, питание, заземление и предохранитель;
• возможность отключения отдельных зон и проведения пожарных учений для имитации работы пожарной сигнализации;
• возможность временного отключения звуковых сигналов для удобства обслуживания.

Питание прибора осуществляется от сети 220 В. Резервирование питания осуществляется автоматическим переходом на питание от встраиваемой АКБ при пропадании напряжения сети 220 В, а при наличии напряжения сети – обеспечивается заряд АКБ. Переход осуществляется с включением соответствующей индикации и без выдачи ложных извещений во внешние цепи.

Индикации на панели управления:

• в случае возникновения новых событий, таких как тревога или неисправность, прибор подает звуковой сигнал;
• лицевой панели прибора размещены информационные световые индикаторы, где отображается информация о состоянии системы пожарной сигнализации. При срабатывании сигнализации загорается красный светодиод «Пожар», а также активируется красный светодиод «Оповещение включено».
• при возникновении любых неисправностей активируется индикатор «Неисправность системы». Это позволяет оперативно реагировать на проблемы, такие как короткое замыкание или отказ элементов системы.
