Напряжение сети
(150...253) В
Выходное напряжение: при питании от сети
(13,6±0,6) В
Выходное напряжение: при питании от АБ
(9,5...13,6) В
Номинальный выходной ток
3 А
Максимальный выходной ток (до 2-х минут)
3,5 А
Максимальная потребляемая от сети мощность / ток
120 ВА / 0,8 А
Собственный ток потребления от АБ
не более 40 мА
Емкость АБ
17 А·ч (2 шт. 12 В)
Встроенная светодиодная индикация
"СЕТЬ", "АБ", "АВАРИЯ", "RS-485", "12В"
Встроенный звуковой сигнализатор
есть
Интерфейс
RS-485, протокол Орион
Буфер событий
95 событий
Релейный выход ("Неисправность")
1 шт., оптореле
Максимальные напряжение и ток коммутации реле
(80 В, 50 мА)
Рабочий диапазон температур
от -10 до +40 °C
Относительная влажность
до 93% при +25 °C
Степень защиты корпуса
IР20
Габаритные размеры
156×86×58 мм
Вес МИП
не более 0,5 кг
Средний срок службы
10 лет
Программирование МИП
Программа UProg.exe
Подключение к ПК при программировании
Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к МИП
Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0, 2…1,5 кв.мм
Тип монтажа

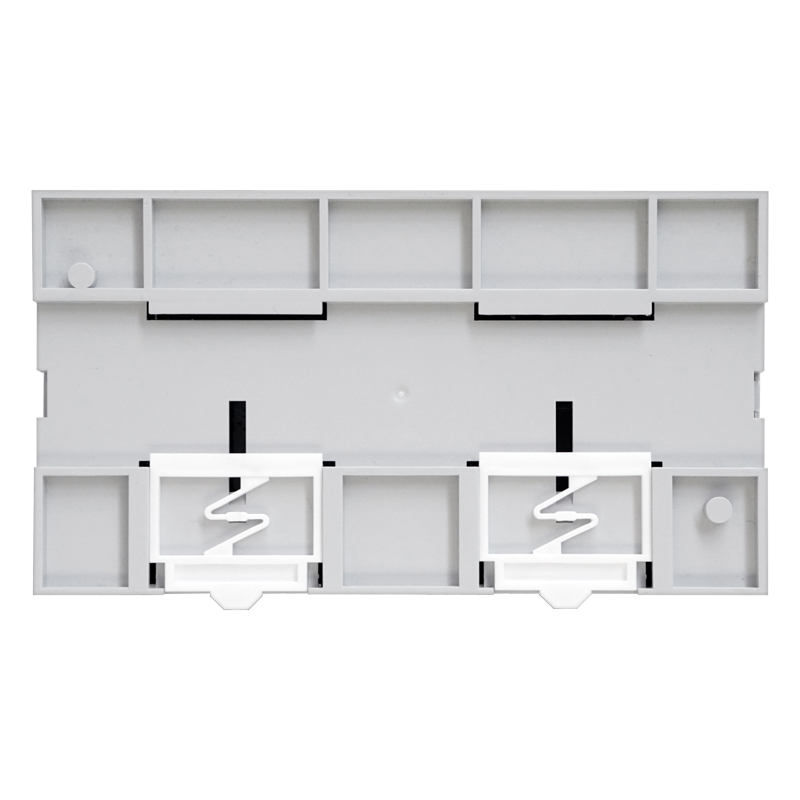

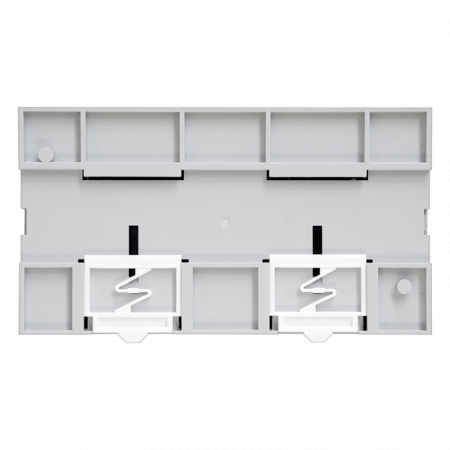

на DIN-рейку

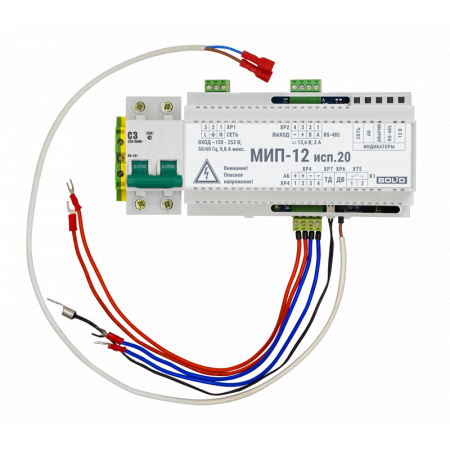

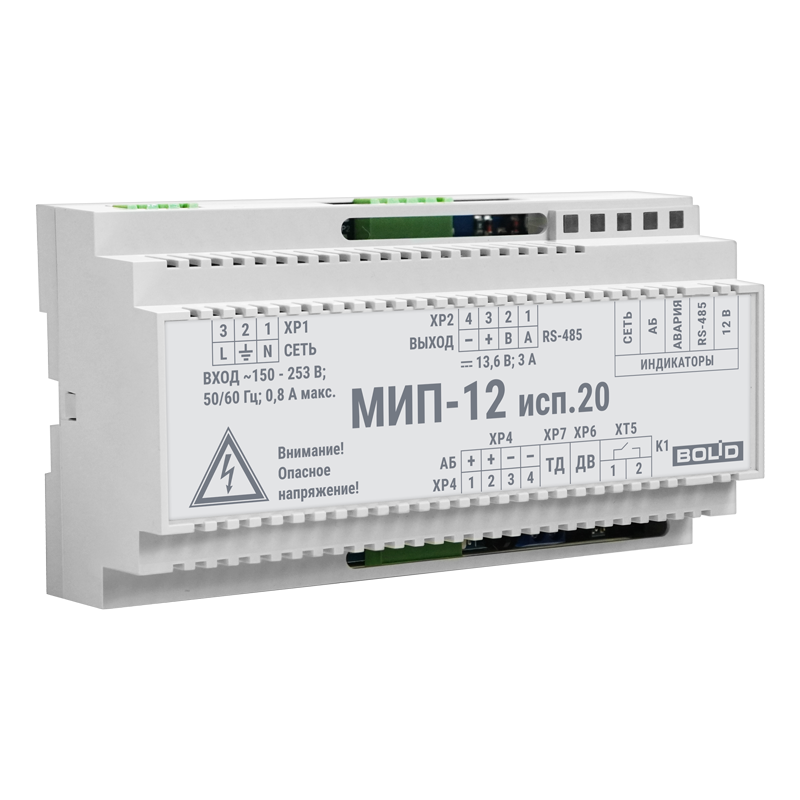

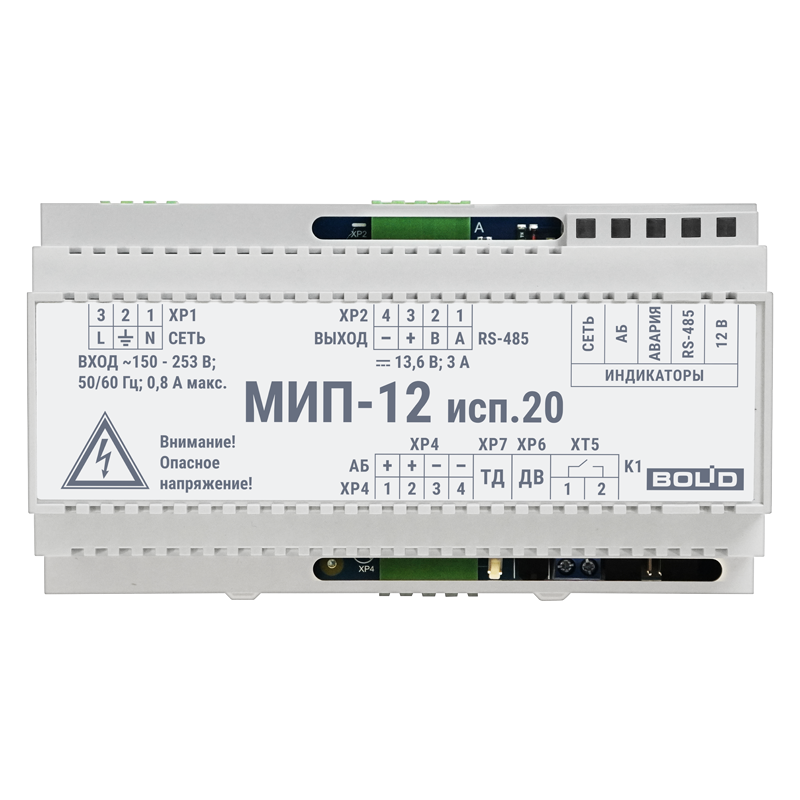

МИП-12 исп.20 (МИП-12-3/П5-Р-RS) Модуль источника питания МИП-12 исп.20 (МИП-12-3/П5-Р-RS)
6661.20 р.
(с НДС)
0 р.
| Количество | Ваша цена | Экономия |
|---|---|---|
| Опт от 8 шт. | 6 148.80 р. | 512.40 р. |
| Запросить КП на крупный опт |
Характеристики:
Производитель:
Болид
Описание:
Предназначен для размещения в монтажных устройствах с установкой на DIN-рейку и обеспечения резервированным питанием средств пожарной автоматики, извещателей, приборов ОПС, СКУД и других устройств. Рекомендован для организации питания БК-12-RS485-01, для совместного использования с ППКУП "Сириус", пульта "С2000М" и их исполнений. Сертифицирован согласно ТР ЕАЭС 043/2017.
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
- Передача событий на пульт "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про": "Сброс прибора" (при включении питания МИП)
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В)
- "Перегрузка источника питания" (выходной ток МИП более 3,5 А)
- "Перегрузка источника устранена" (выходной ток МИП менее 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
- "Неисправность источника питания" (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
- "Восстановление питания" (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
- "Неисправность батареи" (напряжение на любой из батарей ниже 7 В или не подключены)
- "Ошибка теста АБ" (внутреннее сопротивление батарей выше предельно допустимого – требуется замена или техническое обслуживание)
- "Разряд батареи" (напряжение на батареях ниже 11 В при отсутствии сетевого напряжения)
- "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батарей)
- "Восстановление батареи" (напряжение на батареях выше 10 В, заряд батареи возможен)
- "Тревога взлома" (размыкание контактов датчиков вскрытия)
- "Восстановление зоны контроля взлома" (контакты датчика вскрытия замкнуты более 30 секунд)
- "Отключение выходного напряжения" (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
- "Подключение выходного напряжения" (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)
- Измерение и передача данных по запросу от "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про": напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от: превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом: автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация: наличие сетевого напряжения на входе
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор

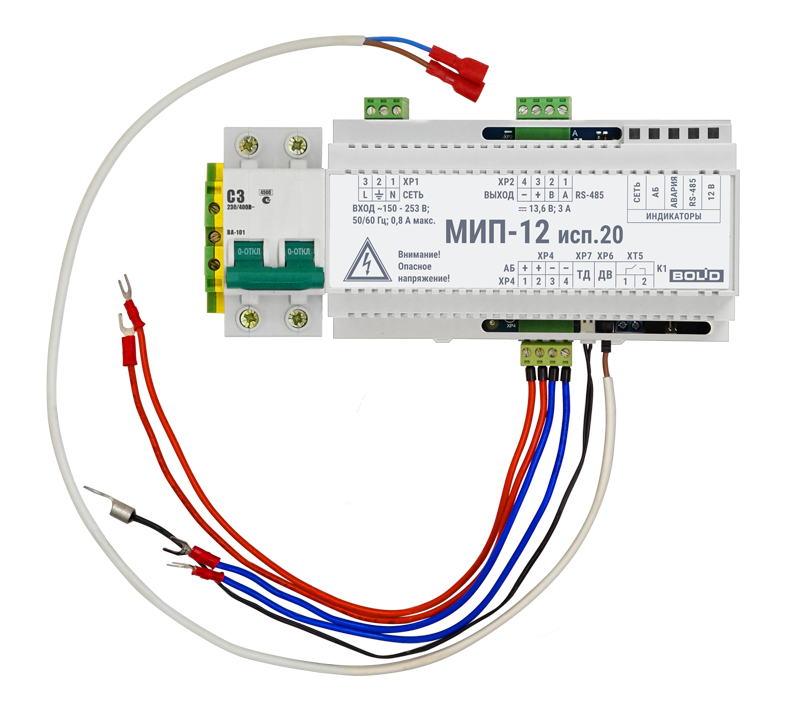

- Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель
Техническая документация
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
