Артикул: 216411
Рубеж
По запросу

Данный товар находится в архиве!
Возможность поставки уточняйте у менеджера!!

RUB
Модуль управления клапаном дымоудаления. Количество управляемых клапанов 1. Модуль питается от адресной линии. Контроль положения клапана по концевым выключателем. Контроль питания. Средний ток, потребляемый от линии связи не более 0,2 мА. Количество выходов - 1. Количество входов - 3 (датчик заслонок (отк/закр.)), локальное управление тревогой.
Самовывоз
Тинко-СБ
Характеристики:
Производитель: Рубеж

Количество выходов 1
Коэффициент вероятности безотказной работы, не менее 0,98
Реле выходы 1 (НО и НЗ)+2 (НО)+1(НЗ)
Количество светодиодов, шт. 3
Максимальная длина линии связи, м 30 (устр.), 1000 (RS-485)
Материал ABS-пластик
Интерфейс RS-485 (2 шт.)
Цвет Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485 До 500
Тип изделия Модуль дымоудаления
Максимально комутируемые напряжение/ток, В/А Перем. 250/0,25; пост. 30/2
Индикация Световая
Напряжение питания, В 20 - 28 (по АЛС)
Ток потребления. мА 10
Потребляемая мощность, Вт 1,5
Разъем Клеммы
Диапазон рабочих температур, °С -25...+50
Степень защиты, IP 20
Габаритные размеры, мм 125x78x37
Масса, кг 0,2

Описание:

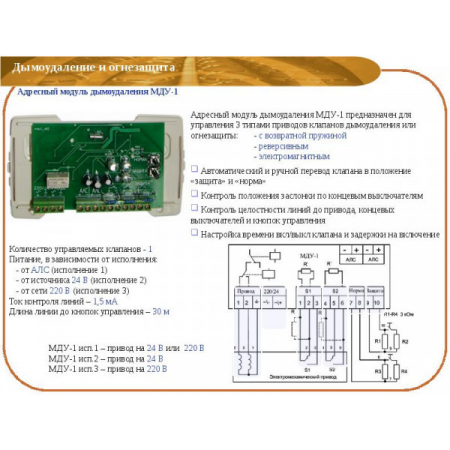

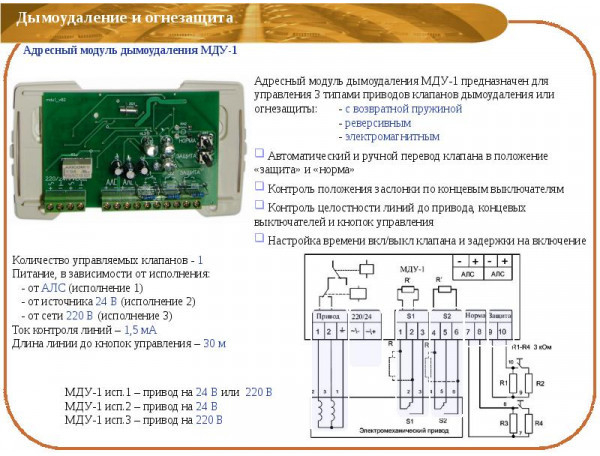

МДУ-1 исп.01 - модуль управления клапаном огнезадерживающим или дымоудаления и предназначен для их управления в ручном режиме с кнопочного поста или в автоматическом режиме с приемно-контрольного прибора.

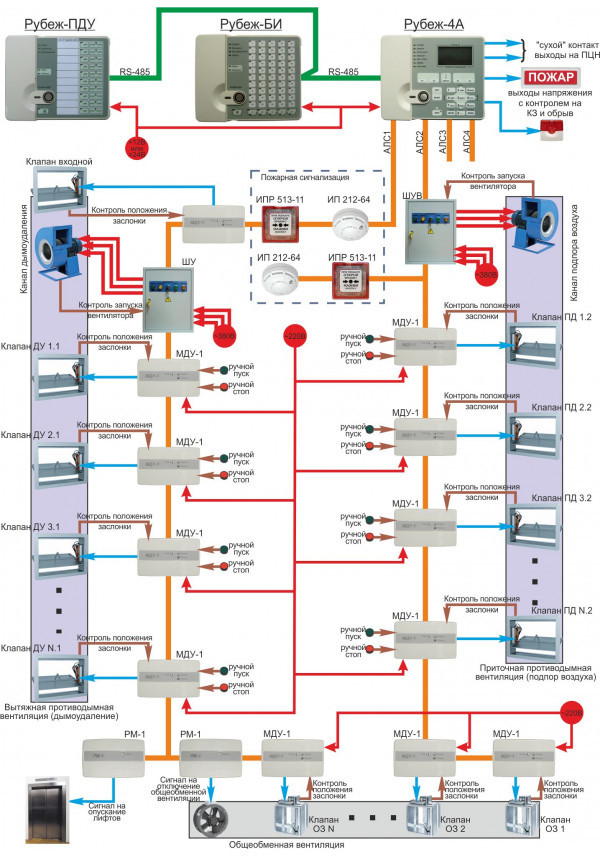

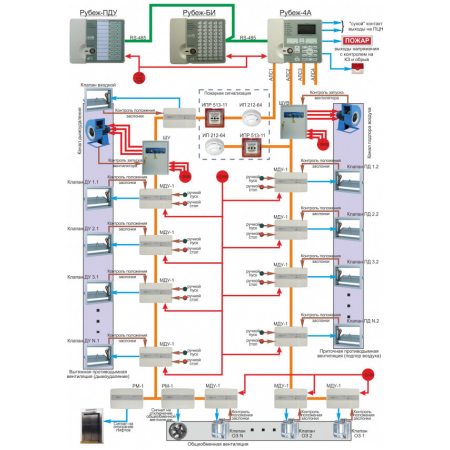

Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-2ОП», «Рубеж-4А», ППКПУ серии «Водолей».

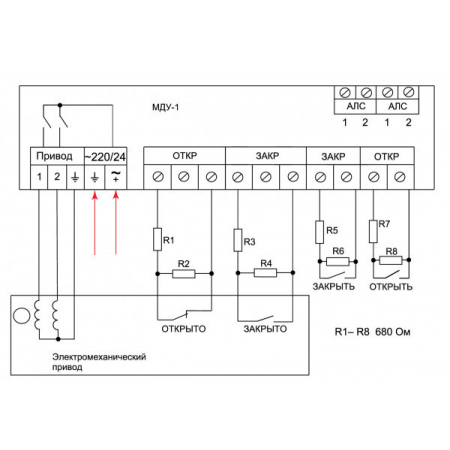

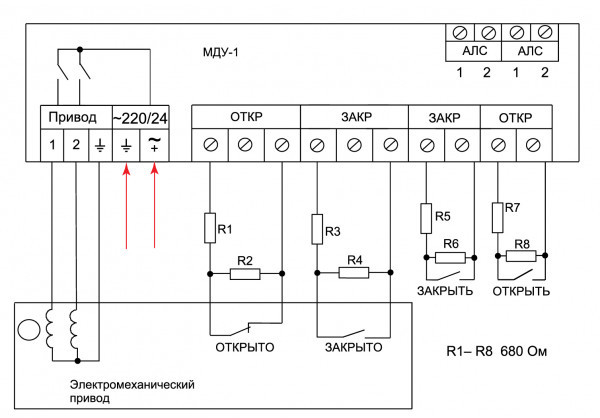

Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле.

Модуль предназначен для управления следующими типами приводов клапана:

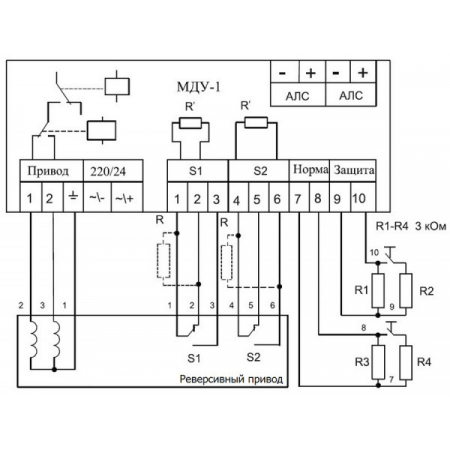

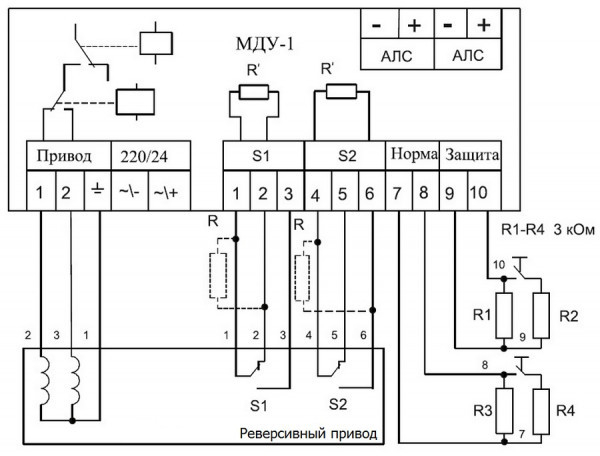

  • реверсивный электромеханический привод;
  • электромеханический привод с возвратной пружиной;

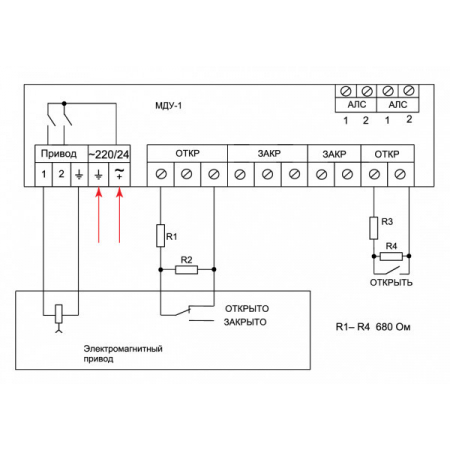

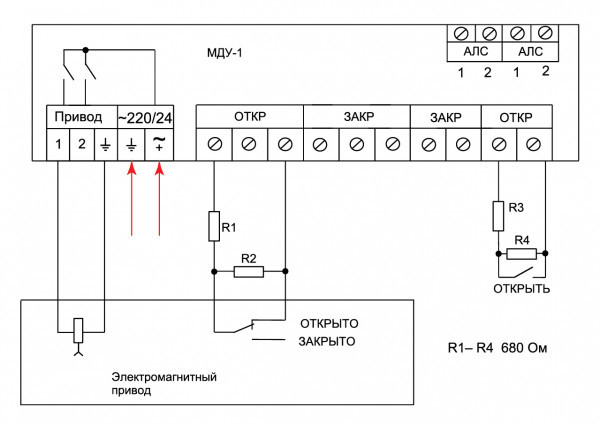

  • электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Питание модуля осуществляется по адресной линии связи (АЛС).

МДУ-1 исп.01 используется для управления приводами, рассчитанными на напряжение 24 или 220 В.
