Оборудование к домофону Короб монтажный для блока вызова CCD-2094.3 ЦФРЛ.305419.005-01

Короб монтажный для блока вызова CCD-2094.3
Используется для установки блоков вызова ЦИФРАЛ CCD-2094.3 в двери, уже имеющие технологические отверстия большего размера, чем требуется для монтажа данных блоков вызова. Имеет накладной вариант крепления, предусмотрен для использования в случае невозможности врезного монтажа. Защищает блок вызова от погодных условий и вандализма.
Короб монтажный избавляет от дополнительных затрат, упрощает процесс монтажа (особенно при монтаже на кирпичную или бетонную стену) и придаёт входной двери законченный и привлекательный вид.

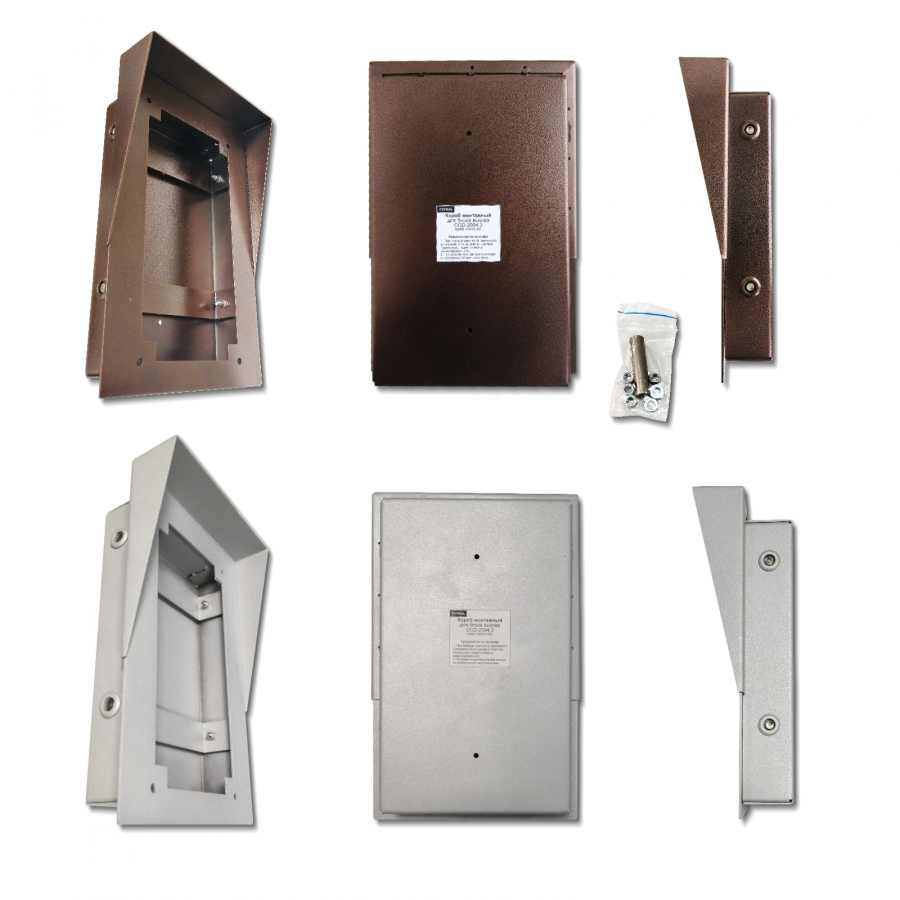

Короб монтажный изготовлен из листовой стали толщиной 1,5 мм, покрыт стойкой полимерной краской, и предназначен для монтажа блоков вызова ЦИФРАЛ CCD-2094.3.

Порядок монтажа на кирпичную/бетонную стену (крепеж в комплект не входит): *
1. Установить блок вызова в пластину переходную, закрепить гайками и шайбами из комплекта поставки.
2. Просверлить в стене два отверстия необходимым диаметром, соосно с отверстиями в коробе.
3. В коробе монтажном («по месту») просверлить отверстие для сигнальных проводов подключения вызывной панели.
4. Закрепить короб монтажный к стене, продев в ранее просверленное отверстие сигнальные провода для подключения устройства.
5. Подключить сигнальные провода к закрепленному на переходной пластине блоку вызова.
6. Вставить переходную пластину (с закрепленным блоком вызова) в короб. Закрепить с помощью секретных винтов и шайб (винты, шайбы и ключ входят в комплект поставки).

*При монтаже короба монтажного необходимо учитывать наличие отверстия (в нижней части короба) для отвода возможного конденсата. Отверстие должно быть открыто и не блокировано при монтаже. В противном случае, при появлении конденсата в корпусе, он (конденсат) будет накапливаться, что может привести к выходу из строя смонтированного блока вызова.

Конструкторская документация    Box-CCD-2094_3.pdf

• Box-CCD-2094_3.pdf
