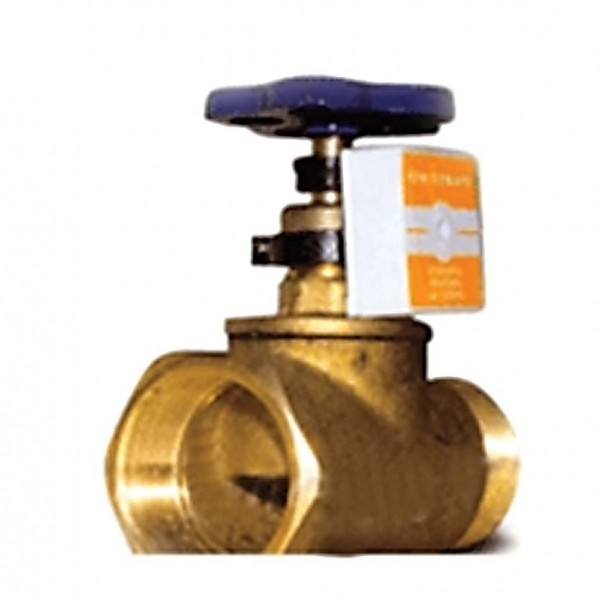

Элеко С ИП-УОС-2-К-м - извещатель пожарный механический устанавливается на пожарном вентиле (кране) и предназначен для использования его в качестве коммутирующего элемента в системах пожаротушения в зданиях повышенной этажности для включения схемы пуска пожарных насосов.
Извещатель может использоваться и для других запорных устройств (вентилей).
Извещатель применяется в системах пожарной сигнализации, дымоудаления и пуска пожарных насосов в жилых зданиях повышенной этажности.
Извещатель подключается в шлейфы приборов «ППС-ДУ-32», «ППС-ДУ-32ПН», «Юнитроник 496» или других, имеющих аналогичные параметры по току и напряжению.
Основным элементом устройства является резистор, накоротко зашунтированный микропереключателем.
Формирование сигнала срабатывания происходит посредством поводка (тяги), соединенного со штоком вентиля.
При размыкании контактов микропереключателя в электрическую цепь включается резистор 3,9 кОм для приборов «ППС-ДУ-32» и 5,6 кОм для приборов «Юнитроник 496», что вызывает соответствующее изменение тока, фиксируемое контрольным прибором.
Комплектация:
- извещатель,
- поводок,
- кольцо,
- хомут,
- саморезы.
