Сетевая системы контроля доступа GATE Gate-Sensor-IR

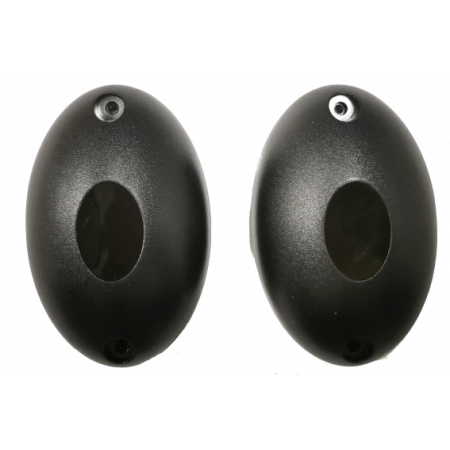

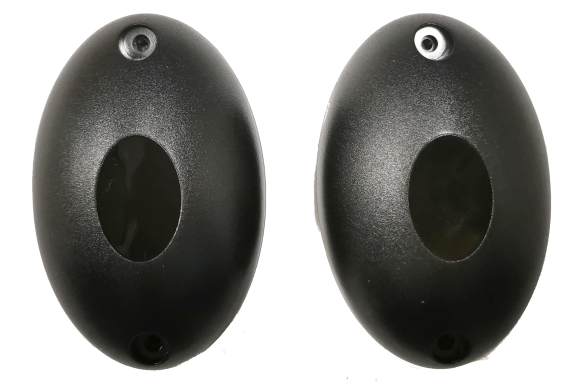

Простой и универсальный комплект проводных инфракрасных фотоэлементов Gate-Sensor-IR предназначен для формирования сигнала о наличии автомобиля или иного препятствия в указанной зоне (линии) автопроезда, створе ворот или шлагбаума. Комплект состоит из передатчика (TX) и приемника (RX). На выходе приёмника имеется реле с контактами NC/COM/NO, которое срабатывает при прерывании направленного луча инфракрасного излучения от передатчика. Сигнал с контактов реле подается на контроллер доступа или блок управления преграждающего устройства, что обеспечивает необходимые алгоритмы работы точки проезда и автоматики преграждающих устройств.
Технические характеристики
- напряжение питания 12-24 V DC/AC
- ток потребления RX 15mA, TX 30mA
- максимальная дальность 15 метров
- выход - реле (NC/COM/NO) 36V/1A
- габариты RX и TX (мм) 49,2x76x29,6
- рабочая температура от - 25°C до +55°C
- конструкция: передатчик и приёмник с электронными платами
в одинаковых пластиковых корпусах с креплением под винт.
- назначение контактов - отмечено на платах приборов.
Установка
Оба прибора (передатчик и приёмник) размещаются на линии требуемого контроля напротив друг друга (лицом друг к другу) на расстоянии от 2 до 15 метров, на высоте 30-60 см над поверхностью проезжей части. Питание подаётся на оба прибора. Управляющие сигналы для автоматики преграждающих устройств — от контактов выходного реле (NO или NC / COM) приёмника RX. При размещении приёмника исключать попадания прямых солнечных лучей на фотоэлемент.
Комплект поставки: Приёмник RX - 1 шт, передатчик TX - 1 шт, крепеж - 1 к-т, паспорт - 1 шт.
