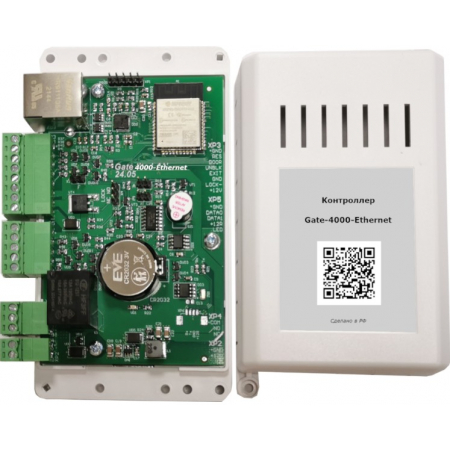

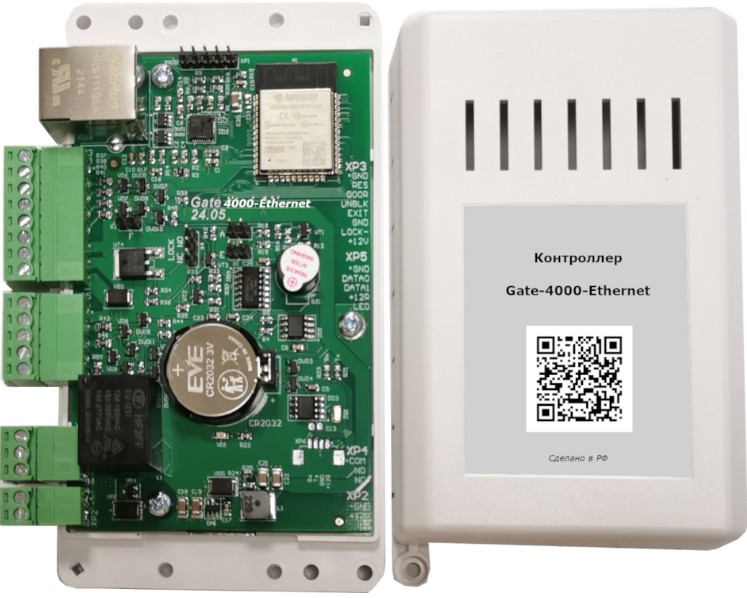

Сетевая системы контроля доступа GATE Gate-4000-Ethernet

Простой и бюджетный IP контроллер Gate-4000-Ethernet является упрощённым и ограниченным вариантом типового контроллера Gate-8000-Ethernet и по принципам работы аналогичен ему. Контроллер также работает под управлением штатного ПО Gate-Server-Terminal (начиная с версии 1.22.100) совместно с другими классическими контроллерами. В контроллере имеется упрощённый web-интерфейс для установки первичных сетевых настроек. В контроллере применена более современная элементная база, что в частности позволило увеличить скорость работы с памятью.

Контроллер Gate-4000-Ethernet – простой и бюджетный сетевой IP контроллер доступа, предназначенный для управления доступом в жилые и производственные помещения с контролем в одну сторону (вход по карте / выход по кнопке) в составе классической СКУД Gate. Контроллер имеет простой web-интерфейс для начальных сетевых настроек (с возможностью аппаратной блокировки интерфейса для защиты от НСД). Сетевой интерфейс - один порт Ethernet (4 wire), розетка RJ45 с индикацией. Контроллер имеет один вход для подключения считывателя. Входной интерфейс Wiegand-48(автомат) с поддержкой стандартного Wiegand-26. Один тревожный вход контроллера обеспечивает его разблокировку в случае получения тревожного сигнала. Одно вызодное реле (NO/NC) обеспечивает управление исполнительным устройством. Есть входы для датчика прохода (геркон) и кнопки выхода.Контроллер выпускается в компактных пластиковых корпусах с возможностью крепления на DIN рейку или под винт.

Напряжение питания 12 В Потребляемый ток: не более 100 мА Тип сетевого подключения Ethernet Входной интерфейс считывателя Wiegand 48 (автомат) с поддержкой стандартного Wiegand-26 Тревожный вход 1 (разблокировка контроллера) Кол-во подключаемых считывателей 1 Кол-во управляемых реле (NO/NC/COM) 1 Параметры реле: 24 VDC / 5 A Ёмкость банка памяти ключей 8 тыс. Ёмкость банка памяти событий 4 тыс. Габариты (мм) 75х135х35

Контроллер поставляется с сетевыми настройками по умолчанию: IP-адрес 192.168.0.66, маска подсети 255.255.255.0, основной шлюз 192.168.0.1, порт 5000; звук — выключен; логин/пароль web-интерфейса: admin/admin. Настройка сетевых параметров осуществляется через Web-интерфейс или штатную утилиту «Gate-Ethernet Configuration Tool»: - Подключить контроллер к питанию и сети Ethernet (загрузка микропрограммы занимает около 3 с); - Подключиться через Web-интерфейс по заводскому ip-адресу 192.168.0.66; логин:admin, пароль:admin; - Произвести необходимые настройки и сохранить их (при этом происходит перезагрузка контроллера).

Для повышения защищенности контроллера от НСД доступность web-интерфейса задается оператором с помощью джампера - A (X2): джампер надет - web страница доступна; джампер снят - web страница не активна. После завершения всех начальных настроек, при вводе в эксплуатацию, рекомендуется снять джампер А(Х2).

Сброс в заводские настройки: - выключить питание устройства и установить джампер "E"(Х1); - включить питание: контроллер начнёт издавать короткие звуковые сигналы; - через 5 секунд снять джампер Е: контроллер в течение 3х секунд автоматически перезагрузится с заводскими параметрами по умолчанию.
