Длина зоны обнаруженния (не более), м
500
Количество зон
4
Коэффициент вероятности безотказной работы, не менее
0,98
Время срабатывания, сек, не более
1
Номинальное сопротивление выносного резистора, кОм
1000
Время готовности к работе, с, не более
20
Реле выходы
5 (OK)
Напряжение срабатывания защиты, В
9,5
Интерфейс
RS-485
Дополнительное оборудование
Есть: БОС; чувствит. и нечувствит. элемент (приоб)
Тип изделия
Извещатель охранный поверхностный вибрационный периметровый уличный
Интеграция с оборудованием или ПО
С любым ПКП, СОТ, ИСБ (через сухие контакты)
Напряжение питания, В
DC (10 - 28)/0,1A
Ток потребления. мА
25
Диапазон рабочих температур, °С
-45...+50
Степень защиты, IP
65
Габаритные размеры, мм
185x110x55
Масса, кг
1,5
Извещатель охранный поверхностный вибрационный
1 шт

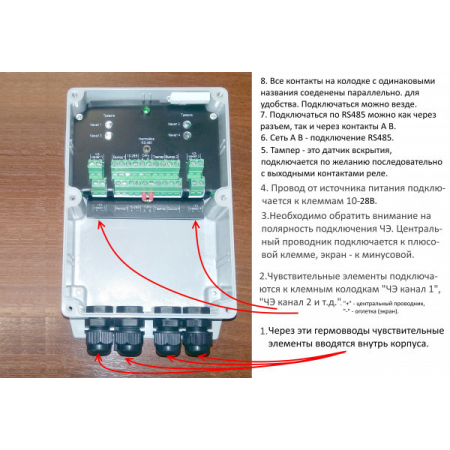

Извещатель охранный поверхностный вибрационный Габарит-4
Габарит-4 - извещатель охранный вибрационный на 4 зоны предназначен для обнаружения попыток несанкционированного проникновения на охраняемый объект через ограждение периметра и сигнализации об этом путем формирования сигнала тревоги.

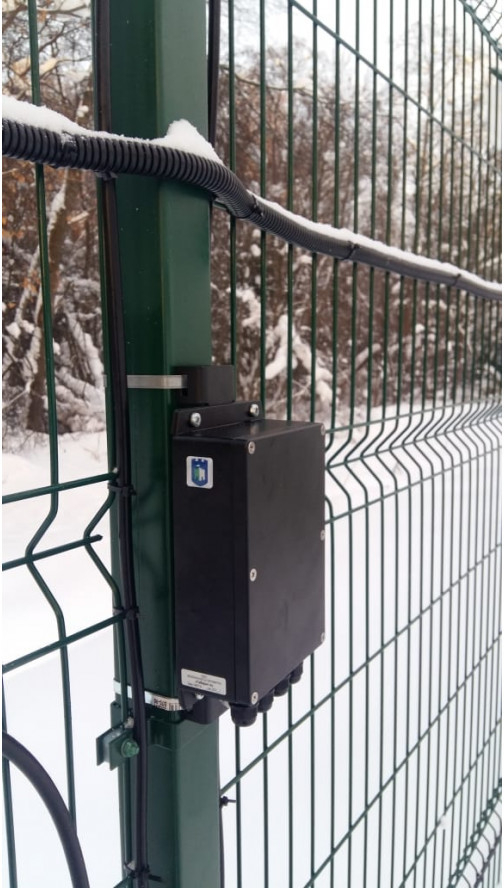

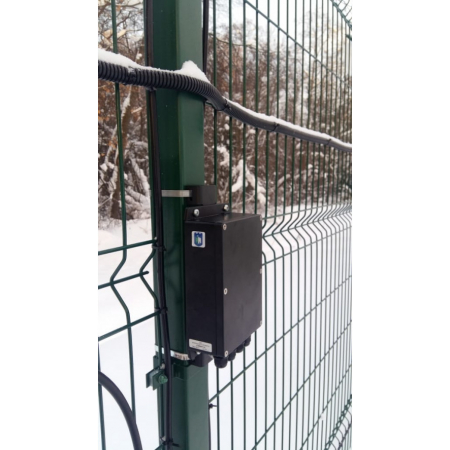

В качестве чувствительного элемента (приобретается отдельно) используется специальный кабель, который жестко закрепляется на полотне или на козырьке ограждения и совместно с ним формирует поверхностную зону обнаружения.
В случаях, когда зона охраны находится в отдалении от прибора, для подключения чувствительного элемента необходимо использовать нечувствительный соединительный кабель типа РК-50, РК-75.
Типы ограждений (заграждений), которые могут быть оборудованы извещателем: сетки, спирали, колючая проволока, АКЛ, гибкие решетки (типа «Гранд Лайн», «Фенсис», Махаон-стандарт»), жесткие сварные кованые решетки, металлический профилированный лист (профнастил), кирпичные, бетонные и деревянные аграждения, нажимные козырьки различных конструкций.

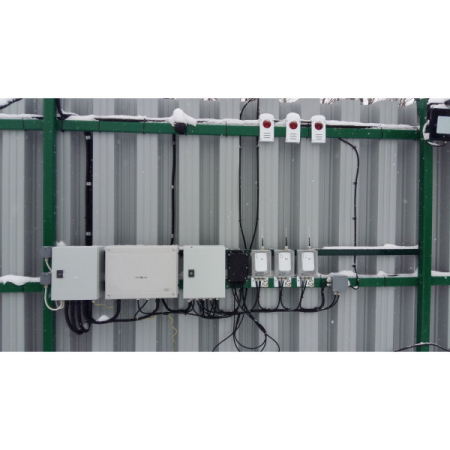

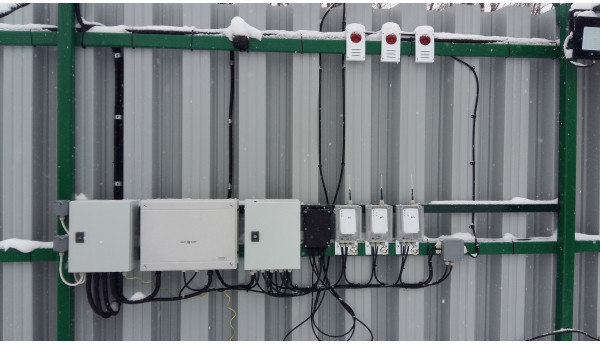

Извещатель может быть интегрирован в различные системы безопасности.
Извещатель предназначен для непрерывной круглосуточной работы.
Три режима работы (настройки) извещателя:
- автоматический;
- ручной;
- специальный.
Извещатель сохраняет работоспособность и не формирует ложные сигналы тревоги при воздействии факторов окружающей среды:
- акустический шум не регламентируется;
- дождь, с интенсивностью до 40 мм/час;
- роса не регламентируется;
- снежный покров не регламентируется;
- туман любой интенсивности;
- соляной (морской) туман любой интенсивности;
- максимальное значение скорости ветра 20 м/с;
- трава не более 0,4 метра;
- движение вдоль ограждения любое, без касания ограждения;
- влияние птиц и мелких животных весом до 10 кг не регламентируется.
Принцип работы извещателя основан на трибоэлектрическом эффекте – появлении электрических зарядов в материале чувствительного элемента из-за трения его составных частей при деформации в точках жесткого крепления к ограждению.
Разность потенциалов, возникающая между проводниками чувствительного элемента при механическом воздействии на ограждение, регистрируется блоком обработки сигналов.
В зависимости от вида воздействия (деформация ограждения при перелазе или разрушение при перекусывании/перепиливании), возникающие электрические сигналы различаются по частоте.
По величине и спектру сигнала определяется вид механического воздействия и отсеиваются ложные срабатывания.
Настройка извещателя осуществляется с помощью ПК (ноутбука, планшета) с ОС Windows или устройством с ОС Android (планшет, телефон):
- по проводной линии с использованием преобразователя RS 485-USB (Windows, входит в комплект поставки);
- по сети Bluetooth с использованием преобразователя RS 485-Bluetooth (Android, приобретается по отдельному заказу).
Масса чувствительного элемента длиной 500 метров - не более 12 кг.
